MK3DSMH 3/ 2-5,08-EX BU

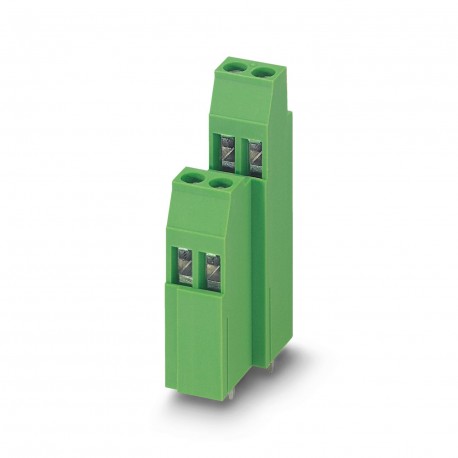

MK3DSMH 3/ 2-5,08-EX BU 1703106 PHOENIX CONTACT PCB terminal block
$0.00USD
4544 kwenye hisa
Vipimo Muhimu
GTIN:4046356637008
Ufunguo wa kuagiza:1703106
Kitengo cha kufungasha:1
Nambari ya ushuru maalum:85369010
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356637008 |
| Ufunguo wa kuagiza | 1703106 |
| Kitengo cha kufungasha | 1 |
| Nambari ya ushuru maalum | 85369010 |
| Kumbuka (Uwezo wa muunganisho) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Volti (Vipimo vya umeme) | 250 V |
| Hoja (Takwimu Muhimu za Kibiashara) | 5.08 mm |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Torque (Vigezo vya umeme) | 0.5 Nm ... 0.6 Nm |
| Lami (Data ya nyenzo - makazi) | 5.08 mm |
| Mkondo uliokadiriwa (Sifa za bidhaa) | 22 A |
| Mpangilio wa PIN (Data Muhimu ya Biashara) | Linear pinning |
| Manukuu (Data ya nyenzo - makazi) | The figure shows the dimensional drawing of the 3-pos. version of the product |
| Uzi wa skrubu (Data Muhimu ya Biashara) | M3 |
| Aina ya kupachika (Data Muhimu ya Biashara) | Wave soldering |
| Kipimo a (Data ya nyenzo - makazi) | 5.08 mm |
| Mkondo uliokadiriwa (Taarifa za Ufungashaji) | 22 A |
| Upana [w] (Data ya nyenzo - makazi) | 10.16 mm |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Nyenzo ya mguso (Uwezo wa muunganisho) | Cu alloy |
| Urefu [ h ] (Data ya nyenzo - makazi) | 49.8 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 23.1 mm |
| Idadi ya viwango (Data Muhimu ya Kibiashara) | 2 |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Mbinu ya muunganisho (Data Muhimu ya Biashara) | Screw connection with tension sleeve |
| Aina mbalimbali za makala (Data Muhimu za Kibiashara) | MK3DSMH 3-EX |
| Vipimo vya pini (Data ya nyenzo - makazi) | 0.9 x 0.9 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 5 mm |
| Urefu wa kukatwa (Vigezo vya umeme) | 7 mm |
| Idadi ya nafasi (Takwimu Muhimu za Kibiashara) | 2 |
| Kipenyo cha shimo (Vipimo vya bidhaa) | 1.3 mm |
| Idadi ya uwezekano (Data Muhimu ya Kibiashara) | 4 |
| Kichwa cha skrubu cha umbo la kiendeshi (Data Muhimu ya Biashara) | Slotted (L) |
| Idadi ya miunganisho (Data Muhimu ya Kibiashara) | 4 |
| Kikundi cha nyenzo za kuhami joto (Vipimo vya umeme) | I |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PA |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Vipimo vya umeme) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 4 kV |
| Aina ya kifungashio (Vipimo vya muundo wa PCB) | packed in cardboard |
| Vipande kwa kila kifurushi (Vipimo vya muundo wa PCB) | 50 |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Vipimo vya umeme) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Vipimo vya umeme) | 4 kV |
| Maelezo mafupi ya makala (Data Muhimu za Kibiashara) | PCB terminal block |
| Volti ya insulation iliyokadiriwa (II/2) (Vipimo vya umeme) | 630 V |
| Volti ya insulation iliyokadiriwa (III/2) (Sifa za bidhaa) | 320 V |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | I |
| Volti ya insulation iliyokadiriwa (III/2) (Vipimo vya umeme) | 320 V |
| Volti ya insulation iliyokadiriwa (III/3) (Vipimo vya umeme) | 250 V |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Taarifa za Ufungashaji) | 4 kV |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 600 |
| Sehemu ngumu ya kondakta (Vigezo vya umeme) | 0.2 mm² ... 4 mm² |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 44.8 mm |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya muundo wa PCB) | Pcs. |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 2.5 mm² |
| Volti ya insulation iliyokadiriwa (III/2) (Taarifa za Ufungashaji) | 320 V |
| Sehemu ya msalaba ya kondakta AWG / kcmil (Vigezo vya umeme) | 24 ... 12 |
| Eneo la kusugulia uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (5 - 7 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) (Uwezo wa muunganisho) | Tin (5 - 7 µm Sn) |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Viendeshaji 2 vyenye sehemu sawa ya msalaba, imara (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika (Vigezo vya umeme) | 0.2 mm² ... 1.5 mm² |
| Muunganisho katika hali ya kawaida (Vibali vya hewa na umbali wa kuteleza) | EN-VDE |
| Kielezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 (Data ya nyenzo - mawasiliano) | 850 |
| Halijoto ya kuwasha waya yenye mwanga GWIT kulingana na EN 60695-2-13 (Data ya nyenzo - mawasiliano) | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 (Data ya nyenzo - mawasiliano) | 125 °C |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, yenye kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inaweza kunyumbulika, ikiwa na kipete bila kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu moja ya msalaba, vimekwama, vivuko visivyo na kifuniko cha plastiki (Vigezo vya umeme) | 0.25 mm² ... 0.75 mm² |
Maelezo ya Bidhaa
Terminal block for printed circuit board, rated current: 20 A, nominal cross-section: 2.5 mm², number of potentials: 4, number of rows: 2, number of poles per row: 2, article family: MK3DSMH 3-EX, pit
