MINI MCR-SL-U-U

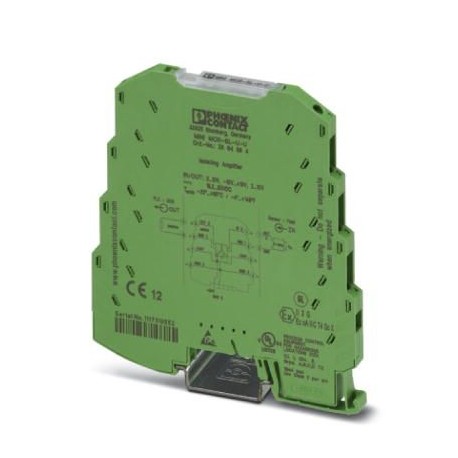

MINI MCR-SL-U-U 2864684 PHOENIX CONTACT MCR 3-way isolation amplifier, for galvanic isolation of analog sign..
$0.00USD
4488 kwenye hisa
Vipimo Muhimu
GTIN:4017918956387
Ufunguo wa kuagiza:2864684
(Data ya EMC):Class I, Div. 2, Groups A, B, C, D T5
Ukurasa wa katalogi:Page 97 (C-7-2015)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4017918956387 |
| Ufunguo wa kuagiza | 2864684 |
| (Data ya EMC) | Class I, Div. 2, Groups A, B, C, D T5 |
| Ukurasa wa katalogi | Page 97 (C-7-2015) |
| Kina (Dokezo) | 102.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 6.2 mm |
| (Data ya kuingiza) | -10 V ... 10 V |
| GL (data ya EMC) | GL EMC 2 D |
| Urefu (Dokezo) | 93.1 mm |
| ATEX (data ya EMC) | II 3 G Ex nA IIC T4 Gc X |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | Class I, Div. 2, Groups A, B, C, D T5 |
| Ripple (Data ya kuingiza) | < 20 mVPP(at 10 kΩ) |
| Nambari ya ushuru maalum | 85437090 |
| GL (Data ya muunganisho) | GL EMC 2 D |
| (Hali ya mazingira) | -10 V ... 10 V |
| Uteuzi (Jumla) | Conducted interferences |
| ATEX (data ya muunganisho) | II 3 G Ex nA IIC T4 Gc X |
| Ulinganifu (data ya EMC) | CE-compliant |
| Uteuzi (data ya EMC) | Conducted interferences |
| Rangi (Data ya muunganisho) | green |
| Utoaji wa kelele (data ya EMC) | EN 61000-6-4 |
| UL, Marekani/Kanada (data ya EMC) | UL 508 Recognized |
| Uzi wa skrubu (Usambazaji wa umeme) | M3 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ulinganifu (Data ya muunganisho) | CE-compliant |
| Idadi ya matokeo (Data ya kuingiza) | 1 |
| Kutengwa kwa umeme (data ya EMC) | Basic insulation according to EN 61010 |
| Matumizi ya nguvu (Data ya matokeo) | < 200 mW (at 24 V DC) |
| Viwango/kanuni (Jumla) | EN 61000-4-6 |
| Urefu wa kukatwa (Ugavi wa umeme) | 12 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Screw connection |
| Volti ya juu zaidi ya kutoa (Data ya kuingiza) | 12.5 V |
| Utoaji wa kelele (Data ya muunganisho) | EN 61000-6-4 |
| Kinga ya kelele (Data ya muunganisho) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Viwango/kanuni (data ya EMC) | EN 61000-4-6 |
| UL, Marekani/Kanada (Data ya muunganisho) | UL 508 Recognized |
| Idadi ya njia (Data ya muunganisho) | 1 |
| Nyenzo za makazi (Data ya muunganisho) | PBT |
| Mkondo wa mzunguko mfupi (Data ya kuingiza) | approx. 2 mA |
| Kiwango cha volteji ya usambazaji (Data ya matokeo) | 19.2 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Ishara ya kutoa volteji (Data ya kuingiza) | 0 V ... 10 V |
| Nafasi ya kupachika (Data ya muunganisho) | any |
| Volti ya usambazaji wa kawaida (Data ya matokeo) | 24 V DC |
| Mzunguko wa kinga (Data ya muunganisho) | Transient protection |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 70.700 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| Idadi ya ingizo (Hali ya mazingira) | 1 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Inaweza kusanidiwa/kupangwa (Data ya kuingiza) | no |
| Kutengwa kwa umeme (Data ya muunganisho) | Basic insulation according to EN 61010 |
| Matumizi ya juu zaidi ya sasa (Data ya matokeo) | < 9 mA |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho) | II |
| Maagizo ya kuunganisha (Data ya muunganisho) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Volti ya juu zaidi ya kuingiza (Hali za mazingira) | 30 V |
| Utangamano wa sumaku-umeme (data ya EMC) | Conformance with EMC directive |
| Masafa ya kikomo (3 dB) (Data ya muunganisho) | approx. 100 Hz |
| Jibu la hatua (10-90%) (Data ya muunganisho) | approx. 3.2 ms |
| Ishara ya kuingiza volteji (Hali ya mazingira) | 0 V ... 10 V |
| Volti ya insulation iliyokadiriwa (Data ya muunganisho) | 50 V AC/DC |
| Muunganisho katika akaunti na data ya kawaida (EMC) | CUL |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 65 °C |
| Toweo la volteji ya mzigo/matokeo (Data ya kuingiza) | ≥ 10 kΩ |
| Hitilafu ya juu zaidi ya uwasilishaji (Data ya muunganisho) | ≤ 0.1 % (of final value) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Inaweza kusanidiwa/kupangwa (Hali za mazingira) | no |
| Sehemu ya juu ya kondakta AWG. (Ugavi wa umeme) | 12 |
| Sehemu ya chini ya AWG ya kondakta (Usambazaji wa umeme) | 26 |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Upeo wa juu wa sehemu nzima ya kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu nzima ya kondakta kwa dakika 1. (Usambazaji wa umeme) | 0.2 mm² |
| Kiwango cha juu cha mgawo wa halijoto (Data ya muunganisho) | < 0.01 %/K |
| Kipimo cha halijoto, cha kawaida (Data ya muunganisho) | < 0.002 %/K |
| Jaribio la voltage, ingizo/matokeo/ugavi (Data ya muunganisho) | 1.5 kV (50 Hz, 1 min.) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.2 mm² |
| Upinzani wa pembejeo wa volteji (Hali za mazingira) | approx. 100 kΩ |
| Mkengeuko wa kawaida kutoka kwa thamani ya mwisho ya masafa ya kupimia (Jumla) | 15 % |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (data ya EMC) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (data ya EMC) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (data ya EMC) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data ya muunganisho) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data ya muunganisho) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data ya muunganisho) | HL 1 - HL 2 |
