MINI MCR-EX-SD-20-25-LFD-PT

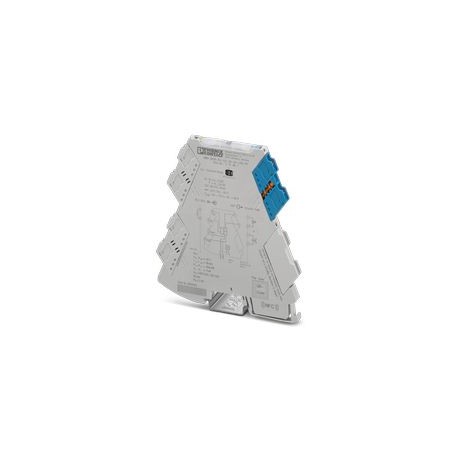

MINI MCR-EX-SD-20-25-LFD-PT 1175897 PHOENIX CONTACT Ex i, Valve control block for operating intrinsically sa..
$0.00USD
4216 kwenye hisa
Vipimo Muhimu
:> 10 kΩ (Line break)
Kina:119.2 mm
Upana:6.2 mm
Urefu:109.81 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| > 10 kΩ (Line break) | |
| Kina | 119.2 mm |
| Upana | 6.2 mm |
| Urefu | 109.81 mm |
| Insulation | Double/reinforced insulation |
| Cheti | CE-compliant |
| Urefu wa masafa | > 2000 m ... 3000 m |
| Aina ya bidhaa | Solenoid driver |
| Volti ya majaribio | 2.5 kV AC (50 Hz, 60 s) |
| Ingizo la sasa | < 3 mA |
| Muda wa majibu | < 20 ms |
| Utambulisho | II (1) G [Ex ia Ga] IIC |
| Utoaji wa kelele | IEC/EN 61000-6-4 |
| Kinga ya kelele | IEC/EN 61000-6-2 |
| Volti ya kutoa | ≥ 9.6 V DC (25 mA) |
| Familia ya bidhaa | MINI Analog Pro |
| Impedansi ya kuingiza | > 1 MΩ (high-resistance in the event of a line fault at the output) |
| Ufuatiliaji wa mstari | Line fault detection |
| Kipingamizi cha kutoa | ≥ 413 Ω (Internal resistance Ri) |
| Dalili ya hitilafu | Red LED |
| Volti isiyo na mzigo | > 20 V DC |
| Idadi ya pembejeo | 1 |
| Kiwango cha uchafuzi wa mazingira | 2 (≤ 5000 m) |
| Urefu wa kukatwa | 10 mm |
| Mbinu ya muunganisho | Push-in connection |
| AWG ya sehemu mtambuka | (converted acc. to IEC) |
| Idadi ya matokeo | 1 |
| Matumizi ya nguvu | < 1 W |
| Kizuizi cha sasa | > 25 mA (with line fault detection) |
| Maelezo ya matokeo | intrinsically safe |
| Saketi za Ex i (EPL) | Ga |
| Haipitishi mzunguko mfupi | yes |
| Kiwango cha ulinzi | IP20 |
| Ugunduzi wa hitilafu ya mstari | < 25 Ω (Short circuit) |
| Nguvu ya juu zaidi ya kutoa Po | 354 mW |
| Kategoria ya volteji nyingi | II (≤ 5000 m) |
| Kiwango cha voltage ya usambazaji | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Usakinishaji wa awali (EPL) | Gc |
| Viwango/kanuni | IEC/EN 61010-1 |
| Aina ya ishara ya kutoa | Transistor output via T-BUS |
| Kiwango cha juu cha pato la sasa Io | 59 mA |
| Volti ya juu zaidi ya kutoa Uo | 24 V |
| Volti ya usambazaji wa kawaida | 24 V DC |
| Volti ya insulation iliyokadiriwa | 250 Vrms |
| Ishara ya kubadilisha kiwango cha "0" | 0 V DC ... 5 V DC |
| Ishara ya kubadilisha kiwango cha "1" | 15 V DC ... 30 V DC |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 12 (flexible) |
| Kiwango cha juu cha upenyezaji wa ndani Li | negligible |
| Uwezo wa juu zaidi wa ndani Ci | 11 nF |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 2.5 mm² (with ferrule) |
| Utangamano wa sumakuumeme | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 70 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.14 mm² ... 2.5 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | 5 % ... 95 % (non-condensing) |
| Volti ya juu inayohusiana na usalama Um | 253 V AC |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 85 °C |
| I (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 90 mH / 5.23 µF |
| IIA (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 70 mH / 3.33 µF |
| IIC (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 10 mH / 114 nF |
| IIB/IIIC (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 30 mH / 919 nF |
Maelezo ya Bidhaa
Ex i-Solenoid driver for controlling Ex i solenoid valves in the Ex area. no-load voltage: 20 V DC, current limitation: 25 mA, Standard configuration, Line fault detection, Safety Integrity Level (SIL
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
