MINI MCR-2-TC-UI-PT

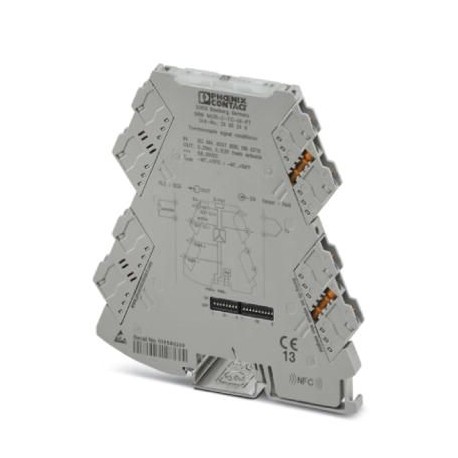

MINI MCR-2-TC-UI-PT 2905249 PHOENIX CONTACT Thermocouple measuring transducer
$0.00USD
3237 kwenye hisa
Vipimo Muhimu
GTIN:4046356937313
Ufunguo wa kuagiza:2905249
(Data ya EMC):Class I, Zone 2, Group IIC T6
Ukurasa wa katalogi:Page 82 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356937313 |
| Ufunguo wa kuagiza | 2905249 |
| (Data ya EMC) | Class I, Zone 2, Group IIC T6 |
| Ukurasa wa katalogi | Page 82 (C-5-2017) |
| Kina (Dokezo) | 120.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 6.2 mm |
| (Data ya kuingiza) | < 10 mVrms(at 600 Ω) |
| Urefu (Dokezo) | 110.5 mm |
| (Data ya matokeo) | 66.8 mA (12 V DC) |
| ATEX (data ya EMC) | II 3 G Ex nA IIC T4 Gc X |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | Class I, Zone 2, Group IIC T6 |
| Ripple (Data ya kuingiza) | < 10 mVrms |
| Nambari ya ushuru maalum | 85437090 |
| Uteuzi (Jumla) | Conducted interferences |
| ATEX (data ya muunganisho) | II 3 G Ex nA IIC T4 Gc X |
| Ulinganifu (data ya EMC) | CE-compliant |
| Uteuzi (data ya EMC) | Conducted interferences |
| Utoaji wa kelele (data ya EMC) | EN 61000-6-4 |
| UL, Marekani/Kanada (data ya EMC) | UL 508 Listed |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ulinganifu (Data ya muunganisho) | CE-compliant |
| Idadi ya matokeo (Data ya kuingiza) | 1 |
| Kutengwa kwa umeme (data ya EMC) | Reinforced insulation in accordance with IEC 61010-1 |
| Matumizi ya nguvu (Data ya matokeo) | ≤ 850 mW (at IOUT= 20 mA, 9.6 V DC, 600 Ω load) |
| Viwango/kanuni (Jumla) | EN 61000-4-6 |
| Urefu wa kukatwa (Ugavi wa umeme) | 10 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Push-in connection |
| Mkondo wa juu zaidi wa kutoa (Data ya kuingiza) | 24.6 mA |
| Volti ya juu zaidi ya kutoa (Data ya kuingiza) | approx. 12.3 V |
| Utoaji wa kelele (Data ya muunganisho) | EN 61000-6-4 |
| Kinga ya kelele (Data ya muunganisho) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Viwango/kanuni (data ya EMC) | EN 61000-4-6 |
| UL, Marekani/Kanada (Data ya muunganisho) | UL 508 Listed |
| Ishara ya sasa ya kutoa (Data ya kuingiza) | 0 mA ... 20 mA (via DIP switch) |
| Nyenzo za makazi (Data ya muunganisho) | PBT |
| Mkondo wa mzunguko mfupi (Data ya kuingiza) | < 31.5 mA |
| Kiwango cha volteji ya usambazaji (Data ya matokeo) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Ishara ya kutoa volteji (Data ya kuingiza) | 0 V ... 5 V (via DIP switch) |
| Nafasi ya kupachika (Data ya muunganisho) | any |
| Mzunguko wa kinga (Data ya muunganisho) | Transient protection |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 110.000 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Inaweza kusanidiwa/kupangwa (Data ya kuingiza) | Yes |
| Kutengwa kwa umeme (Data ya muunganisho) | Reinforced insulation in accordance with IEC 61010-1 |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho) | II |
| Maagizo ya kuunganisha (Data ya muunganisho) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Utangamano wa sumaku-umeme (data ya EMC) | Conformance with EMC directive |
| Matumizi ya kawaida ya sasa (Data ya matokeo) | 32.7 mA (24 V DC) |
| Volti ya insulation iliyokadiriwa (Data ya muunganisho) | 300 V (effective) |
| Makosa ya kawaida ya sehemu baridi (Data ya muunganisho) | 2 K (2 K + (0,2 K * ΔT)) |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 70 °C |
| Pakia/toa pakia cha sasa (Data ya kuingiza) | ≤ 600 Ω (at 20 mA) |
| Toweo la volteji ya mzigo/matokeo (Data ya kuingiza) | ≥ 10 kΩ |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Inaweza kusanidiwa/kupangwa (Hali za mazingira) | Yes |
| Cheti cha uainishaji (Data ya muunganisho) | DNV GL 14445-15HH |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Kiwango cha kupimia halijoto (Hali ya mazingira) | -250 °C ... 2500 °C (Range depends on sensor type, range can be set freely via software or in increments from -150°C to 1350°C via DIP switches) |
| Kiwango cha juu cha mgawo wa halijoto (Data ya muunganisho) | ≤ 0.01 %/K |
| Vipimo vya joto vya hitilafu ya upitishaji (Data ya muunganisho) | 0.1% * 600 K / set measuring range; 0.1% > 600 K (C, E, J, K, N, T, L, U, M Gost, L Gost) |
| Jaribio la voltage, ingizo/matokeo/ugavi (Data ya muunganisho) | 3 kV (50 Hz, 1 min.) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.14 mm² |
| Aina za vitambuzi vinavyoweza kutumika (TC) (Hali za mazingira) | B, C, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
| Sehemu ya juu zaidi ya kondakta wa AWG, inayonyumbulika (Usambazaji wa umeme) | 12 |
| Sehemu ya chini ya kondakta wa AWG, inayonyumbulika (Usambazaji wa umeme) | 24 |
| Mkengeuko wa kawaida kutoka kwa thamani ya mwisho ya masafa ya kupimia (Jumla) | 0.05 % |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (data ya EMC) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (data ya EMC) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (data ya EMC) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data ya muunganisho) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data ya muunganisho) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data ya muunganisho) | HL 1 - HL 2 |
| Kondakta/kituo kimoja, imara, chenye kipete, kiwango cha juu zaidi (Usambazaji wa umeme) | 2.5 mm² |
| Kondakta/kituo kimoja, imara, chenye kipete, kiwango cha chini (Usambazaji wa umeme) | 0.14 mm² |
| Kondakta/kituo kimoja, imara, bila feri, kiwango cha juu zaidi. (Usambazaji wa umeme) | 2.5 mm² |
| Kondakta/kituo kimoja, imara, bila feri, kiwango cha chini (Usambazaji wa umeme) | 0.14 mm² |
Maelezo ya Bidhaa
Configurable temperature converter with plug-in connection technology for connecting thermocouples. Configurable via DIP switch or software. Push-in connection technology, standard configuration
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
