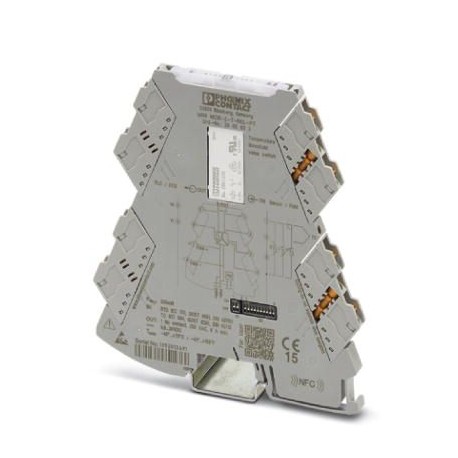

MINI MCR-2-T-REL-PT
MINI MCR-2-T-REL-PT 2905633 PHOENIX CONTACT Limit value switches
$0.00USD
4836 kwenye hisa
Vipimo Muhimu
GTIN:4046356999847
Ufunguo wa kuagiza:2905633
(Jumla):Class I, Zone 2, Group IIC T4A
Ukurasa wa katalogi:Page 92 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356999847 |
| Ufunguo wa kuagiza | 2905633 |
| (Jumla) | Class I, Zone 2, Group IIC T4A |
| Ukurasa wa katalogi | Page 92 (C-5-2017) |
| Kina (Dokezo) | 120.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 6.2 mm |
| (Data ya kuingiza) | 240 V AC (UL) |
| Urefu (Dokezo) | 110.5 mm |
| ATEX (Jumla) | II 3 G Ex nA nC IIC T4 Gc X |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | Class I, Zone 2, Group IIC T4A |
| (Inabadilisha matokeo) | 22 mA (24 V DC) |
| Nambari ya ushuru maalum | 85437090 |
| DNV GL-EMC (Jumla) | A |
| (Hali ya mazingira) | ≤ 50 Ω (Per line, RTD in 2-wire technology) |
| Uzingatiaji (Jumla) | CE-compliant |
| ATEX (data ya muunganisho) | II 3 G Ex nA nC IIC T4 Gc X |
| Rangi (Data ya muunganisho) | gray |
| Utoaji wa kelele (Jumla) | EN 61000-6-4 |
| Jina la matokeo (Data ya kuingiza) | Relay output |
| UL, Marekani/Kanada (Jumla) | UL 508 Listed |
| Aina ya mawasiliano (Data ya kuingiza) | 1 N/O contact |
| DNV GL-Unyevu (Jumla) | B |
| DNV GL-Uzio (Jumla) | Required protection according to the Rules shall be provided upon installation on board |
| Mtetemo wa DNV GL (Jumla) | A |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| DNV GL-Joto (Jumla) | B |
| Ulinganifu (Data ya muunganisho) | CE-compliant |
| Nyenzo za mawasiliano (Data ya kuingiza) | AgSnO2, hard gold-plated |
| Kutengwa kwa umeme (Jumla) | Reinforced insulation in accordance with IEC 61010-1 |
| Urefu wa kukatwa (Ugavi wa umeme) | 10 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Push-in connection |
| Hysteresis ya ndani (Data ya kuingiza) | can be set freely via software |
| Utoaji wa kelele (Data ya muunganisho) | EN 61000-6-4 |
| Kinga ya kelele (Data ya muunganisho) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Onyesho la hali (Data ya muunganisho) | Yellow LED (switching output) |
| UL, Marekani/Kanada (Data ya muunganisho) | UL 508 Listed |
| Idadi ya njia (Data ya muunganisho) | 1 |
| Nyenzo za makazi (Data ya muunganisho) | PBT |
| Kiwango cha juu cha ubadilishaji wa mkondo (Data ya kuingiza) | 6 A (for 250 V AC) |
| Kiwango cha chini cha ubadilishaji wa mkondo (Data ya kuingiza) | 100 mA (12 V DC) |
| Nafasi ya kupachika (Data ya muunganisho) | any |
| Muda wa huduma ya mitambo (Data ya kuingiza) | 2x 107cycles |
| Matumizi ya nguvu (Kubadilisha matokeo) | 570 mW |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 99.990 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kutengwa kwa umeme (Data ya muunganisho) | Reinforced insulation in accordance with IEC 61010-1 |
| Volti ya juu zaidi ya kubadili (Data ya kuingiza) | 250 V AC |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho) | II |
| Maagizo ya kuunganisha (Data ya muunganisho) | The T connector can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715. |
| Utangamano wa sumakuumeme (Jumla) | Conformance with EMC directive |
| Kiwango cha volteji ya usambazaji (Toweo la kubadili) | 9.6 V DC ... 30 V DC (The DIN rail bus connector (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Order No. 2869728) can be used to bridge the supply voltage. It can be snapped onto a 35 mm DIN rail according to EN 60715)) |
| Kupunguza mkondo unaoendelea (Data ya kuingiza) | 6 A |
| Volti ya usambazaji wa kawaida (Toweo la kubadili) | 24 V DC |
| Mkondo wa kuingiza wa kitambuzi (Hali za mazingira) | approx. 200 µA |
| Teknolojia ya muunganisho (Hali za mazingira) | 2, 3, 4-wire |
| Volti ya insulation iliyokadiriwa (Data ya muunganisho) | 300 V |
| Usahihi wa sehemu ya kubadili (Data ya muunganisho) | < 0.1 % |
| Masafa ya ishara ya mV ya mstari (Hali za mazingira) | -500 mV ... 500 mV |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -40 °C ... 70 °C |
| Vyanzo vya ingizo vinavyopatikana (Hali za mazingira) | Thermocouples |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Matumizi ya kawaida ya mkondo (Kubadilisha matokeo) | 44 mA (12 V DC) |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Kuweka kiwango cha ucheleweshaji wa majibu (Data ya kuingiza) | 0 s ... 10 s (can be set freely via software) |
| Kiwango cha juu cha mgawo wa halijoto (Data ya muunganisho) | 0.01 %/K |
| Jaribio la voltage, ingizo/matokeo/ugavi (Data ya muunganisho) | 3 kV (50 Hz, 1 min.) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.14 mm² |
| Kiwango cha kupimia upinzani wa mstari (Hali za mazingira) | 0 Ω ... 4000 Ω |
| Aina za vitambuzi vinavyoweza kutumika (TC) (Hali za mazingira) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
| Aina za vitambuzi (RTD) zinazoweza kutumika (Hali za mazingira) | Pt, Ni, Cu sensors |
| Sehemu ya juu zaidi ya kondakta wa AWG, inayonyumbulika (Usambazaji wa umeme) | 12 |
| Sehemu ya chini ya kondakta wa AWG, inayonyumbulika (Usambazaji wa umeme) | 24 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Jumla) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Jumla) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Jumla) | HL 1 - HL 2 |
| Upinzani wa jumla wa kondakta unaoruhusiwa wa kiwango cha juu (Hali za mazingira) | ≤ 25 Ω (Per line, RTD in 3- or 4-wire technology) |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 (Data ya muunganisho) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 (Data ya muunganisho) | HL 1 - HL 2 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 (Data ya muunganisho) | HL 1 - HL 2 |
| Kondakta/kituo kimoja, imara, chenye kipete, kiwango cha juu zaidi (Usambazaji wa umeme) | 2.5 mm² |
| Kondakta/kituo kimoja, imara, chenye kipete, kiwango cha chini (Usambazaji wa umeme) | 0.14 mm² |
| Kondakta/kituo kimoja, imara, bila feri, kiwango cha juu zaidi. (Usambazaji wa umeme) | 2.5 mm² |
| Kondakta/kituo kimoja, imara, bila feri, kiwango cha chini (Usambazaji wa umeme) | 0.14 mm² |
Maelezo ya Bidhaa
Universal setting temperature limit value switch with shut-off relay output for connection of 2, 3 and 4 conductor heat resistances and thermocouples. Configurable via DIP switches or software. Push-i
