MDSTBV 2,5/16-GF-5,08 BK

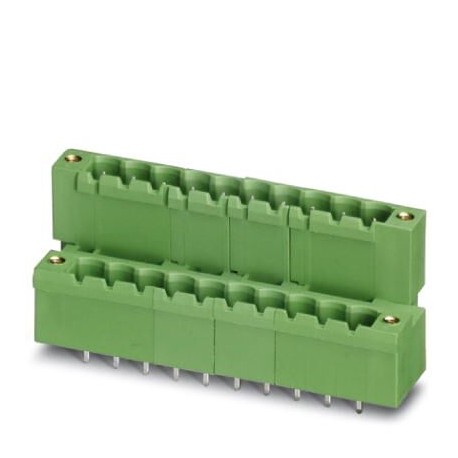

MDSTBV 2,5/16-GF-5,08 BK 1003734 PHOENIX CONTACT Connector, base for printed circuit board, number of poles:..
$0.00USD
3229 kwenye hisa
Vipimo Muhimu
GTIN:4055626471679
Ufunguo wa kuagiza:1003734
(Michoro):
Kitengo cha kufungasha:1
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626471679 |
| Ufunguo wa kuagiza | 1003734 |
| (Michoro) | |
| Kitengo cha kufungasha | 1 |
| Lami (Michoro) | 5.08 mm |
| (Jaribio la mtetemo) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| Nambari ya ushuru maalum | 85366930 |
| Mpangilio wa pini (Michoro) | Linear pinning |
| Aina ya kupachika (Michoro) | Wave soldering |
| Mfumo wa programu-jalizi (Michoro) | CLASSIC COMBICON |
| Aina ya mguso (Michoro) | Male connector |
| RoHS ya China (Jaribio la Mtetemo) | Environmentally Friendly Use Period = 50 years |
| Idadi ya viwango (Michoro) | 2 |
| REACh SVHC (Kipimo cha mtetemo) | Lead 7439-92-1 |
| Kumbuka (Vigezo vya umeme) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina mbalimbali za makala (Michoro) | MDSTBV 2,5/..-GF |
| eCl@ss 4.0 (Uainishaji) | 27260700 |
| eCl@ss 4.1 (Uainishaji) | 27260700 |
| eCl@ss 5.0 (Uainishaji) | 27260700 |
| eCl@ss 5.1 (Uainishaji) | 27260700 |
| eCl@ss 6.0 (Uainishaji) | 27260700 |
| eCl@ss 7.0 (Uainishaji) | 27440402 |
| eCl@ss 8.0 (Uainishaji) | 27440402 |
| eCl@ss 9.0 (Uainishaji) | 27440402 |
| Volti ya nambari (Sifa za bidhaa) | 320 V |
| Idadi ya nafasi (Michoro) | 16 |
| Idadi ya uwezekano (Michoro) | 32 |
| Lami (Data ya nyenzo - makazi) | 5.08 mm |
| Volti iliyokadiriwa (Sifa za bidhaa) | 250 V |
| Idadi ya miunganisho (Michoro) | 32 |
| Mkondo wa nominella (Sifa za bidhaa) | 10 A |
| Mkazo wa baridi (Vipimo vya Uimara (B)) | -40 °C/2 h |
| Vipimo (Hali za mazingira) | IEC 60664-1:2007-04 |
| Vipimo (Vipimo vya hali ya hewa (D)) | IEC 61984:2008-10 |
| Maelezo mafupi ya makala (Michoro) | Feed-through header |
| Vipimo (Vipimo vya Uimara (B)) | ISO 6988:1985-02 |
| Vipimo (Vipimo vya mitambo (A)) | IEC 60512-9-1:2010-03 |
| Kipimo a (Data ya nyenzo - makazi) | 76.2 mm |
| Mkazo wa joto (Vipimo vya Uimara (B)) | 100 °C/168 h |
| Upana [w] (Data ya nyenzo - makazi) | 93.98 mm |
| Urefu [ h ] (Data ya nyenzo - makazi) | 26 mm |
| Urefu [l] (Data ya nyenzo - makazi) | 23.7 mm |
| Volti iliyokadiriwa (II/2) (Sifa za bidhaa) | 400 V |
| Mkazo wa kutu (Vipimo vya Uimara (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Rangi ya nyumba (Data ya nyenzo - mwasiliani) | black (9005) |
| Volti iliyokadiriwa (III/2) (Sifa za bidhaa) | 320 V |
| Nyenzo ya mguso (Vigezo vya umeme) | Cu alloy |
| Vipimo vya pini (Data ya nyenzo - makazi) | 1 x 1 mm |
| Pini ya solder [P] (Data ya nyenzo - makazi) | 3.9 mm |
| Kipenyo cha shimo (Vipimo vya bidhaa) | 1.4 mm |
| Upinzani wa mguso R1 (Vipimo vya mitambo (A)) | 2.5 mΩ |
| Upinzani wa mguso R2 (Vipimo vya mitambo (A)) | 2.5 mΩ |
| Volti ya kuongezeka iliyokadiriwa (II/2) (Sifa za bidhaa) | 4 kV |
| Mchoro wa vipimo (Data ya nyenzo - makazi) | |
| Nyenzo za kuhami joto (Data ya nyenzo - mgusano) | PBT |
| Volti ya kuongezeka iliyokadiriwa (III/2) (Sifa za bidhaa) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) (Sifa za bidhaa) | 4 kV |
| Aina ya kifungashio (Vipimo vya muundo wa PCB) | packed in cardboard |
| Vipande kwa kila kifurushi (Vipimo vya muundo wa PCB) | 50 |
| Matokeo (Vipimo vya mazingira na uimara (E)) | Test passed |
| Sifa za uso (Vigezo vya umeme) | Tin-plated |
| Amplitude (Vipimo vya mazingira na uimara (E)) | 0.35 mm (10 - 60.1 Hz) |
| Mara kwa mara (Vipimo vya mazingira na uimara (E)) | 10 - 150 - 10 Hz |
| Mizunguko ya kuingiza/kutoa (Vipimo vya kiufundi (A)) | 25 |
| Kikundi cha nyenzo za kuhami joto (Data ya nyenzo - mgusano) | IIIa |
| CTI kulingana na IEC 60112 (Data ya nyenzo - mawasiliano) | 225 |
| Kasi ya kufagia (Vipimo vya mazingira na uimara (E)) | 1 octave/min |
| Kuongeza kasi (Vipimo vya mazingira na uimara (E)) | 5 g (60.1 - 150 Hz) |
| Urefu (bila pini ya solder) (Data ya nyenzo - makazi) | 22.1 mm |
| Halijoto ya kawaida (mkusanyiko) (Taarifa za vifungashio) | -5 °C ... 100 °C |
| Umbali wa kuegemea na kuteleza (Hali ya mazingira) | IEC 60664-1:2007-04 |
| Vitengo vya kufungashia vya madhehebu (Vipimo vya muundo wa PCB) | Pcs. |
| Vipimo (Vipimo vya mazingira na uimara (E)) | IEC 60068-2-6:2007-12 |
| Halijoto ya mazingira (uendeshaji) (Taarifa za Ufungashaji) | -40 °C ... 100 °C (dependent on the derating curve) |
| Volti inayostahimili masafa ya nguvu (Vipimo vya Uimara (B)) | 2.21 kV |
| Volti inayostahimili masafa ya nguvu (Vipimo vya mitambo (A)) | 2.21 kV |
| Matokeo, kiwango cha ulinzi, msimbo wa IP (Vipimo vya hali ya hewa (D)) | Finger safety with IP20 test finger |
| Thamani ya chini kabisa ya umbali wa kuteleza (II/2) (Hali ya mazingira) | 4 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/2) (Hali ya mazingira) | 4 mm |
| Thamani ya chini kabisa ya umbali wa kuteleza (III/3) (Hali ya mazingira) | 4 mm |
| Msukumo hustahimili volteji katika usawa wa bahari (Vipimo vya Uimara (B)) | 4.8 kV |
| Msukumo hustahimili volteji katika usawa wa bahari (Vipimo vya kiufundi (A)) | 4.8 kV |
| Eneo la mguso wa uso wa chuma (safu ya juu) (Vigezo vya umeme) | Tin (5 - 7 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Taarifa za vifungashio) | -40 °C ... 70 °C |
| Muda wa jaribio kwa kila mhimili (Vipimo vya mazingira na uimara (E)) | 2.5 h |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya nyenzo - mawasiliano) | V0 |
| Eneo la kusugulia uso wa chuma (safu ya juu) (Vigezo vya umeme) | Tin (5 - 7 µm Sn) |
| Eneo la mguso wa uso wa chuma (safu ya kati) (Vigezo vya umeme) | Nickel (2 - 3 µm Ni), |
| Upinzani wa insulation, nafasi za jirani (Vipimo vya mitambo (A)) | > 0.2 TΩ |
| Eneo la kusugulia uso wa chuma (safu ya kati) (Vigezo vya umeme) | Nickel (2 - 3 µm Ni) |
| Kibali cha chini kabisa - uwanja usio na usawa (II/2) (Hali ya mazingira) | 3 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/2) (Hali ya mazingira) | 3 mm |
| Kibali cha chini kabisa - uwanja usio na usawa (III/3) (Hali ya mazingira) | 3 mm |
| Aina ya Mchoro: FKCS 2,5/...-STF-5,08 yenye MDSTBV 2,5/...-GF-5,08 (Michoro) | |
| Aina ya Mchoro: MSTB 2,5/...-STF-5,08 na MDSTBV 2,5/...-GF-5,08 (Michoro) | |
| Punguza nguvu kwa kila nafasi takriban (Umbali wa hewa na utelezi) | 6 N |
| Nguvu ya kuingiza kwa kila nafasi takriban (Vibali vya hewa na umbali wa kuteleza) | 8 N |
| Aina ya Mchoro: MBELE-MSTB 2,5/...-STF-5,08 na MDSTBV 2,5/...-GF-5,08 (Michoro) | |
| Kishikilia cha mguso katika mahitaji ya kuingiza >20 N (Vibali vya hewa na umbali wa kuteleza) | Test passed |
| Ubaguzi unapoingizwa mahitaji >20 N (Vibali vya hewa na umbali wa kuteleza) | Test passed |
Maelezo ya Bidhaa
Printed circuit board base housing, nominal section: 2.5 mm², color: black, nominal current: 10 A, dimensioning voltage (III/2): 320 V, contact surface: Tin, contact type: Male, Number of potentials:
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
DiagramType: MSTB 2,5/...-STF-5,08 with MDSTBV 2,5/...-GF-5,08
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
