MCR-S10-50-UI-DCI-NC

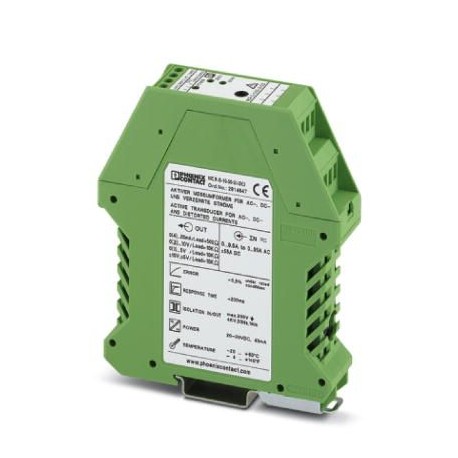

MCR-S10-50-UI-DCI-NC 2814728 PHOENIX CONTACT Current transducers
$0.00USD
3463 kwenye hisa
Vipimo Muhimu
GTIN:4017918169305
Ufunguo wa kuagiza:2814728
(Jumla):Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only
Ukurasa wa katalogi:Page 243 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4017918169305 |
| Ufunguo wa kuagiza | 2814728 |
| (Jumla) | Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| Ukurasa wa katalogi | Page 243 (C-5-2017) |
| Kina (Dokezo) | 114.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 22.5 mm |
| (Data ya kuingiza) | 20 mA ... 4 mA |
| Urefu (Dokezo) | 99 mm |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| Nambari ya ushuru maalum | 85437090 |
| Uzingatiaji (Jumla) | CE-compliant |
| Rangi (Data ya muunganisho) | green |
| Utoaji wa kelele (Jumla) | EN 61000-6-4 |
| Kinga ya kelele (Jumla) | EN 61000-6-2 |
| Jina la matokeo (Data ya kuingiza) | Voltage output / current output |
| UL, Marekani/Kanada (Jumla) | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Jina la matokeo (Data ya matokeo) | No switching output |
| Ingizo (Hali za mazingira) | Current measuring input |
| Uzi wa skrubu (Usambazaji wa umeme) | M3 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ulinganifu (Data ya muunganisho) | CE-compliant |
| Urefu wa juu zaidi (Vipimo) | < 2000 m |
| Maelekezo ya Voltage ya Chini (Jumla) | Conformance with Low Voltage Directive |
| Urefu wa kukatwa (Ugavi wa umeme) | 8 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Screw connection |
| Utoaji wa kelele (Data ya muunganisho) | EN 61000-6-4 |
| Kinga ya kelele (Data ya muunganisho) | EN 61000-6-2 |
| Onyesho la hali (Data ya muunganisho) | Green LED |
| UL, Marekani/Kanada (Data ya muunganisho) | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X |
| Umbo la msukumo (Hali za mazingira) | AC, DC or distorted currents |
| Ishara ya sasa ya kutoa (Data ya kuingiza) | 0 mA ... 20 mA |
| Nyenzo za makazi (Data ya muunganisho) | Polyamide PA non-reinforced |
| Ishara ya kutoa volteji (Data ya kuingiza) | 0 V ... 10 V |
| Nafasi ya kupachika (Data ya muunganisho) | any |
| Nguvu ya kuongezeka (Hali ya mazingira) | Depending on through connected conductor |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 119.480 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Inaweza kusanidiwa/kupangwa (Data ya kuingiza) | Yes, unconfigured |
| Mbinu ya muunganisho (Hali za mazingira) | Through connection, diameter 10.5 mm |
| Kizingiti cha uendeshaji (Hali za mazingira) | 0.8 % (of measuring range nominal value 50 A) |
| Uwezo wa kubeba mizigo kupita kiasi (Hali ya mazingira) | Depending on through connected conductor |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho) | III |
| Utangamano wa sumakuumeme (Jumla) | Conformance with EMC directive |
| Kiwango cha volteji ya usambazaji (Toweo la kubadili) | 20 V DC ... 30 V DC |
| Ingiza masafa ya sasa (Hali za mazingira) | 0 A ... 55 A (AC/DC) |
| Jibu la hatua (10-90%) (Data ya muunganisho) | 330 ms (with AC) |
| Muunganisho katika acc. na kiwango (Jumla) | CUL |
| Volti ya insulation iliyokadiriwa (Data ya muunganisho) | 300 V AC (to earth) |
| Matumizi ya juu zaidi ya sasa (Kubadilisha matokeo) | < 40 mA (without load) |
| Jaribio la kuingiza/kutoa volteji (Data ya muunganisho) | 4 kV (50 Hz, 1 min.) |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 60 °C |
| Pakia/toa pakia cha sasa (Data ya kuingiza) | < 500 Ω |
| Toweo la volteji ya mzigo/matokeo (Data ya kuingiza) | > 10 kΩ |
| Hitilafu ya juu zaidi ya uwasilishaji (Data ya muunganisho) | < 0.5 % (of nominal range value under nominal conditions) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Inaweza kusanidiwa/kupangwa (Hali za mazingira) | Yes, unconfigured |
| Kiwango cha kupimia masafa (Hali za mazingira) | 15 Hz ... 400 Hz |
| Sehemu ya juu ya kondakta AWG. (Ugavi wa umeme) | 14 |
| Sehemu ya chini ya AWG ya kondakta (Usambazaji wa umeme) | 24 |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Upeo wa juu wa sehemu nzima ya kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu nzima ya kondakta kwa dakika 1. (Usambazaji wa umeme) | 0.2 mm² |
| Jaribio la kuingiza/kusambaza umeme kwa volteji (Data ya muunganisho) | 4 kV (50 Hz, 1 min.) |
| Kipimo cha halijoto, cha kawaida (Data ya muunganisho) | < 0.025 %/K |
| Jaribio la utoaji/usambazaji wa umeme wa volteji (Data ya muunganisho) | 500 V (50 Hz, 1 min.) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.2 mm² |
| Kuweka masafa kwa mkondo wa juu zaidi wa kuingiza (Hali za mazingira) | 0 A ... 55 A |
| Kuweka masafa kwa mkondo wa pembejeo wa chini (Hali za mazingira) | 0 A ... 9.5 A |
Maelezo ya Bidhaa
Programmable and configurable MCR current converter for measuring direct, alternating and distorted currents, input current 0...10 to 0...50 A, not configured
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
