MCO 1,5/ 4-G1R-3,5 BK VPE250

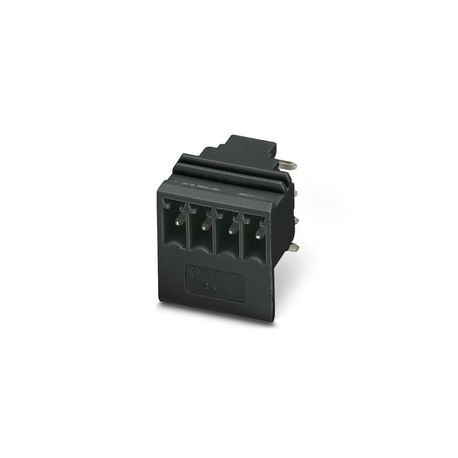

MCO 1,5/ 4-G1R-3,5 BK VPE250 1582017 PHOENIX CONTACT Printed circuit board base housing, nominal section: 1...
$0.00USD
3555 kwenye hisa
Vipimo Muhimu
Lami:3.5 mm
Matokeo:Test passed
Upeo:0.35 mm (10 Hz ... 60.1 Hz)
Masafa:10 - 150 - 10 Hz
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Lami | 3.5 mm |
| Matokeo | Test passed |
| Upeo | 0.35 mm (10 Hz ... 60.1 Hz) |
| Masafa | 10 - 150 - 10 Hz |
| Upana [w] | 14.95 mm |
| Urefu [h] | 15.3 mm |
| Urefu [l] | 14.55 mm |
| Mpangilio wa pini | Linear pinning |
| Kasi ya kufagia | 1 octave/min |
| Aina ya bidhaa | PCB headers |
| Kipenyo cha shimo | 1.2 mm |
| Aina ya kupachika | Wave soldering |
| Idadi ya mizunguko | 25 |
| Vipimo | IEC 60512-1-1:2002-02 |
| Idadi ya safu mlalo | 1 |
| Vipimo vya pini | 0.8 x 0.8 mm |
| Familia ya bidhaa | MCO 1,5/..-G1R |
| Mkazo wa joto | 105 °C/168 h |
| Rangi (Nyumba) | black (9005) |
| Nyenzo ya mawasiliano | Cu alloy |
| Mkazo unaosababisha kutu | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Aina ya kifungashio | packed in cardboard |
| Upinzani wa mguso | 1.6 mΩ |
| Mkondo wa nominella IN | 8 A |
| Volti ya kawaida ya Umoja wa Mataifa | 300 V |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 4 |
| Idadi ya uwezo | 4 |
| Aina ya kifungashio cha nje | Carton |
| Volti iliyokadiriwa (II/2) | 320 V |
| Upinzani wa mguso R1 | 1.6 mΩ |
| Upinzani wa mguso R2 | 1.6 mΩ |
| Idadi ya miunganisho | 4 |
| Volti iliyokadiriwa (III/2) | 160 V |
| Volti iliyokadiriwa (III/3) | 160 V |
| Urefu wa pini ya solder [P] | 2.75 mm |
| Muda wa jaribio kwa kila mhimili | 2.5 h |
| Sifa za uso | tin-plated |
| Kikundi cha nyenzo za kuhami joto | I |
| CTI kulingana na IEC 60112 | 600 |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 2.5 kV |
| Idadi ya nafasi zilizojaribiwa | 5 |
| Mizunguko ya kuingiza/kutoa | 25 |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 2.5 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 2.5 kV |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 105 °C (dependent on the derating curve) |
| Volti ya insulation iliyokadiriwa (II/2) | 320 V |
| Volti ya insulation iliyokadiriwa (III/2) | 160 V |
| Volti ya insulation iliyokadiriwa (III/3) | 160 V |
| umbali wa chini kabisa wa kuteleza (II/2) | 1.6 mm |
| Volti inayostahimili masafa ya nguvu | 1.39 kV |
| umbali wa chini kabisa (III/2) | 0.8 mm |
| umbali wa chini kabisa (III/3) | 2 mm |
| Punguza nguvu kwa kila pos. takriban. | 4 N |
| Nguvu ya kuingiza kwa kila nafasi ni takriban. | 8 N |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Msukumo hustahimili volteji katika usawa wa bahari | 2.95 kV |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 55 °C |
| Kishikilia mguso katika kiingilio Mahitaji >20 N | Test passed |
| Upinzani wa insulation, nafasi za jirani | > 5 MΩ |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (II/2) | 1.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/2) | 1.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/3) | 1.5 mm |
| Kielelezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la waya yenye mwanga GWIT kulingana na EN 60695-2-13 | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 | 125 °C |
Maelezo ya Bidhaa
Printed circuit board base housing
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
