MACX MCR-SL-CAC-12-I-UP

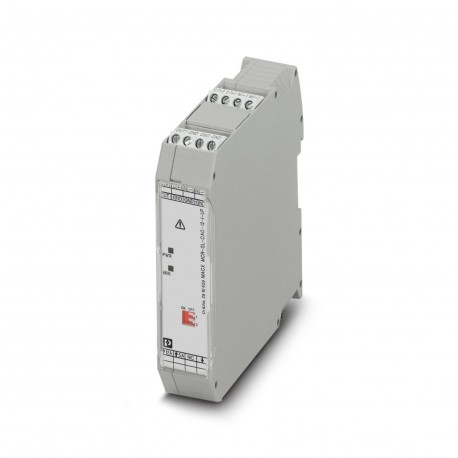

MACX MCR-SL-CAC-12-I-UP 2810638 PHOENIX CONTACT Current transducers
$0.00USD
3112 kwenye hisa
Vipimo Muhimu
GTIN:4046356510356
Ufunguo wa kuagiza:2810638
Ukurasa wa katalogi:Page 246 (C-5-2017)
Kina (Dokezo):114.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356510356 |
| Ufunguo wa kuagiza | 2810638 |
| Ukurasa wa katalogi | Page 246 (C-5-2017) |
| Kina (Dokezo) | 114.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 22.5 mm |
| (Data ya kuingiza) | 4 mA ... 20 mA (configurable) |
| Urefu (Dokezo) | 104 mm |
| ATEX (Jumla) | II 3 G Ex nA IIC T4 Gc X |
| Nchi ya asili | DE (Germany) |
| (Inabadilisha matokeo) | < 3.5 VA (for 230 V AC) |
| Ripple (Data ya kuingiza) | < 10 mVPP(for 500 Ω at 20 mA) |
| Nambari ya ushuru maalum | 85437090 |
| Uzingatiaji (Jumla) | CE-compliant |
| ATEX (data ya muunganisho) | II 3 G Ex nA IIC T4 Gc X |
| Rangi (Data ya muunganisho) | gray |
| Utoaji wa kelele (Jumla) | EN 61000-6-4 |
| Jina la matokeo (Data ya kuingiza) | Current output |
| Jina la matokeo (Data ya matokeo) | No switching output |
| Uzi wa skrubu (Usambazaji wa umeme) | M3 |
| Onyesho la hali (Data ya kuingiza) | LED red (error), LED green (ready) |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ulinganifu (Data ya muunganisho) | CE-compliant |
| Urefu wa kukatwa (Ugavi wa umeme) | 8 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Screw connection |
| Mkondo wa juu zaidi wa kutoa (Data ya kuingiza) | 25 mA |
| Utoaji wa kelele (Data ya muunganisho) | EN 61000-6-4 |
| Kinga ya kelele (Data ya muunganisho) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Ishara ya sasa ya kutoa (Data ya kuingiza) | 0 mA ... 20 mA (configurable) |
| Nyenzo za makazi (Data ya muunganisho) | Polyamide PA non-reinforced |
| Nafasi ya kupachika (Data ya muunganisho) | any |
| Nguvu ya kuongezeka (Hali ya mazingira) | 8 x IN(1 s) |
| Matumizi ya nguvu (Kubadilisha matokeo) | < 0.8 W (at 24 V DC) |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 140.000 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Inaweza kusanidiwa/kupangwa (Data ya kuingiza) | Via DIP switches |
| Mbinu ya muunganisho (Hali za mazingira) | Screw terminal block |
| Uwezo wa kubeba mizigo kupita kiasi (Hali ya mazingira) | 1 x IN(continuous) |
| Utangamano wa sumakuumeme (Jumla) | Conformance with EMC directive |
| Kiwango cha volteji ya usambazaji (Toweo la kubadili) | 19.2 V AC/DC ... 253 V AC/DC |
| Ingiza masafa ya sasa (Hali za mazingira) | 0 A ... 12 A |
| Jibu la hatua (10-90%) (Data ya muunganisho) | < 300 ms |
| Frequency ya nominella fN (Hali za mazingira) | 50 Hz |
| Volti ya insulation iliyokadiriwa (Data ya muunganisho) | 300 V AC (to earth) |
| Matumizi ya juu zaidi ya sasa (Kubadilisha matokeo) | < 33 mA (at 24 V DC) |
| Jaribio la kuingiza/kutoa volteji (Data ya muunganisho) | 4 kV (50 Hz, 1 min.) |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 65 °C (-4 °F...149 °F) |
| Pakia/toa pakia cha sasa (Data ya kuingiza) | < 500 Ω (20 mA) |
| Hitilafu ya juu zaidi ya uwasilishaji (Data ya muunganisho) | ≤ 0.5 % (of nominal range value under nominal conditions) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Inaweza kusanidiwa/kupangwa (Hali za mazingira) | Via DIP switches |
| Kiwango cha kupimia masafa (Hali za mazingira) | 45 Hz ... 65 Hz |
| Sehemu ya juu ya kondakta AWG. (Ugavi wa umeme) | 14 |
| Sehemu ya chini ya AWG ya kondakta (Usambazaji wa umeme) | 24 |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Upeo wa juu wa sehemu nzima ya kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu nzima ya kondakta kwa dakika 1. (Usambazaji wa umeme) | 0.2 mm² |
| Kiwango cha juu cha mgawo wa halijoto (Data ya muunganisho) | < 0.02 %/K |
| Kipimo cha halijoto, cha kawaida (Data ya muunganisho) | < 0.015 %/K |
| Jaribio la utoaji/usambazaji wa umeme wa volteji (Data ya muunganisho) | 2 kV (50 Hz, 1 min.) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.2 mm² |
| Kuweka masafa kwa mkondo wa juu zaidi wa kuingiza (Hali za mazingira) | 0 A AC ... 12 A (configurable) |
| Kuweka masafa kwa mkondo wa pembejeo wa chini (Hali za mazingira) | 0 A AC ... 5 A (configurable) |
Maelezo ya Bidhaa
Current converter for 5 A and 12 A AC, output signal 0...20 mA or 4...20 mA, configurable via DIP switch with LED service status signalling
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
