MACX MCR-EX-T-UIREL-UP-SP

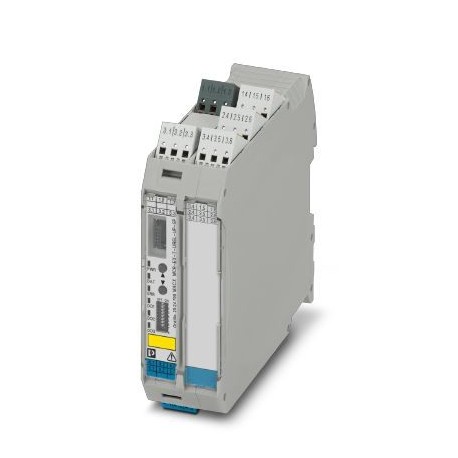

MACX MCR-EX-T-UIREL-UP-SP 2924799 PHOENIX CONTACT Temperature measuring transducer
$0.00USD
3502 kwenye hisa
Vipimo Muhimu
GTIN:4046356629096
Ufunguo wa kuagiza:2924799
(Data ya EMC):IIB
Ukurasa wa katalogi:Page 150 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356629096 |
| Ufunguo wa kuagiza | 2924799 |
| (Data ya EMC) | IIB |
| Ukurasa wa katalogi | Page 150 (C-5-2017) |
| Kina (Dokezo) | 114.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 35 mm |
| (Data ya kuingiza) | 2 A (28 V DC) |
| Urefu (Dokezo) | 99 mm |
| ATEX (data ya EMC) | II (1) G [Ex ia Ga] IIC |
| Kundi (Jumla) | IIB |
| Kikundi (data ya EMC) | IIC |
| IECEx (data ya EMC) | [Ex ia Ga] IIC |
| Mshtuko (data ya EMC) | 15g, according to IEC 60068-2-27 |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | Ex nA nC ic IIC T4 Gc X |
| Mshtuko (Vipimo) | 15g, according to IEC 60068-2-27 |
| Nambari ya ushuru maalum | 85437090 |
| DNV GL-EMC (data ya EMC) | A |
| SIL (data ya muunganisho) | 2 |
| ATEX (data ya muunganisho) | II (1) G [Ex ia Ga] IIC |
| Ulinganifu (data ya EMC) | CE-compliant |
| Uteuzi (data ya EMC) | Conducted interferences |
| Rangi (Data ya muunganisho) | gray |
| IECEx (Data ya muunganisho) | [Ex ia Ga] IIC |
| Jina la matokeo (Data ya kuingiza) | Relay output |
| Aina ya mawasiliano (Data ya kuingiza) | 3 PDTs |
| Uteuzi (Data ya usalama) | Conducted interferences |
| UL, Marekani/Kanada (data ya EMC) | UL 508 Listed |
| DNV GL-Unyevu (data ya EMC) | B |
| DNV GL-Enclosure (data ya EMC) | Required protection according to the Rules shall be provided upon installation on board |
| Mtetemo wa DNV GL (data ya EMC) | A |
| Kinga ya kelele (Vipimo) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ulinganifu (Data ya muunganisho) | CE-compliant |
| Nyenzo za mawasiliano (Data ya kuingiza) | AgSnO2, hard gold-plated |
| DNV GL-Joto (data ya EMC) | B |
| Uteuzi (Data ya muunganisho) | Output/supply |
| Urefu wa juu zaidi (Vipimo) | ≤ 2000 m |
| Nguvu ya juu zaidi ya kutoa Po (Jumla) | 11 mW |
| Kutengwa kwa umeme (data ya EMC) | 4-way, between input/output/power supply/switching output |
| Matumizi ya nguvu (Data ya matokeo) | < 2.4 W |
| Urefu wa kukatwa (Ugavi wa umeme) | 8 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Push-in connection |
| Kiwango cha juu cha mkondo wa pato Io (Jumla) | 7.4 mA |
| Volti ya juu zaidi ya kutoa Uo (Jumla) | 6 V |
| Viwango/kanuni (data ya EMC) | EN 61000-4-6 |
| Onyesho la hali (Data ya muunganisho) | Green LED (supply voltage, PWR) |
| UL, Marekani/Kanada (Data ya muunganisho) | UL 508 Listed |
| Mtetemo (uendeshaji) (data ya EMC) | 5g, accordance to IEC 60068-2-6 |
| Ishara ya sasa ya kutoa (Data ya kuingiza) | 4 mA ... 20 mA (in the case of SIL; further free configuration without SIL) |
| Nyenzo za makazi (Data ya muunganisho) | PA 6.6-FR |
| Kiwango cha volteji ya usambazaji (Data ya matokeo) | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Mtetemo (uendeshaji) (Vipimo) | 5g, accordance to IEC 60068-2-6 |
| Uwezo wa juu zaidi wa nje wa Kampuni (Jumla) | 15 µF |
| Kiwango cha juu cha mkondo wa kuingilia (Data ya kuingiza) | 2 A (250 V AC) |
| Viwango/kanuni (Data ya usalama) | EN 61000-4-6 |
| Muda wa huduma ya mitambo (Data ya kuingiza) | 1x 105cycles |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 200.000 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| Kiwango cha juu cha upenyezaji wa ndani Li (Jumla) | negligible |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Inaweza kusanidiwa/kupangwa (Data ya kuingiza) | no |
| Kutengwa kwa umeme (Data ya muunganisho) | 300 Vrms(Rated insulation voltage (overvoltage category II; degree of pollution 2, safe isolation as per EN 61010-1)) |
| Kiwango cha juu cha upitishaji wa nje Lo (Jumla) | 1 mH |
| Uwezo wa juu zaidi wa ndani Ci (Jumla) | 44 nF |
| Volti ya juu zaidi ya kubadili (Data ya kuingiza) | 250 V AC (250 V DC) |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho) | II |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Kiwango cha ishara ya kuingiza (Hali za mazingira) | -1000 mV ... 1000 mV |
| Ishara ya juu zaidi ya kutoa ya sasa (Data ya kuingiza) | 22 mA |
| Ishara ya juu zaidi ya kutoa volteji (Data ya kuingiza) | ± 11 V |
| Utangamano wa sumaku-umeme (data ya EMC) | Conformance with EMC directive |
| Jibu la hatua (0–99%) (Data ya muunganisho) | typ. 1000 ms (With SIL) |
| Matumizi ya kawaida ya sasa (Data ya matokeo) | < 100 mA (24 V DC) |
| Volti ya juu inayohusiana na usalama Um (Jumla) | 253 V AC/DC |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 65 °C |
| Pakia/toa pakia cha sasa (Data ya kuingiza) | ≤ 600 Ω (at 20 mA) |
| Toweo la volteji ya mzigo/matokeo (Data ya kuingiza) | ≥ 10 kΩ |
| Hitilafu ya juu zaidi ya uwasilishaji (Data ya muunganisho) | 0.1 % (e.g. for Pt 100, 300 K span, 4 ... 20 mA) |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | typ. 5 % ... 95 % (non-condensing) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | 1 |
| Sehemu ya juu ya kondakta AWG. (Ugavi wa umeme) | 16 |
| Sehemu ya chini ya AWG ya kondakta (Usambazaji wa umeme) | 24 |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Kiwango cha kupimia halijoto (Hali ya mazingira) | -250 °C ... 2500 °C (Range depending on the sensor type) |
| Upeo wa juu wa sehemu nzima ya kondakta. (Usambazaji wa umeme) | 1.5 mm² |
| Sehemu nzima ya kondakta kwa dakika 1. (Usambazaji wa umeme) | 0.2 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (data ya EMC) | V0 |
| Kiwango cha juu cha mgawo wa halijoto (Data ya muunganisho) | 0.01 %/K |
| Kiwango cha upinzani wa potentiomita (Hali za mazingira) | 0 Ω ... 50 kΩ |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Tabia iwapo kutatokea hitilafu ya kitambuzi (Data ya kuingiza) | according to NE 43 or freely configurable |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 1.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.2 mm² |
| Aina za vitambuzi vinavyoweza kutumika (TC) (Hali za mazingira) | B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya muunganisho) | V0 |
| Aina za vitambuzi (RTD) zinazoweza kutumika (Hali za mazingira) | Pt, Ni, Cu sensors: 2, 3, 4-wire |
| Mkengeuko wa kawaida kutoka kwa thamani ya mwisho ya masafa ya kupimia (Data ya usalama) | 2 % |
Maelezo ya Bidhaa
Programmable temperature converter with analogue output and 3 limit value relays, intrinsically safe signal outputs, heat resistance in 2, 3 or 4 conductor technology, thermocouples, galvanic separati
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
