MACX MCR-EX-SL-RPSSI-I-UP-SP

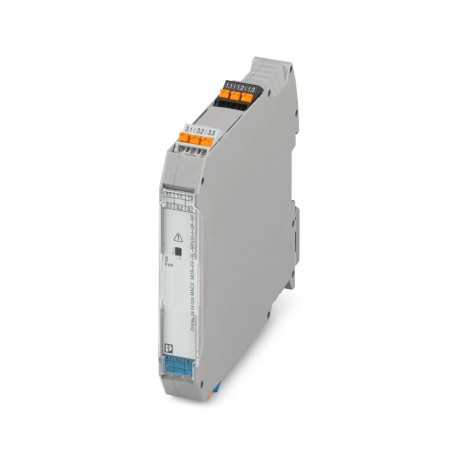

MACX MCR-EX-SL-RPSSI-I-UP-SP 2924029 PHOENIX CONTACT Power/input isolating amplifier
$0.00USD
3612 kwenye hisa
Vipimo Muhimu
:> 15.3 V (22.5 mA)
Dokezo:and EN 61326
Aina:Ex i signal conditioners with SIL functional safety
Rangi:gray (RAL 7042)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| > 15.3 V (22.5 mA) | |
| Dokezo | and EN 61326 |
| Aina | Ex i signal conditioners with SIL functional safety |
| Rangi | gray (RAL 7042) |
| Kina | 113.7 mm |
| Upana | 17.5 mm |
| Urefu | ≤ 2000 m (The technical data refers to altitudes ≤2000 m above mean sea level. For altitudes >2000 m above mean sea level, refer to the data sheet.) |
| Insulation | Safe isolation |
| Maombi | Analog IN |
| Cheti | CE-compliant |
| Uteuzi | Repeater power supply operation |
| Urefu wa masafa | > 2000 m ... 3000 m |
| Aina ya bidhaa | Repeater power supply |
| Volti ya majaribio | 2.5 kV AC (50 Hz, 60 s) |
| Kushuka kwa volteji | < 3.5 V (in input isolating amplifier operation) |
| Usanidi | DIP switches |
| Kitendakazi cha HART | Yes |
| Aina ya kupachika | DIN rail mounting |
| Ripu ya matokeo | < 20 mVrms |
| Utambulisho | II (1) G [Ex ia Ga] IIC |
| Utoaji wa kelele | EN 61000-6-4 |
| Kinga ya kelele | EN 61000-6-2 |
| Familia ya bidhaa | MACX Analog |
| Onyesho la hali | Green LED (supply voltage) |
| Idadi ya njia | 1 |
| Marekebisho ya makala | 14 |
| Kina NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| Nyenzo za makazi | PA 6.6-FR |
| Ingizo la sasa II | ≤ 150 mA |
| Volti ya kuingiza Ui | ≤ 30 V |
| Idadi ya pembejeo | 1 |
| Kiwango cha uchafuzi wa mazingira | 2 |
| Urefu wa kukatwa | 10 mm |
| Mbinu ya muunganisho | Push-in connection |
| Idadi ya matokeo | 1 |
| Matumizi ya nguvu | < 2.2 W |
| Usambazaji wa nguvu | < 1.6 W (24 V DC / 20 mA) |
| Maelezo ya matokeo | Current output (active and passive) |
| Mchoro wa vipimo | |
| Saketi za Ex i (EPL) | Ga |
| Itifaki zinaungwa mkono | HART-transparent |
| Ishara ya sasa ya kuingiza data | 4 mA ... 20 mA |
| Kiwango cha ulinzi | IP20 (not assessed by UL) |
| Kutengwa kwa umeme | 3-way isolation |
| Nguvu ya juu zaidi ya kutoa Po | 587 mW |
| Kategoria ya volteji nyingi | II |
| Kiwango cha voltage ya usambazaji | 19.2 V AC/DC ... 253 V AC/DC (50/60 Hz) |
| Ishara ya sasa ya kutoa | 4 mA ... 20 mA (active) |
| Usakinishaji wa awali (EPL) | Gc |
| Viwango/kanuni | IEC/EN 61010-1 |
| Ishara ya kutoa volteji | 1 V ... 5 V (internal resistance, 250 Ω, 0.1%) |
| Kiwango cha juu cha pato la sasa Io | 93 mA |
| Volti ya juu zaidi ya kutoa Uo | 25.2 V |
| Jibu la hatua (10-90%) | < 600 µs (for 4 mA ... 20 mA step) |
| Maelezo ya ingizo | Active current input, intrinsically safe |
| Matumizi ya juu zaidi ya sasa | < 80 mA (24 V DC / 20 mA) |
| Volti ya insulation iliyokadiriwa | 300 Vrms |
| Hitilafu ya juu zaidi ya uwasilishaji | < 0.1 % (of final value) |
| Volti ya usambazaji wa kipitisha | > 16 V (20 mA) |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 14 |
| Kiwango cha juu cha upenyezaji wa ndani Li | negligible |
| Hitilafu ya upitishaji, kawaida | < 0.05 % (of final value) |
| Uwezo wa juu zaidi wa ndani Ci | negligible |
| Kiwango cha voltage ya usambazaji wa nominella | 24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz) |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 2.5 mm² |
| Utangamano wa sumakuumeme | Conformance with EMC directive |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 60 °C (Any mounting position) |
| Pato la sasa la mzigo/matokeo | < 600 Ω (20 mA) |
| Kiwango cha juu cha mgawo wa joto | < 0.01 %/K |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | 10 % ... 95 % (non-condensing) |
| Volti ya juu inayohusiana na usalama Um | 253 V AC/DC (Supply terminals) |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 (Housing) |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 80 °C |
| Tabia ya kutoa matokeo iwapo hitilafu itatokea | 0 mA (Cable break in the input) |
| Kutenganisha umeme kati ya pembejeo na matokeo | yes |
| Mkengeuko wa kawaida kutoka kwa thamani ya mwisho ya masafa ya kupimia | 1 % |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kondakta 2 zenye sehemu sawa ya msalaba) | 0.25 mm² ... 0.34 mm² (TWIN ferrule without plastic sleeve) |
| I (mzunguko mchanganyiko): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 37 mH / 0.54 µF, 0.35 mH / 1 µF, 0.009 mH / 2.9 µF, 0.001 mH / 4.15 µF |
| I (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 40 mH / 4.8 µF |
| IIA (mzunguko mchanganyiko): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 26 mH / 470 nF, 20 mH / 570 nF, 1 mH / 630 nF, 0.5 mH / 720 nF, 0.1 mH / 1.1 µF, 0.005 mH / 2.9 µF |
| IIC (mzunguko mchanganyiko): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 2.2 mH / 47 nF, 2 mH / 49 nF, 1 mH / 63 nF, 500 µH / 80 nF, 200 µH / 107 nF |
| IIA (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 26 mH / 2.9 µF |
| IIB (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 14 mH / 820 nF |
| IIC (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 3 mH / 107 nF |
| IIB/III (mzunguko mchanganyiko): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 16 mH / 370 nF, 500 µH / 510 nF, 200 µH / 660 nF, 100 µH / 820 nF |
Maelezo ya Bidhaa
Intrinsically safe input and power signal conditioner with HART transparency. Transmits 0/4 signals ... 20 mA powered or active from the Ex zone to a load (active or passive) in the safe zone. SIL 2 (
