MACX MCR-EX-SL-RPSSI-2I-1S-SP

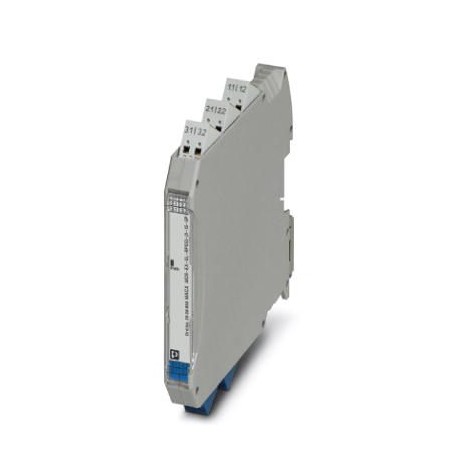

MACX MCR-EX-SL-RPSSI-2I-1S-SP 2908856 PHOENIX CONTACT Repeater power supply
$0.00USD
4405 kwenye hisa
Vipimo Muhimu
GTIN:4055626352183
Dokezo:Made to Order (non-returnable)
Ufunguo wa kuagiza:2908856
Ukurasa wa katalogi:Page 141 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626352183 |
| Dokezo | Made to Order (non-returnable) |
| Ufunguo wa kuagiza | 2908856 |
| Ukurasa wa katalogi | Page 141 (C-5-2017) |
| Kina (Dokezo) | 114.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 12.5 mm |
| (Data ya kuingiza) | 0 mA (Cable short-circuit in the input) |
| Urefu (Dokezo) | 99 mm |
| (Data ya usalama) | IIB |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | Ex nA [ia Ga] IIC T4 Gc |
| ATEX (Data ya usalama) | II (1) G [Ex ia Ga] IIC |
| Kikundi (Data ya usalama) | IIC |
| IECEx (Data ya usalama) | [Ex ia Ga] IIC |
| Nambari ya ushuru maalum | 85437090 |
| (Hali ya mazingira) | 4 mA ... 20 mA |
| SIL (data ya muunganisho) | 2 |
| ATEX (data ya muunganisho) | II (1) G [Ex ia Ga] IIC |
| Rangi (Data ya muunganisho) | gray |
| Kitendakazi cha HART (Jumla) | Yes |
| IECEx (Data ya muunganisho) | [Ex ia Ga] IIC |
| DNV GL-EMC (Data ya usalama) | A |
| Uzingatiaji (Data ya usalama) | CE-compliant, additionally EN 61326 |
| Ripu ya matokeo (Data ya kuingiza) | < 20 mVrms |
| Matokeo ya ishara (Data ya kuingiza) | Signal conditioner operation |
| Kinga ya kelele (Vipimo) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Utoaji wa kelele (Data ya usalama) | EN 61000-6-4 |
| UL, Marekani/Kanada (Takwimu za usalama) | Class I Div 2; IS for Class I, II, III Div 1 |
| Ulinganifu (Data ya muunganisho) | CE-compliant, additionally EN 61326 |
| DNV GL-Unyevu (Data ya usalama) | B |
| Uteuzi (Data ya muunganisho) | Output 1/output 2 |
| Urefu wa juu zaidi (Vipimo) | ≤ 2000 m |
| Itifaki zinazoungwa mkono (Jumla) | HART |
| DNV GL-Enclosure (Data ya usalama) | Required protection according to the Rules shall be provided upon installation on board |
| Mtetemo wa DNV GL (Data ya usalama) | A |
| Usambazaji wa nguvu (Data ya matokeo) | < 1.1 W (24 V DC/ 20 mA) |
| Urefu wa kukatwa (Ugavi wa umeme) | 8 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Push-in connection |
| DNV GL-Joto (Data ya usalama) | B |
| Onyesho la hali (Data ya muunganisho) | Green LED (PWR supply voltage) |
| UL, Marekani/Kanada (Data ya muunganisho) | Class I Div 2; IS for Class I, II, III Div 1 |
| Idadi ya njia (Data ya muunganisho) | 1 |
| Ingizo la ishara (Hali za mazingira) | Signal conditioner operation |
| Kushuka kwa volteji (Hali ya mazingira) | approx. 3.9 V (in input isolating amplifier operation) |
| Ishara ya sasa ya kutoa (Data ya kuingiza) | 0 mA ... 20 mA (active) |
| Nyenzo za makazi (Data ya muunganisho) | PA 6.6-FR |
| Kiwango cha volteji ya usambazaji (Data ya matokeo) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Kundi (Mawasiliano ya data (njia ya kupita)) | IIB |
| Volti ya usambazaji wa kawaida (Data ya matokeo) | 24 V DC |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 175.000 g |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kutengwa kwa umeme (Data ya muunganisho) | 1.5 kV AC (50 Hz, 1 min., test voltage) |
| Matumizi ya juu zaidi ya sasa (Data ya matokeo) | < 46 mA (24 V DC / 20 mA) |
| REACh SVHC (Viwango na Kanuni) | Lead 7439-92-1 |
| Utoaji wa kuingiliwa (Data ya muunganisho) | EN 61000-6-4 |
| Uendeshaji (Mawasiliano ya data (njia ya kupita)) | Signal conditioner operation |
| Jibu la hatua (10-90%) (Data ya muunganisho) | 1.3 ms (Output 1, for jump 4 mA ... 20 mA, typical) |
| Ishara ya ingizo ya sasa (Hali za mazingira) | 0 A ... 20 mA |
| Utangamano wa sumaku-umeme (Data ya usalama) | Conformance with EMC directive |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 60 °C (Any mounting position) |
| Pakia/toa pakia cha sasa (Data ya kuingiza) | < 450 Ω (20 mA) |
| Hitilafu ya juu zaidi ya uwasilishaji (Data ya muunganisho) | < 0.1 % (of final value) |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 10 % ... 95 % (non-condensing) |
| Hitilafu ya upitishaji, kawaida (Data ya muunganisho) | < 0.05 % (of final value) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Ingiza mkondo II (Mawasiliano ya data (njia ya kupita)) | ≤ 150 mA |
| Volti ya kuingiza Ui (Mawasiliano ya data (njia ya kupita)) | ≤ 30 V |
| Sehemu ya juu ya kondakta AWG. (Ugavi wa umeme) | 16 |
| Sehemu ya chini ya AWG ya kondakta (Usambazaji wa umeme) | 24 |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Volti ya usambazaji wa kipitisha (Hali za mazingira) | > 16 V (20 mA) |
| Upeo wa juu wa sehemu nzima ya kondakta. (Usambazaji wa umeme) | 1.5 mm² |
| Sehemu nzima ya kondakta kwa dakika 1. (Usambazaji wa umeme) | 0.2 mm² |
| Kiwango cha juu cha mgawo wa halijoto (Data ya muunganisho) | < 0.01 %/K |
| Nguvu ya juu zaidi ya kutoa Po (Mawasiliano ya data (njia ya kupita)) | 587 mW |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 1.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.2 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Takwimu za usalama) | V0 |
| Kiwango cha juu cha mkondo wa kutoa Io (Mawasiliano ya data (njia ya kupita)) | 93 mA |
| Volti ya juu zaidi ya kutoa Uo (Mawasiliano ya data (njia ya kupita)) | 25.2 V |
| Kiwango cha ishara cha mzigo/mzigo kupita kiasi (Hali za mazingira) | 0 mA ... 24 mA (Extended transmission range for diagnostics) |
| Tabia ya kutoa matokeo iwapo hitilafu itatokea (Data ya kuingiza) | 0 mA (Cable break in the input) |
| Upolarization na ulinzi wa mawimbi (Hali za mazingira) | Yes |
| Uwezo wa juu zaidi wa nje (Mawasiliano ya data (njia ya kupita)) | 820 nF |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya muunganisho) | V0 |
| Kiwango cha juu cha upenyezaji wa ndani cha Li (Mawasiliano ya data (njia ya kupita)) | negligible |
| Kiwango cha juu cha inductivity ya nje Lo (Mawasiliano ya data (njia ya kupita)) | 4 mH |
| Uwezo wa juu zaidi wa ndani wa Ci (Mawasiliano ya data (njia ya kupita)) | negligible |
| Volti ya juu inayohusiana na usalama Um (Mawasiliano ya data (njia ya kupita)) | 253 V AC (125 V DC) |
