MACX MCR-EX-SL-2NAM-RO

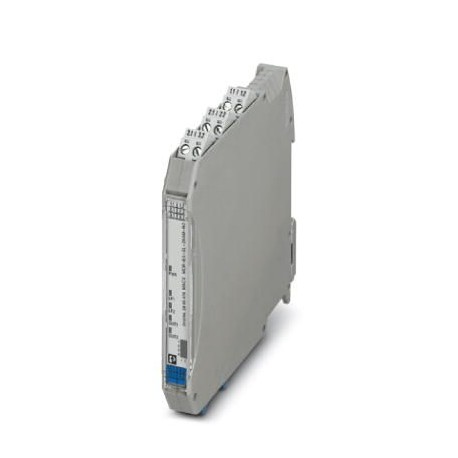

MACX MCR-EX-SL-2NAM-RO 2865476 PHOENIX CONTACT Isolation amplifier
$0.00USD
4979 kwenye hisa
Vipimo Muhimu
GTIN:4046356160490
Ufunguo wa kuagiza:2865476
(Jumla):1.5 x 10-3(5 years)
(Data ya EMC):IIB/IIIC
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356160490 |
| Ufunguo wa kuagiza | 2865476 |
| (Jumla) | 1.5 x 10-3(5 years) |
| (Data ya EMC) | IIB/IIIC |
| Ukurasa wa katalogi | Page 153 (C-5-2017) |
| Kina (Dokezo) | 114.5 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 12.5 mm |
| (Data ya kuingiza) | 30 V DC (2 A) |
| Urefu (Dokezo) | 99 mm |
| λDD (Jumla) | 6 x 10-9(6 FIT) |
| λDU (Jumla) | 6.2 x 10-8(62 FIT) |
| λSD (Jumla) | 1 x 10-9(1 FIT) |
| λSU (Jumla) | 2.48 x 10-7(248 FIT) |
| ATEX (data ya EMC) | II (1) G [Ex ia Ga] IIC |
| Kikundi (data ya EMC) | IIC |
| IECEx (data ya EMC) | [Ex ia Ga] IIC |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho) | UL 61010 Listed |
| Nambari ya ushuru maalum | 85437090 |
| (Hali ya mazingira) | Short circuit 100 Ω < RSensor < 360 Ω |
| DNV GL-EMC (data ya EMC) | B |
| Uteuzi (Jumla) | Inverted operation |
| SIL (data ya muunganisho) | 2 |
| ATEX (data ya muunganisho) | II (1) G [Ex ia Ga] IIC |
| Ulinganifu (data ya EMC) | CE-compliant, additionally EN 61326 |
| Uteuzi (data ya EMC) | Conducted interferences |
| Rangi (Data ya muunganisho) | gray |
| IECEx (Data ya muunganisho) | [Ex ia Ga] IIC |
| Aina ya vifaa (Jumla) | Type A |
| Aina ya mawasiliano (Data ya kuingiza) | 1 N/O contact per channel |
| Uteuzi (Data ya usalama) | Conducted interferences |
| Utoaji wa kelele (data ya EMC) | EN 61000-6-4 |
| UL, Marekani/Kanada (data ya EMC) | Class I Div 2; IS for Class I, II, III Div 1 |
| DNV GL-Unyevu (data ya EMC) | B |
| DNV GL-Enclosure (data ya EMC) | Required protection according to the Rules shall be provided upon installation on board |
| Mtetemo wa DNV GL (data ya EMC) | A |
| Kinga ya kelele (Vipimo) | EN 61000-6-2 EN 61326 |
| Uzi wa skrubu (Usambazaji wa umeme) | M3 |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ulinganifu (Data ya muunganisho) | CE-compliant, additionally EN 61326 |
| Nyenzo za mawasiliano (Data ya kuingiza) | AgSnO2, hard gold-plated |
| DNV GL-Joto (data ya EMC) | B |
| Uteuzi (Data ya muunganisho) | Output 1/output 2/input/power supply, DIN rail connector |
| Urefu wa juu zaidi (Vipimo) | ≤ 2000 m |
| Kubadilisha matokeo (Data ya kuingiza) | Relay output |
| Kigezo cha tathmini (data ya EMC) | A |
| Sharti la uadilifu (Jumla) | IEC 61508 - Low demand |
| Matumizi ya nguvu (Data ya matokeo) | 0.8 W |
| Usambazaji wa nguvu (Data ya matokeo) | < 1 W |
| Urefu wa kukatwa (Ugavi wa umeme) | 7 mm |
| Njia ya muunganisho (Usambazaji wa umeme) | Screw connection |
| Viwango/kanuni (data ya EMC) | EN 61000-4-6 |
| Onyesho la hali (Data ya muunganisho) | Green LED (supply voltage) |
| Masafa ya kubadilisha (Data ya kuingiza) | ≤ 20 Hz (without load) |
| UL, Marekani/Kanada (Data ya muunganisho) | Class I Div 2; IS for Class I, II, III Div 1 |
| Idadi ya njia (Data ya muunganisho) | 2 |
| Ingizo la ishara (Hali za mazingira) | Intrinsically safe |
| Ufikiaji wa uchunguzi (DC) (Jumla) | DCS= 0.4 %, DCD= 8 % |
| Kigezo cha tathmini (Data ya usalama) | A |
| Kikundi (Data ya sifa za usalama) | IIB/IIIC |
| Nyenzo za makazi (Data ya muunganisho) | PA 6.6-FR |
| Kiwango cha volteji ya usambazaji (Data ya matokeo) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Viwango/kanuni (Data ya usalama) | EN 61000-4-6 |
| Muda wa huduma ya mitambo (Data ya kuingiza) | 107cycles |
| Volti ya usambazaji wa kawaida (Data ya matokeo) | 24 V DC -20 % ... +25 % |
| Kiwango cha juu cha kukaza torque (Ugavi wa umeme) | 0.6 Nm |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 143.300 g |
| Kiwango cha uchafuzi (Data ya muunganisho) | 2 |
| Volti isiyo na mzigo (Hali ya mazingira) | ~ 8 V DC |
| Sehemu ya Kushindwa Salama (SFF) (Jumla) | 78 % |
| Kukaza torque, kiwango cha chini (Usambazaji wa umeme) | 0.5 Nm |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Kutengwa kwa umeme (Data ya muunganisho) | 2.5 kV (50 Hz, 1 min., test voltage) |
| Matumizi ya juu zaidi ya sasa (Data ya matokeo) | 35 mA (24 V DC) |
| Volti ya juu zaidi ya kubadili (Data ya kuingiza) | 250 V AC (2 A) |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho) | III |
| Kiwango cha Uadilifu wa Usalama (SIL) (Jumla) | 1 |
| Utoaji wa kuingiliwa (Data ya muunganisho) | EN 61000-6-4 |
| Uwezo wa juu zaidi wa kubadili (Data ya kuingiza) | 500 VA |
| Utangamano wa sumaku-umeme (data ya EMC) | Conformance with EMC directive |
| Ugunduzi wa hitilafu ya mstari (Hali za mazingira) | Break 0.05 mA < IIN < 0.35 mA |
| Kubadilisha mseto (Hali za mazingira) | < 0.2 mA |
| Mkondo wa mzunguko mfupi (Hali ya mazingira) | ~ 8 mA |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 60 °C (Any mounting position) |
| Vyanzo vya ingizo vinavyopatikana (Hali za mazingira) | NAMUR proximity sensors (IEC/EN 60947-5-6) |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % (non-condensing) |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | 1 |
| Sehemu ya juu ya kondakta AWG. (Ugavi wa umeme) | 14 |
| Sehemu ya chini ya AWG ya kondakta (Usambazaji wa umeme) | 24 |
| Utangamano wa sumaku-umeme (Data ya muunganisho) | Conformance with EMC directive |
| Upeo wa juu wa sehemu nzima ya kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu nzima ya kondakta kwa dakika 1. (Usambazaji wa umeme) | 0.2 mm² |
| Ukadiriaji wa kuwaka kulingana na UL 94 (data ya EMC) | V0 |
| Nguvu ya juu zaidi ya kutoa Po (Data ya sifa za usalama) | 25 mW |
| Pointi za kubadili (zilizopunguzwa) (Hali za mazingira) | < 1.2 mA (blocking) |
| Kiwango cha juu cha mkondo wa kutoa Io (Data ya sifa za usalama) | 10 mA |
| Volti ya juu zaidi ya kutoa Uo (Data ya sifa za usalama) | 9.6 V |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
| Kipeo cha juu kinachonyumbulika cha kondakta. (Usambazaji wa umeme) | 2.5 mm² |
| Sehemu ya chini inayonyumbulika ya kondakta (Usambazaji wa umeme) | 0.2 mm² |
| Pointi za kubadilisha (hazijapunguzwa) (Hali za mazingira) | > 2.1 mA (conductive) |
| Uwezo wa juu zaidi wa nje (Data ya sifa za usalama) | 26 µF |
| Ukadiriaji wa kuwaka kulingana na UL 94 (Data ya muunganisho) | V0 |
| Kiwango cha juu cha upenyezaji wa ndani cha Li (Data ya sifa za usalama) | negligible |
| Kiwango cha juu cha upitishaji wa nje Lo (Data ya sifa za usalama) | 1000 mH |
| Uwezo wa juu zaidi wa ndani wa Ci (Data ya sifa za usalama) | 11 nF |
| Volti ya juu inayohusiana na usalama Um (Data ya sifa za usalama) | 253 V AC (125 V DC) |
| Uwezekano wa kushindwa kwa hatari kwa mahitaji (PFDAVG) (Jumla) | 3.01 x 10-4(1 year) |
Maelezo ya Bidhaa
NAMUR Ex i separation amplifier, 2 channels. For the operation of proximity detectors and switches in the Ex zone. The signals are transmitted via relay outputs (open contacts) to the safe area. Fault
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
