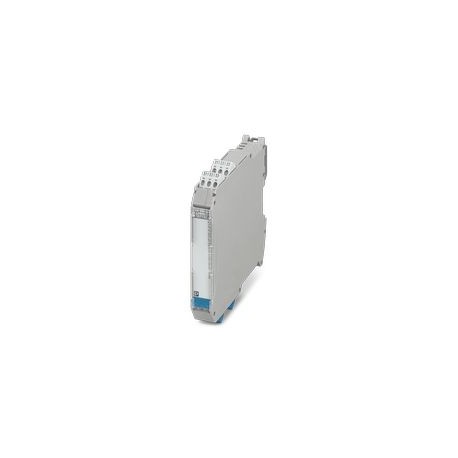

MACX MCR-EX-AP-IDS-2I-2I-LP
MACX MCR-EX-AP-IDS-2I-2I-LP 1291963 PHOENIX CONTACT EX i-Output Separation Transmitter separates and transfe..
$460.30USD
61 kwenye hisa
Vipimo Muhimu
:≤ 0.6 W (at 40 mA, per channel)
Kina:113.7 mm
Upana:17.5 mm
Urefu:≤ 2000 m
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| ≤ 0.6 W (at 40 mA, per channel) | |
| Kina | 113.7 mm |
| Upana | 17.5 mm |
| Urefu | ≤ 2000 m |
| Jumla | Accuracy, typically specified as a percentage of the measuring span (20 mA) at UN, 23°C |
| Aina ya bidhaa | Output signal conditioner |
| Uzi wa skrubu | M3 |
| Volti ya majaribio | 350 V (50 Hz, 60 s) |
| Kushuka kwa volteji | 1 V (constant) |
| Aina ya kupachika | NS 35/15, NS 35/7,5 |
| Utambulisho | II (1) G [Ex ia Ga] IIC |
| Familia ya bidhaa | MACX Analog |
| Hitilafu ya mstari | ≤ 0.25 % (at load = 0 Ω) |
| Idadi ya njia | 2 |
| Kina NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| Nyenzo za makazi | Polyamide (PA 6.6) |
| Volti isiyo na mzigo | 25 V |
| Idadi ya pembejeo | 2 |
| Urefu wa kukatwa | 7 mm |
| Mbinu ya muunganisho | Screw connection |
| AWG ya sehemu mtambuka | (converted acc. to IEC) |
| Nafasi ya kupachika | vertical, horizontal |
| Idadi ya matokeo | 2 |
| Usambazaji wa nguvu | ≤ 0.2 W (at 20 mA, per channel) |
| Maelezo ya matokeo | intrinsically safe |
| Mchoro wa vipimo | |
| Saketi za Ex i (EPL) | Ga |
| Itifaki zinaungwa mkono | HART-transparent |
| Ishara ya sasa ya kuingiza data | 0 mA ... 20 mA |
| Kiwango cha ulinzi | IP20 (Terminal blocks) |
| Kutengwa kwa umeme | 4-way isolation |
| Ugunduzi wa hitilafu ya mstari | 0 mA (Line break) |
| Nguvu ya juu zaidi ya kutoa Po | 613 mW |
| Kiwango cha voltage ya usambazaji | loop-powered, no external supply necessary |
| Ishara ya sasa ya kutoa | 0 mA ... 20 mA |
| Usakinishaji wa awali (EPL) | Gc |
| Viwango/kanuni | IEC/EN 60079-11 |
| Kiwango cha juu cha pato la sasa Io | 99 mA |
| Volti ya juu zaidi ya kutoa Uo | 25 V |
| Volti ya insulation iliyokadiriwa | 375 VPP |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 14 |
| Kiwango cha juu cha upenyezaji wa ndani Li | negligible |
| Ulinzi wa polari ya nyuma | yes |
| Uwezo wa juu zaidi wa ndani Ci | negligible |
| Tabia ya upitishaji wa mawimbi | In = Out |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 2.5 mm² |
| Utangamano wa sumakuumeme | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Halijoto ya mazingira (uendeshaji) | -20 °C ... 70 °C (Stand-alone device: any mounting position) |
| Pato la sasa la mzigo/matokeo | ≤ 800 Ω (20 mA) |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | ≤ 95 % (non-condensing) |
| Mgawo wa halijoto, wa kawaida | ≤ 0.1 % (10 K) |
| Volti ya juu inayohusiana na usalama Um | 253 V AC |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 80 °C |
| I (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 46 mH / 4.87 µF |
| IIA (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 28 mH / 2.97 µF |
| IIB (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 11 mH / 840 nF |
| IIC (saketi rahisi): Upeo wa juu wa inductivity ya nje Lo/ Upeo wa juu wa uwezo wa nje Co | 2.5 mH / 110 nF |
Maelezo ya Bidhaa
Ex i-Output isolator isolates and transmits 0 mA / 4 mA ... 20 mA signals with intrinsic safety in potentially explosive areas. Suitable for fire and gas detectors. HART-transparent, no-load voltage:
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
