KDS 3-SI GY

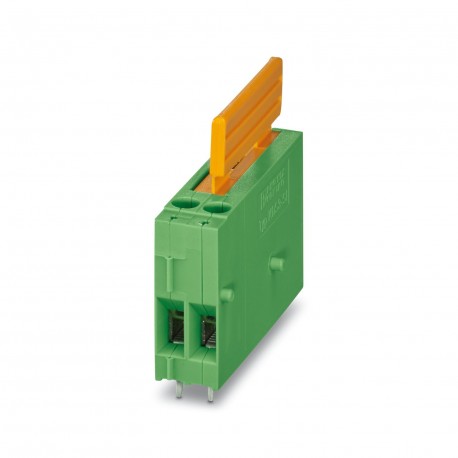

KDS 3-SI GY 1077319 PHOENIX CONTACT KDS 3-SI GY 1077319
$0.00USD
4488 kwenye hisa
Vipimo Muhimu
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Aina:PCB terminal block can be aligned in rows + fuse terminal block
Lami:5.08 mm
Upana [w]:5.08 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina | PCB terminal block can be aligned in rows + fuse terminal block |
| Lami | 5.08 mm |
| Upana [w] | 5.08 mm |
| Urefu [h] | 40.5 mm |
| Urefu [l] | 27 mm |
| Mpangilio wa pini | Linear pinning |
| Mstari wa bidhaa | COMBICON Terminals M |
| Aina ya bidhaa | Printed circuit board terminal |
| Kipenyo cha shimo | 1.4 mm |
| Aina ya kupachika | Wave soldering |
| Idadi ya safu mlalo | 1 |
| Vipimo vya pini | 1.1 x 0.8 mm |
| Familia ya bidhaa | KDS 3-SI |
| Rangi (Nyumba) | gray (7042) |
| Marekebisho ya makala | 00 |
| Nyenzo ya mawasiliano | Cu alloy |
| Urefu uliowekwa | 37 mm |
| Urefu wa kukatwa | 8 mm |
| Mbinu ya muunganisho | Screw connection with tension sleeve |
| Kukaza torque | 0.5 Nm ... 0.6 Nm |
| Aina ya kifungashio | packed in cardboard |
| Mkondo wa nominella IN | 6.3 A |
| Volti ya kawaida ya Umoja wa Mataifa | 320 V |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 1 |
| Volti iliyokadiriwa (II/2) | 630 V |
| Kichwa cha skrubu cha umbo la gari | Slotted (L) |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Volti iliyokadiriwa (III/2) | 320 V |
| Volti iliyokadiriwa (III/3) | 320 V |
| Urefu wa pini ya solder [P] | 3.5 mm |
| Kikundi cha nyenzo za kuhami joto | I |
| Pini za solder kwa kila uwezo | 2 |
| CTI kulingana na IEC 60112 | 600 |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 4 kV |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 12 |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 4 kV |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 4 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Volti ya insulation iliyokadiriwa (II/2) | 630 V |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Volti ya insulation iliyokadiriwa (III/2) | 320 V |
| Volti ya insulation iliyokadiriwa (III/3) | 320 V |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V2 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Eneo la kusugulia uso wa chuma (safu ya juu) | Tin (5 - 7 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) | Tin (5 - 7 µm Sn) |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 1 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 1 mm² |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, na kifuniko cha plastiki | 0.25 mm² ... 1.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete bila kifuniko cha plastiki | 0.25 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 0.75 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 1 mm² |
Maelezo ya Bidhaa
Terminal block for printed circuit board, rated current: 6.3 A, rated voltage (III/2): 320 V, rated section: 2.5 mm², number of rows: 1, number of poles per row: 1, article family: KDS 3-SI, pitch: 5.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
