IB IL AO 2/SF-PAC

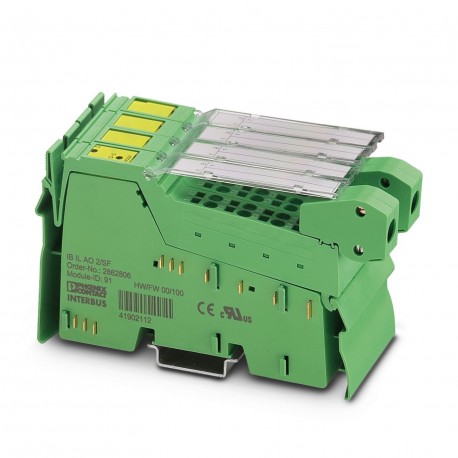

IB IL AO 2/SF-PAC 2863083 PHOENIX CONTACT Inline terminal
$0.00USD
4116 kwenye hisa
Vipimo Muhimu
:Short-circuit protection of outputs
Aina:modular
Kina:71.5 mm
Upana:48.8 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Short-circuit protection of outputs | |
| Aina | modular |
| Kina | 71.5 mm |
| Upana | 48.8 mm |
| Urefu | 135 mm |
| Dokezo la CCCex | Use in potentially explosive areas is not permitted in China. |
| Jina la matokeo | Analog outputs |
| Droo ya sasa | max. 45 mA |
| Aina ya bidhaa | I/O component |
| Nambari ya kitambulisho (heksaidi) | 5B |
| Aina ya kupachika | DIN rail mounting |
| Azimio la DAC | 16 bit |
| Nambari ya kitambulisho (Des.) | 91 |
| Hali ya uendeshaji | Process data mode with two words |
| Familia ya bidhaa | Inline |
| Volti ya usambazaji | 7.5 V DC (via voltage jumper) |
| Jina la muunganisho | Inline connector |
| Urefu wa rejista | 32 bit |
| Marekebisho ya makala | 08 |
| Kiwango cha uchafuzi wa mazingira | 2 (IEC 60664-1, EN 60664-1) |
| Darasa la ulinzi | III (IEC 61140, EN 61140, VDE 0140-1) |
| Urefu wa kukatwa | 8 mm |
| Mbinu ya muunganisho | Inline data jumper |
| Nambari ya urefu (dec) | 02 |
| Msimbo wa urefu (heksaidi) | 02 |
| Idadi ya matokeo | 2 |
| Wigo wa utoaji | including Inline connectors and marking fields |
| Eneo la anwani ya kuingiza | 4 Byte |
| Dokezo kuhusu vipimo | Housing dimensions |
| Mzunguko wa kinga | Transient protection of outputs |
| Kasi ya upitishaji | 500 kbps |
| Mchoro wa vipimo | |
| Dokezo kwenye programu | Only for industrial use |
| Eneo la anwani ya kutoa | 4 Byte |
| Sasisho la data ya mchakato | < 1 ms |
| Kiwango cha ulinzi | IP20 |
| Ujumbe wa uchunguzi | I/O supply failure I/O error message sent to the bus coupler |
| Idadi ya violesura | 2 |
| Kategoria ya volteji nyingi | II (IEC 60664-1, EN 60664-1) |
| Njia ya data ya mchakato | 32 bit |
| Kiwango cha voltage ya usambazaji | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Teknolojia ya muunganisho | 2-conductor |
| Ishara ya sasa ya kutoa | 0 mA ... 20 mA |
| Ishara ya kutoa volteji | 0 V ... 10 V |
| Data ya vigezo inayohitajika | 6 Byte |
| Shinikizo la hewa (uendeshaji) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Azimio la kibadilishaji cha D/A | 16 bit |
| Sehemu ya msalaba ya kondakta AWG | 28 ... 16 |
| Data ya usanidi inayohitajika | 5 Byte |
| Sehemu ngumu ya kondakta | 0.08 mm² ... 1.5 mm² |
| Sehemu ya msalaba ya kondakta, ngumu | 0.08 mm² ... 1.5 mm² |
| Halijoto ya mazingira (uendeshaji) | -25 °C ... 55 °C |
| Pato la sasa la mzigo/matokeo | ≤ 500 Ω |
| Pato la volteji ya mzigo/matokeo | ≥ 2 kΩ |
| Uwakilishi wa thamani za matokeo | 16 bits (15 bits + sign) |
| Shinikizo la hewa (uhifadhi/usafiri) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.08 mm² ... 1.5 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | 10 % ... 95 % (non-condensing) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika | 0.08 mm² ... 1.5 mm² |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 85 °C |
| Kumbuka kuhusu teknolojia ya muunganisho | shielded |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 10 % ... 95 % (non-condensing) |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 2.6 W |
| Volti ya majaribio: Ugavi wa 24 V (I/O) / ardhi inayofanya kazi | 500 V AC, 50 Hz, 1 min. |
| Volti ya majaribio: Ugavi wa 7.5 V (mantiki ya basi), Ugavi wa 24 V UANA/ I/O | 500 V AC, 50 Hz, 1 min. |
| Volti ya majaribio: Ugavi wa 7.5 V (mantiki ya basi), ugavi wa 24 V UANA/ ardhi inayofanya kazi | 500 V AC, 50 Hz, 1 min. |
Maelezo ya Bidhaa
Inline, Analog output terminal, Analog outputs: 2, 0 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, connection technology: 2 conductors, transmission rate on the local bus: 500 kBit/s, protection rating: I
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
