FRONT 2,5-V/SA10-EX 1 POS.

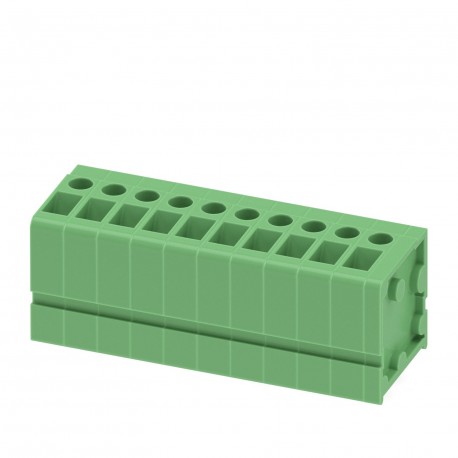

FRONT 2,5-V/SA10-EX 1 POS. 1700103 PHOENIX CONTACT PCB terminal block
$0.00USD
3591 kwenye hisa
Vipimo Muhimu
:0.2 mm² / flexible / > 10 N
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Aina:PC terminal block can be aligned
Lami:5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina | PC terminal block can be aligned |
| Lami | 5 mm |
| Matokeo | Test passed |
| Upeo | 0.35 mm (10 Hz ... 60.1 Hz) |
| Masafa | 10 - 150 - 10 Hz |
| Upana [w] | 7.5 mm |
| Urefu [h] | 24.5 mm |
| Urefu [l] | 18.5 mm |
| Mpangilio wa pini | Linear pinning |
| Nafasi ya kubandika | 5 mm |
| Kasi ya kufagia | 1 octave/min |
| Halijoto | 850 °C |
| Kuongeza kasi | 5g (60.1 Hz ... 150 Hz) |
| Mstari wa bidhaa | COMBICON Terminals M |
| Aina ya bidhaa | Printed circuit board terminal |
| Kipenyo cha shimo | 1.2 mm |
| Aina ya kupachika | Wave soldering |
| Vipimo | IEC 60999-1:1999-11 |
| Utambulisho | 0344 II 2GD / Ex eb IIC Gb |
| Idadi ya safu mlalo | 1 |
| Vipimo vya pini | 0.8 x 0.8 mm |
| Familia ya bidhaa | FRONT 2,5-V-EX |
| Rangi (Nyumba) | green (6021) |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 00 |
| Nyenzo ya mawasiliano | Cu alloy |
| Urefu uliowekwa | 19.5 mm |
| Urefu wa kukatwa | 9 mm |
| Muda wa kuambukizwa | 5 s |
| Mbinu ya muunganisho | Front screw connection |
| Cheti cha IECEx | IECEx KEM 07.0023 U |
| Kukaza torque | 0.4 Nm ... 0.5 Nm |
| Mkondo wa nominella IN | 21 A |
| Volti ya kawaida ya Umoja wa Mataifa | 176 V |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 1 |
| Idadi ya uwezo | 1 |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Idadi ya miunganisho | 1 |
| Urefu wa pini ya solder [P] | 5 mm |
| Muda wa jaribio kwa kila mhimili | 2.5 h |
| Sifa za uso | Tin-plated |
| Kikundi cha nyenzo za kuhami joto | I |
| Pini za solder kwa kila uwezo | 2 |
| CTI kulingana na IEC 60112 | 600 |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 14 |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 2.5 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -50 °C ... 110 °C |
| Cheti cha mtihani wa aina ya EU | KEMA 00ATEX2053 U |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Jaribio la kupanda kwa joto linalohitajika | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Sehemu ya msalaba ya mkondo wa sasa / kondakta iliyokadiriwa | 21 A/2.5 mm² |
| Eneo la kusugulia uso wa chuma (safu ya juu) | Tin (4 - 8 µm Sn) |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) | Tin (4 - 8 µm Sn) |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 0.75 mm² |
| Upinzani wa insulation, nafasi za jirani | > 5 MΩ |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 0.75 mm² |
| Kielelezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la waya yenye mwanga GWIT kulingana na EN 60695-2-13 | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 | 125 °C |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, na kifuniko cha plastiki | 0.25 mm² ... 1.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete bila kifuniko cha plastiki | 0.25 mm² ... 1.5 mm² |
| Sehemu mtambuka ya kondakta/aina ya kondakta/sehemu ya nguvu ya mvuto/thamani halisi | 0.2 mm² / solid / > 10 N |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 0.34 mm² |
Maelezo ya Bidhaa
Printed circuit board terminal block, rated current: 21 A, nominal cross-section: 2.5 mm², number of potentials: 1, number of rows: 1, number of poles per row: 1, article family: FRONT 2.5-V-EX, pitch
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
