FLT-MB-T1-264/12.5-3+1-UT

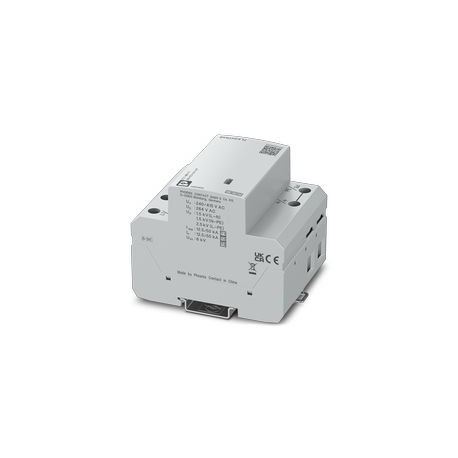

FLT-MB-T1-264/12.5-3+1-UT 1380661 PHOENIX CONTACT Lightning current arrester / leakage current-proof non-plu..
$500.69USD
60 kwenye hisa
Vipimo Muhimu
:I + II + III
Dokezo:2011
Aina:DIN rail module, one-piece
Kina:76.6 mm (incl. DIN rail 7.5 mm)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| I + II + III | |
| Dokezo | 2011 |
| Aina | DIN rail module, one-piece |
| Kina | 76.6 mm (incl. DIN rail 7.5 mm) |
| Upana | 72 mm |
| Urefu | ≤ 5000 m |
| Aina ya EN | T1 + T2 + T3 |
| Aina ya bidhaa | Combination type |
| Uzi wa skrubu | M5 |
| Aina ya kupachika | DIN rail: 35 mm |
| Kundi la nyenzo | I |
| Fungua paneli ya pembeni | No |
| Mlalo wa sauti | 4 Div. |
| Nyenzo za makazi | PBT |
| Kiwango cha uchafuzi wa mazingira | 2 |
| Muda wa majibu tA | ≤ 100 ns |
| Urefu wa kukatwa | 18 mm |
| Mbinu ya muunganisho | Screw connection |
| AWG ya sehemu mtambuka | (converted acc. to IEC) |
| Mshtuko (upasuaji) | 2g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Kukaza torque | 3 Nm (2,5 mm² ... 16 mm²) |
| Njia ya ulinzi | L-N |
| Volti ya kawaida ya Umoja wa Mataifa | 240/415 V AC (TN-S) |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PBT |
| Idadi ya nafasi | 4 |
| Mchanganyiko wa wimbi UOC | 6 kV |
| Kiwango cha ulinzi | IP20 (Installed) |
| Frequency ya nominella fN | 50 Hz (60 Hz) |
| Kategoria ya volteji nyingi | IV |
| IPE ya mkondo uliobaki | ≤ 0.01 mA |
| Thamani ya nyenzo ya CTI | 600 |
| Imekadiriwa IL ya sasa ya mzigo | 80 A (< 55 °C) |
| Mtetemo (uendeshaji) | 0,5g (9 … 200 Hz / 2.5 h / X, Y, Z) |
| Mfumo wa usambazaji wa umeme wa IEC | TN-S |
| Uainishaji wa mtihani wa IEC | T1 + T2 + T3 |
| Tabia ya TOV katika UT(LN) | 457 V AC (5 s / withstand mode) |
| Viwango/vipimo | IEC 61643-11 |
| Tabia ya TOV katika UT(N-PE) | 1200 V AC (200 ms / withstand mode) |
| Ure za volteji zilizobaki (LN) | ≤ 1.5 kV (at In) |
| Sehemu ya msalaba ya kondakta AWG | 13 ... 2 |
| Ure za volteji zilizobaki (L-PE) | ≤ 2.5 kV (at In) |
| Ure za volteji zilizobaki (N-PE) | ≤ 1.5 kV (at In) |
| Sehemu ngumu ya kondakta | 2.5 mm² ... 35 mm² |
| Kiwango cha juu cha voltage inayoendelea UC | 264 V AC |
| Ujumbe wa hitilafu ya ulinzi dhidi ya kuongezeka kwa kasi | optical |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 85 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 2.5 mm² ... 25 mm² |
| Unyevu unaoruhusiwa (uendeshaji) | 5 % ... 95 % |
| Kiwango cha ulinzi wa volteji Juu (LN) | ≤ 1.5 kV |
| Kiwango cha ulinzi wa volteji Juu (L-PE) | ≤ 2.5 kV |
| Kiwango cha ulinzi wa volteji Juu (N-PE) | ≤ 1.5 kV |
| Ukadiriaji wa mkondo wa mzunguko mfupi ISCCR | 25 kA |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye waya wa tawi | 160 A (gG) |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V-0 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 85 °C |
| Fuata ukadiriaji wa sasa wa kukatizwa Ifi(N-PE) | 100 A |
| Fuata uwezo wa kuzimisha wa sasa Ifi(LN) | 25 kA |
| Fuse ya chelezo ya kiwango cha juu zaidi yenye aina ya V kupitia nyaya | 80 A (gG) |
| Jumla ya mkondo wa kutokwa Jumla (10/350) µs | 50 kA |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (LN) | 12.5 kA |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (L-PE) | 12.5 kA |
| Mkondo wa kutokwa kwa nominella Katika (8/20) µs (N-PE) | 50 kA |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (L-PE), chaji | 6.25 As |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (N-PE), chaji | 25 As |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (LN), chaji | 6.25 As |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (LN), nishati maalum | 39 kJ/Ω |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (N-PE), nishati maalum | 625 kJ/Ω |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (L-PE), nishati maalum | 39 kJ/Ω |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (L-PE), thamani ya kilele cha mkondo Iimp | 12.5 kA |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (N-PE), thamani ya kilele cha mkondo Iimp | 50 kA |
| Mkondo wa kutokwa kwa msukumo (10/350) µs (LN), thamani ya kilele cha mkondo Iimp | 12.5 kA |
Maelezo ya Bidhaa
Spark gap-based non-pluggable lightning current arrester / surge protective device free of leakage current for 3-phase power supply networks with separate N and PE (5-conductor system: L1, L2, L3, N,
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
