FC 4-PCB/10

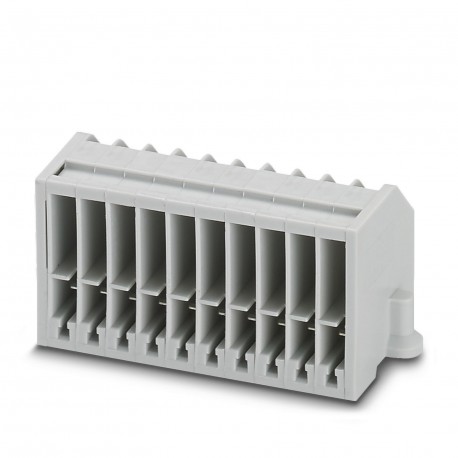

FC 4-PCB/10 3208736 PHOENIX CONTACT Connector
$0.00USD
3830 kwenye hisa
Vipimo Muhimu
Rangi:gray (RAL 7042)
Kina:34.3 mm
Lami:6.1 mm
Upana:97.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Rangi | gray (RAL 7042) |
| Kina | 34.3 mm |
| Lami | 6.1 mm |
| Upana | 97.5 mm |
| Urefu | 29.1 mm |
| Matokeo | Test passed |
| Masafa | 10 Hz ... 150 Hz |
| Uwezo | 10 |
| Umbo la mapigo | Half-sine |
| Kuongeza kasi | 1g (84.2 Hz ... 150 Hz) |
| Aina ya bidhaa | Plug |
| Aina ya kupachika | PCB mounting |
| Vipimo | DIN EN 60255-21-1:1996-05 (following) |
| Idadi ya safu mlalo | 1 |
| Muda wa mshtuko | 11 ms |
| Mkondo wa nominella | 15 A |
| Volti ya kawaida | 320 V |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis |
| Marekebisho ya makala | 01 |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 20 ... 14 (converted acc. to IEC) |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 10 |
| Volti ya kuongezeka iliyokadiriwa | 4 kV |
| Kiwango cha juu cha mzigo wa sasa | 30 A |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 4 mm² |
| Idadi ya miunganisho | 10 |
| Imekadiriwa sehemu nzima ya AWG | 10 |
| Kikundi cha nyenzo za kuhami joto | I |
| Mizunguko ya kuingiza/kutoa | 100 |
| Sehemu ngumu ya kondakta | 0.5 mm² ... 2.5 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Idadi ya mishtuko kwa kila mwelekeo | 3 |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.5 mm² ... 2.5 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 61984 |
| Mkondo wa kuhimili kwa muda mfupi 2.5 mm² | 0.01 kA |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Sumu ya gesi ya moshi NFPA 130 (SMP 800C) | passed |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 20 ... 14 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| NFPA 130 inayoweza kuwaka juu ya uso (ASTM E 162) | passed |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -60 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 1.02 W |
| Kiwango cha joto cha Kalorimetriki NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Ulinzi wa moto kwa magari ya reli (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Msongamano maalum wa macho wa moshi NFPA 130 (ASTM E 662) | passed |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 130 °C |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Maelezo ya Bidhaa
Base housing with printed circuit board, 10 poles
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
