EV-RCM-C1-AC30-DC6

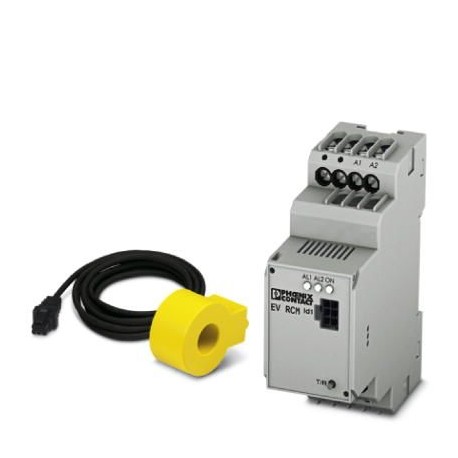

EV-RCM-C1-AC30-DC6 1622450 PHOENIX CONTACT Differential current monitoring
$0.00USD
3479 kwenye hisa
Vipimo Muhimu
GTIN:4055626039794
Ufunguo wa kuagiza:1622450
(Kuweka):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Ukurasa wa katalogi:Page 767 (C-2-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626039794 |
| Ufunguo wa kuagiza | 1622450 |
| (Kuweka) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Ukurasa wa katalogi | Page 767 (C-2-2017) |
| Kitengo cha kufungasha | 1 pc |
| (Vipimo) | IP30 (Inserts) |
| Nchi ya asili | DE (Germany) |
| (Kubadilisha matokeo) | 6 mA |
| Nambari ya ushuru maalum | 90303380 |
| RoHS ya Uchina (Ufungashaji) | Environmentally Friendly Use Period = 50 |
| Mizunguko ya kubadilisha (Ingizo) | 10000 |
| Kina (Ufafanuzi wa Bidhaa) | 70.50 mm |
| Aina (Data Muhimu ya Biashara) | 1-channel |
| Upana (Ufafanuzi wa Bidhaa) | 36 mm |
| Darasa la hali ya hewa (Vipimo) | according to IEC 60271/-1/-2/-3 |
| Urefu (Ufafanuzi wa Bidhaa) | 90 mm |
| Kiwango cha juu cha ubadilishaji wa mkondo (Ingizo) | 5 A (1 N/O contact each) |
| Uzingatiaji (Data Muhimu za Kibiashara) | CE-compliant |
| Kiwango cha ulinzi (Vipimo) | IP20 (Terminal blocks) |
| Masafa ya masafa (Data ya muunganisho) | 45 Hz ... 60 Hz |
| Nafasi ya kupachika (Ugavi wa kifaa) | any |
| Volti ya juu zaidi ya kubadili (Ingizo) | 250 V |
| Product type (Key Commercial Data) | Residual current monitoring module (RCM) for AC charging controllers for private applications (EU/CN) |
| Hali ya kuchaji (Data Muhimu ya Biashara) | Mode 3 |
| Kitendakazi cha kupakia upya (Kubadilisha matokeo) | 3 switch-on attempts at intervals of 15 min. |
| Imekadiriwa kuwa ndani ya mkondo (Kubadilisha matokeo) | 32 A |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 190.000 g |
| Udhibiti wa kiunganishi cha kuchaji (Ingizo) | Alarm relay 1 IΔn: DC residual currents |
| Frequency fn iliyokadiriwa (Kubadilisha matokeo) | ≤ 2000 Hz |
| Kiwango cha volteji ya usambazaji (Data ya muunganisho) | 100 V AC ... 240 V AC (nominal voltage range) |
| Kiwango cha kuchaji (Data Muhimu ya Biashara) | Type 2 |
| Muda wa kuteleza kwa IN (Kubadilisha matokeo) | < 500 ms |
| Mkondo wa mabaki IΔn (Kubadilisha matokeo) | 30 mA |
| Kiwango cha juu cha matumizi ya sasa (Data ya muunganisho) | 22 mA |
| Dokezo kuhusu mguso wa swichi (Ingizo) | Quiescent current |
| Muda wa kushuka kwa IΔn (Kubadilisha matokeo) | < 180 ms |
| Kiwango cha sasa cha kupimia (Kubadilisha matokeo) | 50 A (45 Hz ... 50 Hz) |
| Matumizi ya nishati ya kawaida (Data ya muunganisho) | < 0.5 W (No-load) |
| Idadi ya anwani kama anwani zisizo na/(Ingizo) | 1 |
| Viwango/kanuni (Data Muhimu za Kibiashara) | IECˆ61851-1 |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -25 °C ... 80 °C |
| Muda wa kushuka kwa 5xIΔn (Kubadilisha matokeo) | < 20 ms |
| Maelezo ya ingizo (Hali za mazingira) | Plug-in; front |
| Muda wa majibu kwa 2 x IΔn (Kubadilisha matokeo) | < 70 ms |
| Mbinu ya muunganisho (Kupima kibadilishaji cha mkondo) | Spring-cage connection |
| Mkondo wa tofauti wa nominella (Kubadilisha matokeo) | ± 300 mA (Peak) |
| Ugavi (Kiwango cha kupimia cha mkondo uliobaki) | via RCM module |
| Idadi ya sehemu za kuchaji zinazoungwa mkono (Data Muhimu ya Biashara) | 1 |
| Sehemu ya msalaba ya kondakta AWG (Kipimaji cha mkondo wa umeme) | 24 ... 14 |
| Mbinu ya muunganisho (Kupima masafa ya mkondo uliobaki) | Connector |
| Sehemu ngumu ya kondakta (Kipimaji cha mkondo wa umeme) | 0.2 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Kipimaji cha mkondo wa umeme) | 0.2 mm² ... 2.5 mm² |
| Kipenyo cha koili ya kupimia (Kiwango cha kupimia cha mkondo uliobaki) | 15 mm |
Maelezo ya Bidhaa
The Differential Residual Current Module is used to record AC and DC residual current at AC charging points. The higher-order protection device (e.g. residual current circuit breaker) is protected aga
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
