Kipatikana Bidhaa Maarufu
ELR W3/ 9-500

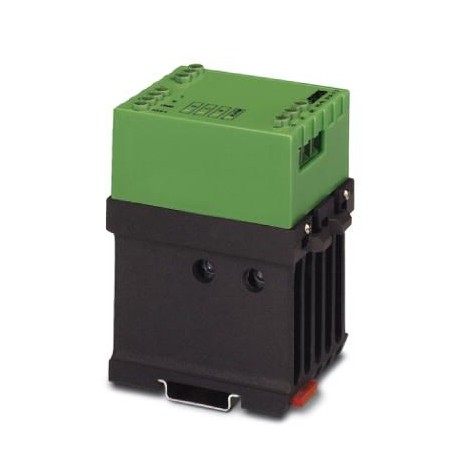

ELR W3/ 9-500 2964186 PHOENIX CONTACT Reversing load relay
$0.00USD
4877 kwenye hisa
Vipimo Muhimu
GTIN:4017918099398
Ufunguo wa kuagiza:2964186
Ukurasa wa katalogi:Page 190 (IF-2011)
Kina (Dokezo):110 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4017918099398 |
| Ufunguo wa kuagiza | 2964186 |
| Ukurasa wa katalogi | Page 190 (IF-2011) |
| Kina (Dokezo) | 110 mm |
| Kitengo cha kufungasha | 1 pc |
| Upana (Dokezo) | 62 mm |
| Urefu (Dokezo) | 84 mm |
| Nchi ya asili | DE (Germany) |
| (Data ya muunganisho 2) | EN 61000-6-4 |
| Nambari ya ushuru maalum | 85364900 |
| (Hali ya mazingira) | Surge protection |
| Uzi wa skrubu (Jumla) | M3 |
| Jina la matokeo (Data ya kuingiza) | AC output |
| Jina la muunganisho (Jumla) | Control circuits |
| Urefu wa kukatwa (Jumla) | 8 mm |
| Mkondo wa kuongezeka (Data ya kuingiza) | 230 A (tp = 10 ms, at 25 °C) |
| Mbinu ya muunganisho (Jumla) | Screw connection |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Mkondo wa uvujaji (Data ya kuingiza) | typ. 7 mA |
| Volti ya mabaki (Data ya kuingiza) | typ. 1.5 V |
| Uteuzi (Data ya muunganisho 2) | Power station requirements |
| Dalili (Hali ya mazingira) | Red LED |
| Jina la kuingiza (Hali za mazingira) | Control input right/left |
| Pakia masafa ya sasa (Data ya kuingiza) | 150 mA |
| Aina ya ulinzi (Data ya kuingiza) | Surge protection |
| Uzi wa skrubu (Data ya muunganisho 1) | M3 |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Jina la muunganisho (Data ya muunganisho 1) | Load circuit |
| Onyesho la hali (Hali ya mazingira) | Yellow LED |
| Kiwango cha volteji kinachofanya kazi (Data ya kuingiza) | 110 V AC ... 550 V AC |
| Urefu wa kuondoa (Data ya muunganisho 1) | 8 mm |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 662.220 g |
| Sehemu ya msalaba ya kondakta AWG (Jumla) | 24 ... 10 |
| Mbinu ya muunganisho (Data ya muunganisho 1) | Screw connection |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Mkondo tulivu (Hali za mazingira) | 40 mA |
| Sehemu ngumu ya kondakta (Jumla) | 0.2 mm² ... 6 mm² |
| Mzunguko wa kinga (Hali ya mazingira) | Reverse polarity protection Polarity protection diode |
| Volti ya uendeshaji iliyokadiriwa Ue (Data ya kuingiza) | 500 V AC |
| Hali ya uendeshaji (Towe la data ya kutoa) | 100% operating factor |
| Saketi/kipengele cha kinga (Data ya kuingiza) | RC element |
| Viwango/kanuni (Data ya muunganisho 2) | EN 61000-6-2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Jumla) | 0.2 mm² ... 4 mm² |
| Masafa ya kubadili (Hali za mazingira) | < 10 Hz (At cos φ > 0.5) |
| Nafasi ya kupachika (Towe la data ya pato) | Vertical (horizontal DIN rail) |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 60 °C |
| Masafa ya kugeuza (Towe la mzigo wa data) | ≤ 10 Hz (At cos φ = 0.5) |
| Kiwango cha volteji kinachosababisha (Hali za mazingira) | 19.2 V DC ... 30 V DC |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Green LED |
| Maagizo ya uunganishaji (Towe la upakiaji wa data ya pato) | Can be aligned with > 20 mm spacing |
| Sehemu ya msalaba ya kondakta AWG (Data ya muunganisho 1) | 24 ... 10 |
| IC ya mkondo inayoendesha iliyokadiriwa (Hali za mazingira) | 7.5 mA |
| UC iliyokadiriwa kuwa na volteji inayoendesha (Hali za mazingira) | 24 V DC |
| Kiwango cha juu cha masafa ya kurudi nyuma (Hali za mazingira) | 10 Hz |
| Sehemu ngumu ya kondakta (Data ya muunganisho 1) | 0.2 mm² ... 6 mm² |
| Jaribio la kuingiza/kutoa volteji (Towe la mzigo wa data ya kutoa) | 2.5 kV |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -20 °C ... 70 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Data ya muunganisho 1) | 0.2 mm² ... 4 mm² |
| Kiwango cha volteji kwa kurejelea UC (Hali za mazingira) | 0.8 ... 1.25 |
| Muda wa kubadili RL/LL (muda wa kuwasha) (Hali ya mazingira) | 20 ms |
| Muda wa mmenyuko katika operesheni ya kawaida ya mzigo (Hali ya mazingira) | 50 ms |
Maelezo ya Bidhaa
Electronic inverter, for direct activation of consumers in the three-phase network, with light indication and protection circuit, output: 110-550 V AC/3 x 9 A
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
