Kipatikana Bidhaa Maarufu
ELR 3-230AC/500AC- 2

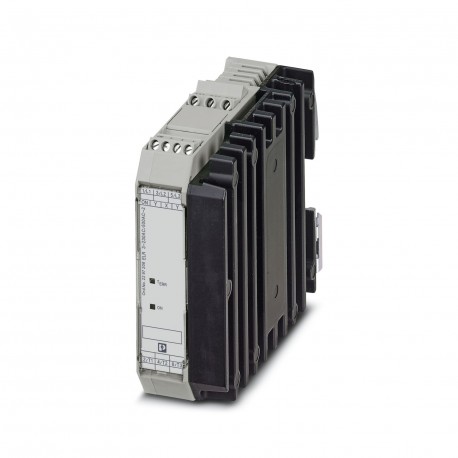

ELR 3-230AC/500AC- 2 2297206 PHOENIX CONTACT Solid-state contactor
$0.00USD
3988 kwenye hisa
Vipimo Muhimu
:60 Hz
FLA:2 A (at 500 V, AC Resistance)
SCCR:5 kA (20 A RK5 (standard fault) fuse)
Kina:114.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 60 Hz | |
| FLA | 2 A (at 500 V, AC Resistance) |
| SCCR | 5 kA (20 A RK5 (standard fault) fuse) |
| Kina | 114.5 mm |
| Upana | 40 mm |
| Urefu | 99 mm |
| Jina la kuingiza | Control input right/left |
| Cheti | NMFT.E323771 |
| Aina ya bidhaa | Solid-state contactor |
| Uzi wa skrubu | M3 |
| Dokezo la mkutano | Can be aligned with spacing = 20 mm |
| Aina ya kupachika | DIN rail mounting |
| Mkondo wa kuongezeka | 200 A (t = 10 ms) |
| Hali ya uendeshaji | 100% operating factor |
| Onyesho la hali | LED (yellow) |
| Mkondo wa kuvuja | 6 mA |
| Masafa ya mtandao mkuu | 50 Hz |
| Thamani ya juu zaidi ya mzigo | 250 A2s |
| Marekebisho ya makala | 05 |
| Dalili ya hitilafu | Red LED |
| Idadi ya awamu | 3 |
| Volti ya mabaki | < 1.5 V |
| Urefu wa kukatwa | 8 mm |
| Mbinu ya muunganisho | Screw connection |
| Nafasi ya kupachika | Vertical (horizontal DIN rail) |
| Kukaza torque | 0.5 Nm ... 0.6 Nm |
| Pakia masafa ya sasa | 100 mA ... 2 A (see to derating) |
| Mzunguko wa kinga | Surge protection; Varistor |
| Kiwango cha uchafuzi wa mazingira | 2 |
| Volti ya kuongezeka iliyokadiriwa | 6 kV |
| Masafa ya kubadili | ≤ 1 Hz |
| Kizingiti cha kubadili | 48 V AC (“0” signal) |
| Kiwango cha ulinzi | IP20 |
| Kategoria ya volteji nyingi | III |
| Volti ya kilele nje ya jimbo | 1200 V |
| Viwango/kanuni | DIN EN 50178 |
| Kiwango cha volteji ya uendeshaji | 48 V AC ... 575 V AC |
| Volti ya insulation iliyokadiriwa | 500 V |
| Ulinzi wa voltage ya kuongezeka | > 575 V AC |
| Kiwango cha volteji kinachosababisha | 92 V AC ... 253 V AC |
| IC ya mkondo inayoendesha iliyokadiriwa | 12.5 mA |
| UC ya volteji inayoamilisha iliyokadiriwa | 230 V AC |
| Volti ya uendeshaji iliyokadiriwa Ue | 500 V AC |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 14 |
| Volti ya majaribio (Ingizo/matokeo) | 5 kVrms(50 Hz, 60 s) |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 2.5 mm² |
| Halijoto ya mazingira (uendeshaji) | -25 °C ... 70 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Mkondo wa uendeshaji uliokadiriwa katika AC-51 | 2 A |
| Mkondo wa uendeshaji uliokadiriwa katika AC-53a | 2 A |
| Kiwango cha volteji kwa kurejelea UC | 0.4 ... 1.1 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 70 °C |
| Sifa za insulation kati ya voltage ya pembejeo ya udhibiti hadi kwenye mzunguko mkuu | Basic insulation |
Maelezo ya Bidhaa
Three-phase semiconductor contactor with 230 V AC input, 2 A output current, zero voltage switch, optionally with thermal fuse
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
