ELR 1-SC-24DC/600AC-50

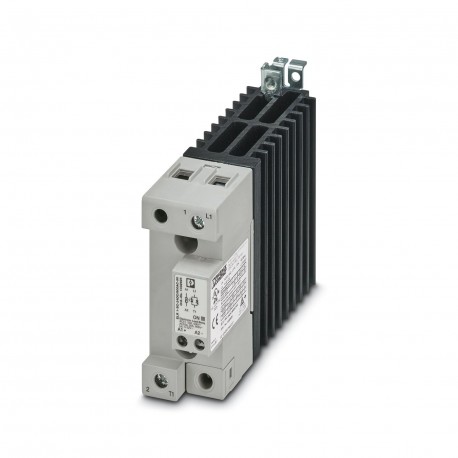

ELR 1-SC-24DC/600AC-50 1032926 PHOENIX CONTACT Single-phase solid-state contactor, input voltage: 24 V DC, o..
$0.00USD
4246 kwenye hisa
Vipimo Muhimu
GTIN:4055626536897
Ufunguo wa kuagiza:1032926
(Michoro):
Ukurasa wa katalogi:Page 49 (C-5-2019)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626536897 |
| Ufunguo wa kuagiza | 1032926 |
| (Michoro) | |
| Ukurasa wa katalogi | Page 49 (C-5-2019) |
| Kitengo cha kufungasha | 1 pc |
| (Data ya kuingiza) | 16 A (TA= 40 °C) |
| Kina (Michoro) | 141 mm |
| Upana (Michoro) | 35 mm |
| Nchi ya asili | MT (Malta) |
| ETIM 5.0 (eCl@ss) | EC002055 |
| ETIM 6.0 (eCl@ss) | EC002055 |
| ETIM 7.0 (eCl@ss) | EC002055 |
| Urefu (Michoro) | 110 mm |
| (Data ya muunganisho 2) | EN 55011 |
| Nambari ya ushuru maalum | 85362010 |
| (Hali ya mazingira) | ≥ 4 V DC (“1” signal) |
| Uzi wa skrubu (Jumla) | M3 |
| Jina la matokeo (Data ya kuingiza) | Load output |
| Jina la muunganisho (Jumla) | Control circuits |
| Urefu wa kukatwa (Jumla) | 8 mm |
| Mkondo wa kuongezeka (Data ya kuingiza) | 1900 A (t = 10 ms) |
| Mbinu ya muunganisho (Jumla) | Screw connection |
| Mkondo wa uvujaji (Data ya kuingiza) | < 3 mA (In off state) |
| eCl@ss 6.0 (Uainishaji) | 27371000 |
| eCl@ss 7.0 (Uainishaji) | 27371014 |
| eCl@ss 8.0 (Uainishaji) | 27371014 |
| eCl@ss 9.0 (Uainishaji) | 27371014 |
| Volti ya mabaki (Data ya kuingiza) | < 1 V |
| Uzi wa skrubu (Data ya muunganisho) | M4 |
| Uteuzi (Data ya muunganisho 2) | Standards/regulations |
| Jina la kuingiza (Hali za mazingira) | Control input |
| Pakia masafa ya sasa (Data ya kuingiza) | 500 mA ... 50 A (see to derating) |
| Aina ya ulinzi (Data ya kuingiza) | Varistor |
| Jina la muunganisho (Data ya muunganisho) | Load circuit |
| Urefu wa kuondoa (Data ya muunganisho) | 12 mm |
| Mbinu ya muunganisho (Data ya muunganisho) | Screw connection |
| Kiwango cha volteji kinachofanya kazi (Data ya kuingiza) | 42 V AC ... 660 V AC |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 520.000 g |
| Sehemu ya msalaba ya kondakta AWG (Jumla) | 18 ... 12 |
| Sehemu ngumu ya kondakta (Jumla) | 0.5 mm² ... 2.5 mm² |
| Kizingiti cha kubadilisha (Hali za mazingira) | ≤ 1 V DC (“0” signal) |
| Viwango/kanuni (Data ya muunganisho 2) | EN 61000-4-2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Jumla) | 0.5 mm² ... 2.5 mm² |
| Nafasi ya kupachika (Towe la data ya pato) | Vertical (horizontal DIN rail) |
| Masafa ya upitishaji (Hali za mazingira) | 25 Hz |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -30 °C ... 70 °C |
| Sehemu ya msalaba ya kondakta AWG (Data ya muunganisho) | 14 ... 10 |
| Mkondo wa uendeshaji uliokadiriwa katika AC-51 (Data ya kuingiza) | 50 A |
| Kiwango cha volteji kinachosababisha (Hali za mazingira) | 4 V DC ... 32 V DC |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Green LED |
| Mkondo wa uendeshaji uliokadiriwa katika AC-53a (Data ya kuingiza) | 30 A (TA= 25 °C) |
| Maagizo ya uunganishaji (Towe la upakiaji wa data ya pato) | Can be aligned with ≥ 22.5 mm spacing |
| Sehemu ngumu ya kondakta (Data ya muunganisho) | 2.5 mm² ... 6 mm² |
| IC ya mkondo inayoendesha iliyokadiriwa (Hali za mazingira) | approx. 12 mA |
| UC iliyokadiriwa kuwa na volteji inayoendesha (Hali za mazingira) | 24 V DC |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Data ya muunganisho) | 1 mm² ... 4 mm² |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 80 °C |
Maelezo ya Bidhaa
Single-phase semiconductor contactor, input voltage: 24 V DC, output current: 50 A, zero voltage switch
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Block diagram
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
