DMC 1,5/14-G1F-3,5-LRP26AUTHRR

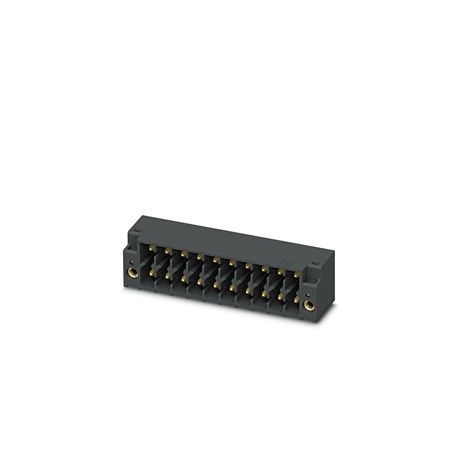

DMC 1,5/14-G1F-3,5-LRP26AUTHRR 1715229 PHOENIX CONTACT Housing base printed circuit board, number of poles: ..
$0.00USD
4647 kwenye hisa
Vipimo Muhimu
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Lami:3.5 mm
Matokeo:Test passed
Mchakato:Reflow/wave soldering
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Lami | 3.5 mm |
| Matokeo | Test passed |
| Mchakato | Reflow/wave soldering |
| Upeo | 0.35 mm (10 Hz ... 60.1 Hz) |
| Kiwango cha ESD | (D) electrostatically conductive |
| Masafa | 10 - 500 - 10 Hz |
| Upana [w] | 56 mm |
| Urefu [h] | 13.4 mm |
| Urefu [l] | 11.6 mm |
| Mpangilio wa pini | Linear pinning |
| Nafasi ya kubandika | 2.50 mm |
| Kasi ya kufagia | 1 octave/min |
| Mstari wa bidhaa | COMBICON Connectors S |
| Aina ya bidhaa | PCB headers |
| Kipenyo cha shimo | 1.4 mm |
| Aina ya kupachika | THR soldering |
| Idadi ya mizunguko | 100 |
| Vipimo | IEC 60512-1-1:2002-02 |
| Idadi ya safu mlalo | 2 |
| Vipimo vya pini | 0.8 x 0.8 mm |
| Familia ya bidhaa | DMC 1,5/..-G1F-THR |
| Mkazo wa joto | 100 °C/168 h |
| Upana wa tepi [W] | 88 mm |
| Rangi (Nyumba) | black (9005) |
| Nyenzo ya mawasiliano | Cu alloy |
| Mkazo unaosababisha kutu | 1.0 dm3SO2on 300 dm3/40 °C/1 cycle |
| Urefu uliowekwa | 10.8 mm |
| Kukaza torque | 0.2 Nm |
| Aina ya kifungashio | 88 mm wide tape |
| [A] kipenyo cha koili | 330 mm |
| Upinzani wa mguso | 2 mΩ |
| Mkondo wa nominella IN | 8 A |
| Volti ya kawaida ya Umoja wa Mataifa | 160 V |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | LCP |
| Idadi ya nafasi | 14 |
| Idadi ya uwezo | 28 |
| Aina ya kifungashio cha nje | Transparent-Bag |
| Volti iliyokadiriwa (II/2) | 250 V |
| Upinzani wa mguso R1 | 2 mΩ |
| Upinzani wa mguso R2 | 1.8 mΩ |
| Idadi ya miunganisho | 28 |
| Volti iliyokadiriwa (III/2) | 160 V |
| Volti iliyokadiriwa (III/3) | 160 V |
| Urefu wa pini ya solder [P] | 2.6 mm |
| Muda wa jaribio kwa kila mhimili | 2 h |
| Sifa za uso | partially gold-plated |
| Kiwango cha Unyevu Kinachoathiriwa na Unyevu | MSL 1 |
| Kikundi cha nyenzo za kuhami joto | IIIa |
| Pini za solder kwa kila uwezo | 1 |
| CTI kulingana na IEC 60112 | 175 |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 2.5 kV |
| Idadi ya nafasi zilizojaribiwa | 9 |
| Mizunguko ya kuingiza/kutoa | 100 |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 2.5 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 2.5 kV |
| Mizunguko ya solder katika mtiririko mpya | 3 |
| Kipimo cha jumla cha koili ya [W2] | 94.4 mm |
| Uainishaji wa halijoto Tc | 260 °C |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Kiwango cha R22 cha upinzani wa mguso | 1.9 mΩ |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 105 °C (dependent on the derating curve) |
| Volti ya insulation iliyokadiriwa (II/2) | 250 V |
| Volti ya insulation iliyokadiriwa (III/2) | 160 V |
| Volti ya insulation iliyokadiriwa (III/3) | 160 V |
| umbali wa chini kabisa wa kuteleza (II/2) | 2.5 mm |
| Volti inayostahimili masafa ya nguvu | 1.39 kV |
| umbali wa chini kabisa (III/2) | 1.6 mm |
| umbali wa chini kabisa (III/3) | 2.5 mm |
| Punguza nguvu kwa kila pos. takriban. | 1.4 N |
| Nguvu ya kuingiza kwa kila nafasi ni takriban. | 2.6 N |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Msukumo hustahimili volteji katika usawa wa bahari | 2.95 kV |
| Eneo la mguso wa uso wa chuma (safu ya juu) | Gold (0.8 - 1.4 µm Au) |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Faharasa ya ufuatiliaji linganishi (IEC 60112) | CTI 175 |
| Eneo la kusugulia uso wa chuma (safu ya juu) | Gold (0.1 - 0.8 µm Au) |
| Eneo la mguso wa uso wa chuma (safu ya kati) | Nickel (2 - 4 µm Ni) |
| Kishikilia mguso katika kiingilio Mahitaji >20 N | Test passed |
| Eneo la kusugulia uso wa chuma (safu ya kati) | Nickel (2 - 4 µm Ni) |
| Upinzani wa insulation, nafasi za jirani | > 5 MΩ |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (II/2) | 1.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/2) | 1.5 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/3) | 1.5 mm |
Maelezo ya Bidhaa
Base housing printed circuit board, nominal section: 1.5 mm², color: black, rated current: 8 A, sizing voltage (III/2): 160 V, surface contacts: Gold, contact type: Male, Number of potentials: 28, Num
