DIKD 1,5-PV

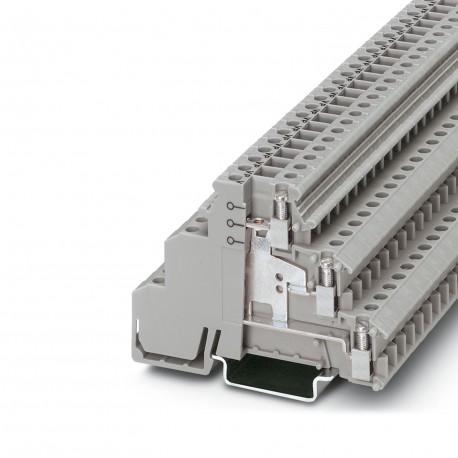

DIKD 1,5-PV 2715092 PHOENIX CONTACT Sensor/actuator terminal block
$0.00USD
3439 kwenye hisa
Vipimo Muhimu
:2.5 mm² / 0.7 kg
Rangi:gray (RAL 7042)
Upana:6.2 mm
Urefu:72.5 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| 2.5 mm² / 0.7 kg | |
| Rangi | gray (RAL 7042) |
| Upana | 6.2 mm |
| Urefu | 72.5 mm |
| Matokeo | Test passed |
| Uwezo | 1 |
| Mapinduzi | 135 |
| Aina ya bidhaa | Sensor/actuator terminal block |
| Uzi wa skrubu | M3 |
| Aina ya kupachika | NS 35/7,5 |
| Vipimo | DIN EN 50155 (VDE 0115-200):2018-05 |
| Idadi ya safu mlalo | 3 |
| Kasi ya mzunguko | 10 (+/- 2) rpm |
| Mkondo wa nominella | 24 A |
| Volti ya kawaida | 250 V |
| Fungua paneli ya pembeni | No |
| Maelekezo ya majaribio | X-, Y- and Z-axis (pos. and neg.) |
| Marekebisho ya makala | 04 |
| Urefu wa kukatwa | 8 mm |
| Muda wa kuambukizwa | 30 s |
| AWG ya sehemu mtambuka | 24 ... 12 (converted acc. to IEC) |
| Kukaza torque | 0.5 ... 0.6 Nm |
| Kina cha NS 35/15 | 62 mm |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Kina kwenye NS 35/7,5 | 54.5 mm |
| Nyenzo za kuhami joto | PA |
| Volti ya kuongezeka iliyokadiriwa | 4 kV |
| Sehemu ya kuweka nguvu ya jaribio | 1 N |
| Kiwango cha juu cha mzigo wa sasa | 32 A (in case of a 4 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| Kategoria ya volteji nyingi | III |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Idadi ya miunganisho | 6 |
| Mpangilio wa volteji ya jaribio | 1.5 kV |
| Usaidizi wa reli/urekebishaji wa DIN | NS 35 |
| Kikundi cha nyenzo za kuhami joto | I |
| Kipimo cha ndani cha silinda | A3 |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 4 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 70 °C |
| Sehemu/uzito wa kondakta | 0.2 mm² / 0.2 kg |
| Halijoto ya kawaida (utendaji) | -5 °C ... 70 °C |
| Halijoto ya mazingira (uendeshaji) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Idadi ya miunganisho kwa kila ngazi | 2 |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Muunganisho katika acc. na kiwango cha kawaida | IEC 60947-7-1 |
| Unyevu unaoruhusiwa (uendeshaji) | 20 % ... 90 % |
| Jaribio la kupanda kwa joto linalohitajika | Increase in temperature ≤ 45 K |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V2 |
| Halijoto ya kawaida (uhifadhi/usafiri) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sehemu ya msalaba ya kondakta, inayonyumbulika [AWG] | 24 ... 14 (converted acc. to IEC) |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) | 30 % ... 70 % |
| Sehemu nzima yenye daraja la kuingiza, imara | 4 mm² |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 1 mm² |
| Sehemu nzima yenye daraja la kuingiza, linalonyumbulika | 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 1 mm² |
| Matumizi ya nyenzo za kuhami tuli katika baridi | -40 °C |
| Usambazaji wa nguvu wa kiwango cha juu kwa hali ya kawaida | 0.77 W |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete chenye mkono wa plastiki) | 0.25 mm² ... 2.5 mm² |
| Kiashiria cha halijoto ya nyenzo za kuhami joto (Elec., UL 746 B) | 125 °C |
| Sehemu ya msalaba ya kondakta inayonyumbulika (kipete bila kifuniko cha plastiki) | 0.25 mm² ... 2.5 mm² |
| Kiashiria cha halijoto cha nyenzo za kuhami joto (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 1 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 1 mm² |
Maelezo ya Bidhaa
Terminal block for detectors/actuators, with potential splices, nominal voltage: 250 V, nominal current: 24 A, connection type: Screw connection, 1., 2. and 3rd floor, Dimensioning cross-section: 2.5
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
