DFMC 1,5/ 6-ST-3,5-LR 2BD:7-6

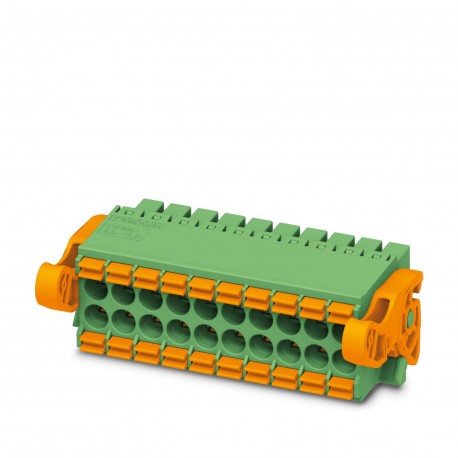

DFMC 1,5/ 6-ST-3,5-LR 2BD:7-6 1117870 PHOENIX CONTACT Connector for printed circuit board, number of poles: ..
$0.00USD
4485 kwenye hisa
Vipimo Muhimu
:Cross-section: 0.34 mm²; Length: 7 mm
Hatua:3.5 mm
Matokeo:Approved Test
Upeo:0.35 mm (10 Hz ... 60.1 Hz)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Cross-section: 0.34 mm²; Length: 7 mm | |
| Hatua | 3.5 mm |
| Matokeo | Approved Test |
| Upeo | 0.35 mm (10 Hz ... 60.1 Hz) |
| Upana [w] | 27.9 mm |
| masafa | 10 - 150 - 10 Hz |
| Urefu [h] | 13.25 mm |
| Urefu [l] | 27.79 mm |
| Uchunguzi | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Urefu wa Maganda | 10 mm |
| Mizunguko ya Kuziba | 25 |
| Kasi ya kufagia | 1 octave/min |
| Kuongeza kasi | 50 m/s² (60.1 Hz ... 150 Hz) |
| Ujenzi | Plug-in part |
| Mstari wa Bidhaa | COMBICON Connectors S |
| Aina ya Bidhaa | Printed Circuit Board Connector |
| Mapitio ya Makala | 02 |
| Mfumo wa kufunga | Lace lock |
| Idadi ya safu mlalo | 2 |
| Urefu wa Jumla | 13.25 mm |
| Familia ya Bidhaa | DFMC 1.5/.. -ST-LR |
| Mkazo wa joto | 105 °C/168 h |
| Flange ya kubana | Lock & Release extractor lever |
| Rangi (Nyumba) | Green (6021) |
| Aina ya muunganisho | Push-in spring connection |
| Sehemu ya Majina | 1.5 mm² |
| Idadi ya nguzo | 6 |
| Maelekezo ya Mtihani | X, Y, and Z axes |
| Mfumo wa Kiunganishi | COMBICON DFMC 1.5 |
| Nyenzo ya mawasiliano | Cu Alloy |
| Mpango wa Vipimo | |
| Idadi ya mizunguko | 25 |
| Uchovu wa kutu | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Aina ya kifungashio | Boxed Packaging |
| Upinzani wa mguso | 2 mΩ |
| Mkondo wa Majina KATIKA | 8 A |
| Volti ya kawaida ya Umoja wa Mataifa | 160 V |
| Vipimo vya Mtihani | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Volti ya AC inayoweza kubebeka | 1.39 kV |
| Nyenzo za kuhami joto | PA |
| Idadi ya uwezo | 12 |
| Sehemu ya Kondakta wa AWG | 24 ... 16 |
| Rangi (Kipengele cha Hifadhi) | Orange (2003) |
| Upinzani wa Kuwasiliana R1 | 2 mΩ |
| Upinzani wa Kuwasiliana R2 | 2.3 mΩ |
| Idadi ya miunganisho | 12 |
| Nguvu ya programu-jalizi takriban. | 3 N |
| Volti ya kawaida (II/2) | 320 V |
| Idadi ya nguzo zilizojaribiwa | 20 |
| Volti ya ukubwa (III/3) | 160 V |
| Muda wa jaribio kwa kila mhimili | 2.5 h |
| Aina ya Muunganisho wa Mawasiliano | Female |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 1.5 mm² |
| Sifa za Uso | Malleable cast iron tinning |
| Koleo za crimp zinazopendekezwa | 1212034 CRIMPFOX 6 |
| Kikundi cha nyenzo za kuhami joto | I |
| CTI kulingana na IEC 60112 | 600 |
| Sehemu ya kondakta inayonyumbulika | 0.2 mm² ... 1.5 mm² |
| Kipenyo cha kupima kiume / Kipenyo | 2.4 mm x 1.5 mm / 1.6 mm |
| Volti ya vipimo (III/2) | 160 V |
| Halijoto ya Mazingira (Huduma) | -40 °C ... 105 °C (depending on the rating curve) |
| Halijoto ya Mazingira (Kuweka) | -5 °C ... 100 °C |
| Mwelekeo wa Muunganisho Kiendeshi/PCB | 0 ° |
| Volti ya muda mfupi ya nominella (II/2) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (II/2) | 320 V |
| Volti ya muda mfupi ya nominella (III/2) | 2.5 kV |
| Volti ya muda mfupi ya nominella (III/3) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (III/2) | 160 V |
| Ukubwa wa Voltage ya Insulation (III/3) | 160 V |
| Thamani ya chini kabisa ya mstari wa kuteleza (II/2) | 1.6 mm |
| Volti ya mshtuko inayoweza kubebeka katika usawa wa bahari | 2.95 kV |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/2) | 1.5 mm |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/3) | 2 mm |
| Upinzani wa Insulation Nguzo Zilizo Karibu | > 5 MΩ |
| Volti ya muda mfupi ya vipimo (II/2) | 2.5 kV |
| Darasa la kuwaka kulingana na UL 94 | V0 |
| Nishati inapoondolewa kwa kutumia nguzo takriban. | 2 N |
| Volti ya Muda ya Vipimo (III/2) | 2.5 kV |
| Volti ya muda mfupi ya vipimo (III/3) | 2.5 kV |
| Eneo la mguso wa uso wa chuma (safu ya juu) | Tin (4 - 8 μm Sn) |
| Halijoto ya Mazingira (Uhifadhi/Usafiri) | -40 °C ... 70 °C |
| Uso wa chuma wa sehemu ya mwisho (safu ya juu) | Tin (4 - 8 μm Sn) |
| Unyevu wa hewa (uhifadhi/usafiri) | 30 % ... 70 % |
| kofia za vidole vyenye kola yenye insulation, kulingana na DIN 46228-4 | Cross-section: 0.14 mm²; Length: 8 mm |
| Joto la mtihani wa ugumu wa mpira kulingana na EN 60695-10-2 | 125 °C |
| Upinzani dhidi ya mikondo ya uvujaji (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Sehemu ya kondakta inayonyumbulika yenye kifuniko cha vidole vya miguu, yenye mkono wa plastiki | 0.14 mm² ... 0.75 mm² |
| kofia za vidole bila kola ya kuhami joto, kulingana na DIN 46228-1 | Cross-section: 0.25 mm²; Length: 7 mm |
| Sehemu ya kondakta inayonyumbulika yenye kofia ya vidole, bila kifuniko cha plastiki | 0.25 mm² ... 1.5 mm² |
| Thamani ya Chini Zaidi ya Umbali wa Insulation ya Hewa - Sehemu Isiyo na Sawa (II/2) | 1.5 mm |
| Thamani ya Chini Zaidi ya Umbali wa Kinga Hewa - Sehemu Isiyo na Uwiano (III/2) | 1.5 mm |
| thamani ya chini kabisa ya umbali wa insulation ya hewa - uwanja usio na usawa (III/3) | 1.5 mm |
| Sehemu ya Kondakta/Aina ya Kondakta/Thamani ya Kawaida ya Nguvu ya Kukaza/Thamani Halisi | 0.2 mm² / rigid / > 10 N |
| Idadi ya kuwaka ya nyuzi za incandescent za GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la nyuzi za incandescent GWIT kulingana na EN 60695-2-13 | 775 |
Maelezo ya Bidhaa
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, dimensioning voltage (III/2): 160 V, contact surface: Tin, contact type: Female connection, Number of
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
