DEK-REL-24/1/AKT

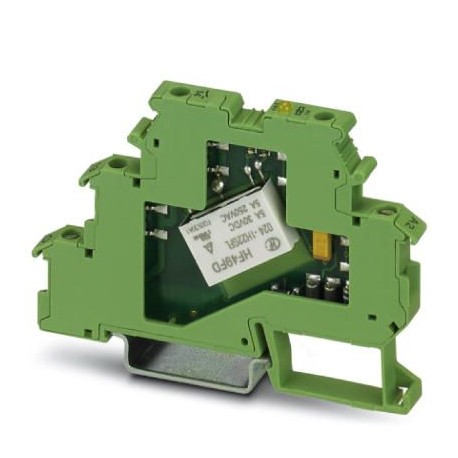

DEK-REL- 24/1/AKT 2964063 PHOENIX CONTACT Relay Module
$0.00USD
4008 kwenye hisa
Vipimo Muhimu
GTIN:4017918099374
Ufunguo wa kuagiza:2964063
(Upande wa koili):120 W (at 24 V DC - up to 35°)
Ukurasa wa katalogi:Page 439 (C-5-2017)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4017918099374 |
| Ufunguo wa kuagiza | 2964063 |
| (Upande wa koili) | 120 W (at 24 V DC - up to 35°) |
| Ukurasa wa katalogi | Page 439 (C-5-2017) |
| Kina (Dokezo) | 56 mm |
| Kitengo cha kufungasha | 10 pc |
| Upana (Dokezo) | 6.2 mm |
| Urefu (Dokezo) | 80 mm |
| Torque (Jumla) | 0.5 Nm |
| Nchi ya asili | CN (China) |
| Dokezo (Upande wa mguso) | Use of EB 80-DIK... bridges in the DEK terminal blocks: Absorption of humidity from the ambient air as well as an unfavorable tolerance between a larger number of DEK terminal blocks and the EB 80-DIK... bridge may cause (minor) expansion of the DEK housing. When the EB 80-DIK... bridges are used, therefore, it is recommended that these be disconnected after about 10 to 12 DEK terminal blocks and a wire bridge to the next DEK terminal block be inserted in their place. |
| Nambari ya ushuru maalum | 85364190 |
| Uzi wa skrubu (Jumla) | M3 |
| Aina ya mguso (Upande wa koili) | 1 N/O contact |
| Jina la muunganisho (Jumla) | Coil side |
| Urefu wa kukatwa (Jumla) | 8 mm |
| Mbinu ya muunganisho (Jumla) | Screw connection |
| Aina ya noti (Upande wa mawasiliano) | Note on application |
| (Viwango na Kanuni) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nyenzo ya mguso (Upande wa koili) | AgNi, hard gold-plated |
| Hali ya uendeshaji (Upande wa mguso) | 100% operating factor |
| (Upande wa kutoa data ya muunganisho) | EN 50178 |
| Uzito halisi (SAP) (Upande wa mguso) | 22.9 g |
| Nafasi ya kupachika (Upande wa mguso) | any |
| Kiwango cha juu cha mkondo wa kukimbilia (Upande wa koili) | 5 A |
| Kiwango cha chini cha ubadilishaji wa mkondo (Upande wa koili) | 1 mA |
| Aina ya mguso wa swichi (Upande wa koili) | Double contact |
| Torque (Upande wa kuingiza data ya muunganisho) | 0.5 Nm |
| Maagizo ya kuunganisha (Upande wa mawasiliano) | In rows with zero spacing |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 22.900 g |
| Sehemu ya msalaba ya kondakta AWG (Jumla) | 24 ... 14 |
| Volti ya juu zaidi ya kubadili (Upande wa koili) | 250 V AC |
| Volti ya chini kabisa ya kubadili (Upande wa koili) | 0.1 V |
| RoHS ya China (Viwango na Kanuni) | Environmentally Friendly Use Period = 50 |
| Muda wa huduma ya mitambo (Upande wa mawasiliano) | approx. 2x 107cycles |
| Sehemu ngumu ya kondakta (Jumla) | 0.2 mm² ... 2.5 mm² |
| Kupunguza mkondo unaoendelea (Upande wa Coil) | 3 A (5 A up to 35°C at 24 V DC) |
| Mzunguko wa kinga (Hali ya mazingira) | Bridge rectifier Bridge rectifier |
| Insulation (Upande wa kutoa data ya muunganisho) | Basic insulation |
| Uzi wa skrubu (Upande wa kuingiza data ya muunganisho) | M3 |
| Muda wa kawaida wa kutolewa (Hali ya mazingira) | 15 ms |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Jumla) | 0.2 mm² ... 2.5 mm² |
| Muda wa kawaida wa majibu (Hali za mazingira) | 5 ms |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -20 °C ... 50 °C |
| Jina la muunganisho (Upande wa kuingiza data ya muunganisho) | Contact side |
| Volti ya kuingiza ya nominella UN (Hali za mazingira) | 24 V AC/DC |
| Urefu wa kuondoa (Upande wa kuingiza data ya muunganisho) | 8 mm |
| Kizuizi cha matumizi (Data Muhimu za Kibiashara) | EMC: class A product, see manufacturer's declaration in the download area |
| Mbinu ya muunganisho (Upande wa kuingiza data ya muunganisho) | Screw connection |
| Onyesho la volteji ya uendeshaji (Hali ya mazingira) | Yellow LED |
| Mkondo wa kawaida wa pembejeo katika Umoja wa Mataifa (Hali ya Mazingira) | 6.5 mA |
| Kiwango cha uchafuzi (Upande wa utoaji wa data ya muunganisho) | 2 |
| Ukadiriaji wa kukatiza (mzigo wa ohmic) upeo. (Upande wa koili) | 72 W (at 24 V DC) |
| Kategoria ya overvoltage (Upande wa kutoa data ya muunganisho) | III |
| Viwango/kanuni (Upande wa kutoa data ya muunganisho) | IEC 60664 |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -20 °C ... 70 °C |
| Jaribio la mgusano wa vilima/mgusano wa relay ya volteji (Upande wa mgusano) | 2 kV AC (50 Hz, 1 min.) |
| Sehemu ya msalaba ya kondakta AWG (Upande wa kuingiza data ya muunganisho) | 24 ... 14 |
| Sehemu ngumu ya kondakta (Upande wa kuingiza data ya muunganisho) | 0.2 mm² ... 2.5 mm² |
| Kiwango cha volteji ya kuingiza data kwa kurejelea UN (Hali za mazingira) | 0.8 ... 1.1 |
| Usambazaji wa umeme kwa hali ya kawaida (Hali za mazingira) | 0.16 W |
| Sehemu ya msalaba ya kondakta inayonyumbulika (Upande wa kuingiza data ya muunganisho) | 0.2 mm² ... 2.5 mm² |
| Muunganisho katika acc. na kiwango cha kawaida (Upande wa kutoa data ya muunganisho) | CUL |
Maelezo ya Bidhaa
Borne-relay for actuator, with soldered miniature relays, contact (AgNi+Au): Small to medium powers, 1 open contact, input voltage 24 V AC/DC, for installation on NS 35/7.5, terminal width 6.2 mm
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
