D31H 2,2/ 3-FH-3,81-Y

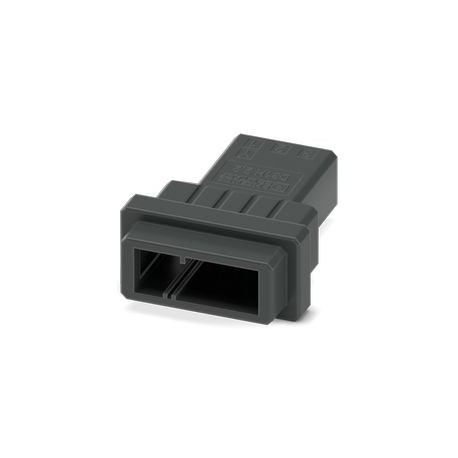

D31H 2,2/ 3-FH-3,81-Y 1341138 PHOENIX CONTACT PCB connector, color: black, rated current: 8 A, rated voltage..
$0.00USD
4993 kwenye hisa
Vipimo Muhimu
Hatua:3.81 mm
Matokeo:Approved Test
Upeo:0.35 mm (10 Hz ... 60.1 Hz)
Upana [w]:25.57 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Hatua | 3.81 mm |
| Matokeo | Approved Test |
| Upeo | 0.35 mm (10 Hz ... 60.1 Hz) |
| Upana [w] | 25.57 mm |
| masafa | 10 - 150 - 10 Hz |
| Urefu [h] | 12.7 mm |
| Urefu [l] | 33.6 mm |
| Urefu wa Maganda | 4.5 mm |
| Mizunguko ya Kuziba | 25 |
| Kasi ya kufagia | 1 octave/min |
| Mstari wa Bidhaa | CONNEXIS Connectors S |
| Aina ya Bidhaa | Printed Circuit Board Connector |
| Mfumo wa kufunga | Lace lock |
| Idadi ya safu mlalo | 1 |
| Familia ya Bidhaa | D31H 2,2/.. -FH |
| Mkazo wa joto | 105 °C/168 h |
| Flange ya kubana | Lace protrusion |
| Rangi (Nyumba) | Black (9005) |
| Aina ya muunganisho | Crimp connection |
| Dokezo kwenye mawasiliano | These are connectors without switching capability (COC) according to DIN EN 61984. In the event of use as prescribed, they must not be plugged in or unplugged under voltage or load. |
| Idadi ya nguzo | 3 |
| Mpango wa Vipimo | |
| Idadi ya mizunguko | 25 |
| Uchovu wa kutu | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Aina ya kifungashio | Boxed Packaging |
| Upinzani wa mguso | 5 mΩ |
| Mkondo wa Majina KATIKA | 8 A |
| Volti ya kawaida ya Umoja wa Mataifa | 160 V |
| Vipimo vya Mtihani | DIN EN 60068-2-70:1996-07 |
| Volti ya AC inayoweza kubebeka | 1.39 kV |
| Kiwango cha uchafuzi wa mazingira | 3 |
| Nyenzo za kuhami joto | PBT |
| Sehemu ya Kondakta wa AWG | 28 ... 14 |
| Upinzani wa Kuwasiliana R1 | 5 mΩ |
| Upinzani wa Kuwasiliana R2 | 5 mΩ |
| Nguvu ya programu-jalizi takriban. | 6 N |
| Volti ya kawaida (II/2) | 320 V |
| Idadi ya nguzo zilizojaribiwa | 10 |
| Volti ya ukubwa (III/3) | 160 V |
| Muda wa jaribio kwa kila mhimili | 2.5 h |
| Ujumbe kuhusu ombi | All laboratory tests have been carried out in combination with the crimp contacts indicated as accessories. |
| Kikundi cha nyenzo za kuhami joto | Ii |
| CTI kulingana na IEC 60112 | 400 ≤ CTI |
| Volti ya vipimo (III/2) | 160 V |
| Halijoto ya Mazingira (Huduma) | -55 °C ... 105 °C (depending on the rating curve) |
| Halijoto ya Mazingira (Kuweka) | -5 °C ... 100 °C |
| Mwelekeo wa Muunganisho Kiendeshi/PCB | 0 ° |
| Volti ya muda mfupi ya nominella (II/2) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (II/2) | 320 V |
| Volti ya muda mfupi ya nominella (III/2) | 2.5 kV |
| Volti ya muda mfupi ya nominella (III/3) | 2.5 kV |
| Ukubwa wa Voltage ya Insulation (III/2) | 160 V |
| Ukubwa wa Voltage ya Insulation (III/3) | 160 V |
| Thamani ya chini kabisa ya mstari wa kuteleza (II/2) | 2.2 mm |
| Volti ya mshtuko inayoweza kubebeka katika usawa wa bahari | 2.95 kV |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/2) | 1.5 mm |
| Thamani ya chini kabisa ya mstari wa kuteleza (III/3) | 2.2 mm |
| Upinzani wa Insulation Nguzo Zilizo Karibu | > 5 MΩ |
| Volti ya muda mfupi ya vipimo (II/2) | 2.5 kV |
| Darasa la kuwaka kulingana na UL 94 | V0 |
| Nishati inapoondolewa kwa kutumia nguzo takriban. | 6 N |
| Volti ya Muda ya Vipimo (III/2) | 2.5 kV |
| Volti ya muda mfupi ya vipimo (III/3) | 2.5 kV |
| Halijoto ya Mazingira (Uhifadhi/Usafiri) | -40 °C ... 70 °C |
| Unyevu wa hewa (uhifadhi/usafiri) | 30 % ... 70 % |
| Upinzani dhidi ya mikondo ya uvujaji (DIN EN 60112 (VDE 0303-11)) | CTI ≥400 to <600 |
| Thamani ya Chini Zaidi ya Umbali wa Insulation ya Hewa - Sehemu Isiyo na Sawa (II/2) | 1.5 mm |
| Thamani ya Chini Zaidi ya Umbali wa Kinga Hewa - Sehemu Isiyo na Uwiano (III/2) | 1.5 mm |
| thamani ya chini kabisa ya umbali wa insulation ya hewa - uwanja usio na usawa (III/3) | 1.5 mm |
| Sehemu ya Kondakta/Aina ya Kondakta/Thamani ya Kawaida ya Nguvu ya Kukaza/Thamani Halisi | AWG 28 / flexible / > 11 N |
