CABLE-D37SUB/S/S/HF/S/ 1,0M

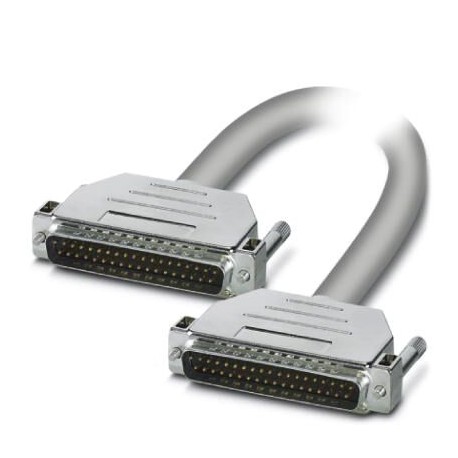

CABLE-D37SUB/S/S/HF/S/ 1,0M 1066612 PHOENIX CONTACT Assembled, shielded, halogen-free round cable connection..
$0.00USD
3912 kwenye hisa
Vipimo Muhimu
GTIN:4055626733456
Ufunguo wa kuagiza:1066612
(Michoro):≥ IP54 (Installation location)
Ukurasa wa katalogi:Page 573 (C-5-2019)
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4055626733456 |
| Ufunguo wa kuagiza | 1066612 |
| (Michoro) | ≥ IP54 (Installation location) |
| Ukurasa wa katalogi | Page 573 (C-5-2019) |
| Kitengo cha kufungasha | 1 |
| Torque (Jumla) | 0.2 Nm |
| ETIM 5.0 (eCl@ss) | EC000237 |
| ETIM 6.0 (eCl@ss) | EC000237 |
| ETIM 7.0 (eCl@ss) | EC000237 |
| (Data ya muunganisho 2) | IEC 60332-3-22 |
| Nambari ya ushuru maalum | 85444290 |
| (Hali ya mazingira) | Tinned copper braided shield |
| Uzi wa skrubu (Jumla) | UNC 4-40 |
| (Kidhibiti kinachoungwa mkono) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Torque (Data ya muunganisho) | 0.2 Nm |
| Jina la muunganisho (Jumla) | Field level |
| Mbinu ya muunganisho (Jumla) | D-SUB pin strip |
| Urefu wa juu zaidi (Michoro) | ≤ 2000 m |
| eCl@ss 5.0 (Uainishaji) | 27242200 |
| eCl@ss 5.1 (Uainishaji) | 27242200 |
| eCl@ss 6.0 (Uainishaji) | 27249200 |
| eCl@ss 7.0 (Uainishaji) | 27249205 |
| eCl@ss 8.0 (Uainishaji) | 27249205 |
| eCl@ss 9.0 (Uainishaji) | 27242220 |
| Idadi ya nafasi (Jumla) | 37 |
| Insulation (Data ya muunganisho 2) | Functional insulation |
| Uzi wa skrubu (Data ya muunganisho) | UNC 4-40 |
| Kinga (Hali ya mazingira) | yes |
| Kiwango cha ulinzi (Michoro) | IP20 |
| Uteuzi (Data ya muunganisho 2) | Air clearances and creepage distances |
| Idadi ya miunganisho (Jumla) | 1 |
| RoHS ya China (Kidhibiti kinachoungwa mkono) | Environmentally Friendly Use Period = 50 |
| Jina la muunganisho (Data ya muunganisho) | Controller level |
| REACh SVHC (Kidhibiti kinachoungwa mkono) | |
| Mizunguko ya kupinda (Hali ya mazingira) | 5000 (at a radius of ≥ 15x outside diameter) |
| Mbinu ya muunganisho (Data ya muunganisho) | D-SUB pin strip |
| Upinzani wa moto (Data ya muunganisho 2) | IEC 60332-1-2 |
| Urefu wa kebo (Hali ya mazingira) | 1 m |
| Kiwango cha uchafuzi (Data ya muunganisho 2) | 2 |
| Upinzani wa kebo (Hali ya mazingira) | ≤ 80 Ω/km (at 20 °C) |
| Mizunguko ya kuingiza/kutoa (Jumla) | > 200 |
| Idadi ya nafasi (Data ya muunganisho) | 37 |
| Upinzani dhidi ya mafuta (Data ya muunganisho 2) | against occasional splashes |
| Mdhibiti (Viwango na Kanuni) | universal |
| Upinzani wa petroli (Data ya muunganisho 2) | against occasional splashes |
| Idadi ya miunganisho (Data ya muunganisho) | 1 |
| Volti ya kuongezeka iliyokadiriwa (Data ya muunganisho 2) | 1.2 kV |
| Kategoria ya volteji kupita kiasi (Data ya muunganisho 2) | II |
| Viwango/kanuni (Data ya muunganisho 2) | DIN EN 50178 |
| Halijoto ya mazingira (uendeshaji) (Michoro) | -40 °C ... 70 °C (fixed installation) |
| Waya moja, nyenzo (Hali ya mazingira) | Cu uninsulated |
| Ala ya nje, rangi (Hali ya mazingira) | gray |
| Hali ya uendeshaji ya nominella (Hali za mazingira) | 100% operating factor |
| Ala ya nje, nyenzo (Hali ya mazingira) | Halogen-free sheath |
| Kipenyo cha kebo ya nje (Hali ya mazingira) | 10.8 mm ±0.5 mm |
| Volti ya insulation iliyokadiriwa (Data ya muunganisho 2) | 125 V |
| Mizunguko ya kuingiza/kutoa (Data ya muunganisho) | > 200 |
| Waya moja, sehemu nzima (Hali ya mazingira) | 0.25 mm² |
| Upinzani wa insulation ya kebo (Hali ya mazingira) | ≥ 20 MΩ/km (at 20 °C) |
| Halijoto ya kawaida (uhifadhi/usafiri) (Michoro) | -40 °C ... 80 °C |
| Kipenyo cha waya ikijumuisha insulation (Hali ya mazingira) | 1.2 mm ±0.05 mm |
| Waya mmoja, sehemu nzima [AWG] (Hali ya mazingira) | 24 |
| Waya mmoja, idadi ya waya za litz (Hali ya mazingira) | 14 |
| Volti ya uendeshaji ya juu zaidi inayoruhusiwa (Hali ya mazingira) | 25 V AC |
| Uwezo wa juu zaidi wa kubeba mkondo kwa kila njia (Hali ya mazingira) | 2 A (50 °C) |
| Radi ndogo zaidi ya kupinda, usakinishaji usiobadilika (Hali ya mazingira) | 90 mm |
| Radi ndogo zaidi ya kupinda, usakinishaji unaoweza kusongeshwa (Hali ya mazingira) | 170 mm |
Maelezo ya Bidhaa
Ready-made, shielded and halogen-free round cable; connection 1: D-SUB male connector (1x 37-poles); Connection 2: D-SUB Plug (1x 37-pole); Cable length: 1 m
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
DiagramMaximum permissible current per path in uncoiled state
