BCP-500-17 BK

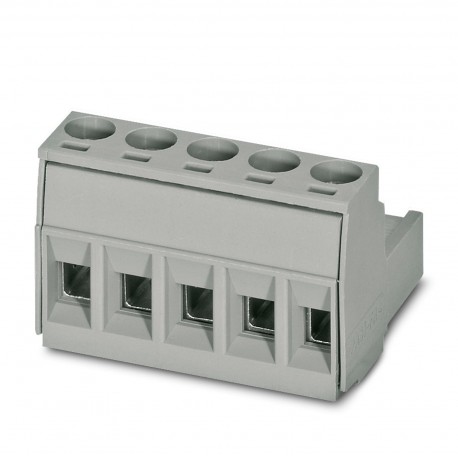

BCP-500-17 BK 5452227 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4563 kwenye hisa
Vipimo Muhimu
Dokezo:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Aina:Standard
Lami:5 mm
Upana [w]:85 mm
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Dokezo | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Aina | Standard |
| Lami | 5 mm |
| Upana [w] | 85 mm |
| Urefu [h] | 15 mm |
| Urefu [l] | 18.2 mm |
| Aina ya kufunga | without |
| Mstari wa bidhaa | COMBICON Connectors M |
| Aina ya bidhaa | PCB connector |
| Vipimo | IEC 60664-1:2007-04 |
| Idadi ya safu mlalo | 1 |
| Familia ya bidhaa | BCP |
| Rangi (Nyumba) | black (9005) |
| Flange ya kupachika | without |
| Marekebisho ya makala | 01 |
| Mfumo wa kiunganishi | BASICLINE 2,5 |
| Nyenzo ya mawasiliano | Cu alloy |
| Urefu wa kukatwa | 7 mm |
| Mbinu ya muunganisho | Screw connection with tension sleeve |
| Kukaza torque | 0.4 Nm ... 0.5 Nm |
| Aina ya kifungashio | packed in cardboard |
| Mkondo wa nominella IN | 12 A |
| Volti ya kawaida ya Umoja wa Mataifa | 320 V |
| Mchoro wa vipimo | |
| Nyenzo za kuhami joto | PA |
| Idadi ya nafasi | 17 |
| Idadi ya uwezo | 17 |
| Volti iliyokadiriwa (II/2) | 630 V |
| Kichwa cha skrubu cha umbo la gari | Slotted (L) |
| Sehemu ya msalaba ya nominella | 2.5 mm² |
| Idadi ya miunganisho | 17 |
| Volti iliyokadiriwa (III/2) | 320 V |
| Volti iliyokadiriwa (III/3) | 250 V |
| Aina ya muunganisho wa mawasiliano | Socket |
| Sifa za uso | hot-dip tin-plated |
| Kikundi cha nyenzo za kuhami joto | I |
| CTI kulingana na IEC 60112 | 600 |
| Volti ya kuongezeka iliyokadiriwa (II/2) | 4 kV |
| Sehemu ya msalaba ya kondakta AWG | 24 ... 12 |
| Volti ya kuongezeka iliyokadiriwa (III/2) | 4 kV |
| Volti ya kuongezeka iliyokadiriwa (III/3) | 4 kV |
| Sehemu ngumu ya kondakta | 0.2 mm² ... 2.5 mm² |
| Halijoto ya kawaida (mkusanyiko) | -5 °C ... 100 °C |
| Halijoto ya mazingira (uendeshaji) | -40 °C ... 100 °C (dependent on the derating curve) |
| Volti ya insulation iliyokadiriwa (II/2) | 630 V |
| Sehemu ya msalaba ya kondakta inayonyumbulika | 0.2 mm² ... 2.5 mm² |
| Volti ya insulation iliyokadiriwa (III/2) | 320 V |
| Volti ya insulation iliyokadiriwa (III/3) | 250 V |
| umbali wa chini kabisa wa kuteleza (II/2) | 3.2 mm |
| umbali wa chini kabisa (III/2) | 3 mm |
| umbali wa chini kabisa (III/3) | 3.2 mm |
| Mwelekeo wa muunganisho wa kondakta/PCB | 0 ° |
| Kipimo cha silinda cha ekseli / kipenyo | 2.8 mm x 2.0 mm / 2.4 mm |
| Unyevu wa jamaa (uhifadhi/usafiri) | 30 % ... 70 % |
| Ukadiriaji wa kuwaka kulingana na UL 94 | V0 |
| Eneo la mguso wa uso wa chuma (safu ya juu) | Tin (4 - 8 µm Sn) |
| Halijoto ya kawaida (uhifadhi/usafiri) | -40 °C ... 70 °C |
| Faharasa ya ufuatiliaji linganishi (IEC 60112) | CTI 600 |
| Sehemu ya mwisho ya uso wa chuma (safu ya juu) | Tin (4 - 8 µm Sn) |
| Viendeshaji 2 vyenye sehemu sawa, imara | 0.2 mm² ... 1 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika | 0.2 mm² ... 1.5 mm² |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (II/2) | 3 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/2) | 3 mm |
| thamani ya chini kabisa ya kibali - uwanja usio na usawa (III/3) | 3 mm |
| Kielelezo cha kuwaka kwa waya wa mwanga GWFI kulingana na EN 60695-2-12 | 850 |
| Joto la kuwasha la waya yenye mwanga GWIT kulingana na EN 60695-2-13 | 775 |
| Halijoto kwa ajili ya jaribio la shinikizo la mpira kulingana na EN 60695-10-2 | 125 °C |
| Sehemu ya msalaba ya kondakta, inayonyumbulika, yenye kipete, na kifuniko cha plastiki | 0.25 mm² ... 2.5 mm² |
| Sehemu ya msalaba ya kondakta inayonyumbulika, yenye kipete bila kifuniko cha plastiki | 0.25 mm² ... 2.5 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete bila sleeve ya plastiki | 0.25 mm² ... 1 mm² |
| Viendeshaji 2 vyenye sehemu sawa, vinavyonyumbulika, vyenye kipete TWIN chenye kifuniko cha plastiki | 0.5 mm² ... 1.5 mm² |
Maelezo ya Bidhaa
Connector for printed circuit board, nominal section: 2.5 mm², color: black, nominal current: 12 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 17
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
