AXL F RS UNI 1H

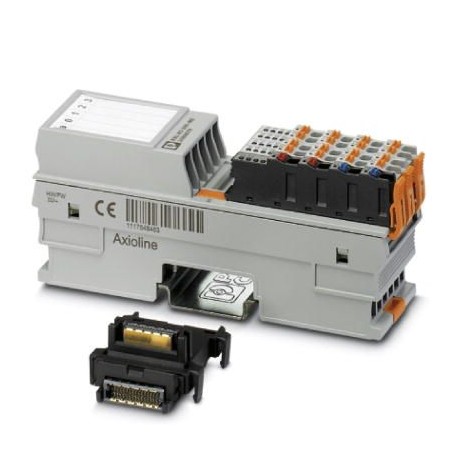

AXL F RS UNI 1H 2688666 PHOENIX CONTACT Communication module
$0.00USD
4419 kwenye hisa
Vipimo Muhimu
GTIN:4046356730860
Ufunguo wa kuagiza:2688666
Ukurasa wa katalogi:Page 120 (C-6-2017)
Kitengo cha kufungasha:1 pc
Taarifa za Msambazaji
Bidhaa: 0
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| GTIN | 4046356730860 |
| Ufunguo wa kuagiza | 2688666 |
| Ukurasa wa katalogi | Page 120 (C-6-2017) |
| Kitengo cha kufungasha | 1 pc |
| (Violesura) | max. 240 mA |
| Nchi ya asili | DE (Germany) |
| Biti za data (Jumla) | 5 ... 8 |
| Kiolesura (Jumla) | RS-232, RS-485, RS-422 |
| Vipande vya kusimamisha (Jumla) | 1 or 2 |
| Nambari ya ushuru maalum | 85176200 |
| Uteuzi (Jumla) | Axioline F local bus |
| Bafa ya kuingiza (Jumla) | 4 kByte |
| (Kutengwa kwa umeme) | Continuous shock according to EN 60068-2-27/IEC 60068-2-27 10g |
| Bafa ya matokeo (Jumla) | 1 kByte |
| Uteuzi (Violesura) | Axioline F local bus supply (UBus) |
| Idadi ya njia (Jumla) | 2 |
| Mbinu ya muunganisho (Jumla) | Push-in connection |
| Kina (Data Muhimu ya Biashara) | 54 mm |
| Volti ya usambazaji (Violesura) | 5 V DC (via bus base module) |
| Upana (Data Muhimu ya Biashara) | 35 mm |
| (Viwango na Kanuni) | No hazardous substances above threshold values |
| Urefu (Data Muhimu ya Kibiashara) | 126.1 mm |
| Uzito halisi (Data ya muunganisho) | 187.3 g |
| Usawa (Uwezo wa Axioline) | Even, odd or no parity |
| Kasi ya upitishaji (Jumla) | 100 Mbps |
| Maelezo (Data Muhimu ya Biashara) | Dimensions |
| Itifaki zinazoungwa mkono (Jumla) | Transparent, end-to-end, XON/XOFF, Modbus/RTU (master support) |
| (Ingizo/njia ya kutoa serial) | 5 V supply (I/O)/functional earth ground 500 V AC 50 Hz 1 min. |
| Kipingamizi cha kukomesha (Jumla) | active, integrated |
| Fizikia ya uhamishaji (Jumla) | Copper |
| Aina ya kupachika (Data ya muunganisho) | DIN rail |
| Matumizi ya sasa (Violesura) | typ. 200 mA |
| Uteuzi (Hali za mazingira) | Axioline F connector |
| Kiwango cha ulinzi (Vipimo) | IP20 |
| Uzito kwa Kipande (bila kujumuisha upakiaji) | 187.300 g |
| Shinikizo la hewa (uendeshaji) (Vipimo) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Urefu wa kukatwa (Hali ya mazingira) | 8 mm |
| RoHS ya China (Viwango na Kanuni) | Environmentally friendly use period: unlimited = EFUP-e |
| Mbinu ya muunganisho (Hali za mazingira) | Push-in connection |
| Ujumbe wa uchunguzi (Data ya muunganisho) | I/O supply failure Yes |
| Vipimo vya mitambo (Utenganishaji wa umeme) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Darasa la ulinzi (Utenganishaji wa umeme) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Aina ya upitishaji (Uwezo wa Axioline) | Transparent mode, end-to-end mode, XON/XOFF, Modbus/RTU |
| Maelezo kuhusu vipimo (Data Muhimu za Kibiashara) | The depth is valid when a TH 35-7,5 DIN rail is used (according to EN 60715). |
| Mchoro wa vipimo (Data Muhimu ya Biashara) | |
| Sehemu ya majaribio (Ingizo/njia ya kutoa serial) | 5 V supply (logic)/5 V supply (I/O) 500 V AC 50 Hz 1 min. |
| Halijoto ya mazingira (uendeshaji) (Vipimo) | -25 °C ... 60 °C |
| Shinikizo la hewa (uhifadhi/usafiri) (Vipimo) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Unyevu unaoruhusiwa (uendeshaji) (Vipimo) | 5 % ... 95 % (non-condensing) |
| Dokezo kuhusu vipimo vya uzito (Data ya muunganisho) | with connectors and bus base module |
| Dokezo kuhusu njia ya muunganisho (Hali za mazingira) | Please observe the information provided on conductor cross sections in the “Axioline F: system and installation” user manual. |
| Halijoto ya kawaida (uhifadhi/usafiri) (Vipimo) | -40 °C ... 85 °C |
| Sehemu ya juu ya kondakta AWG. (Hali ya mazingira) | 16 |
| Sehemu ya msalaba ya kondakta AWG dakika. (Hali ya mazingira) | 24 |
| Unyevu unaoruhusiwa (uhifadhi/usafiri) (Vipimo) | 5 % ... 95 % (non-condensing) |
| Sehemu nzima ya kondakta yenye sehemu ya juu zaidi. (Hali ya mazingira) | 1.5 mm² |
| Sehemu nzima ya kondakta dakika 10. (Hali ya mazingira) | 0.2 mm² |
| Sehemu ya juu inayonyumbulika ya kondakta. (Hali ya mazingira) | 1.5 mm² |
| Sehemu ya kondakta inayoweza kunyumbulika kwa kiwango cha chini (Hali ya mazingira) | 0.2 mm² |
Maelezo ya Bidhaa
AxiolineF, Communication Module, Interface:RS-232, RS-485, RS-422, Local Bus Transmission Rate:100 MBit/s, Protection Rating:IP20, Including Bus Socket Module and AxiolineF Connectors
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
