7PV1518-1AN30

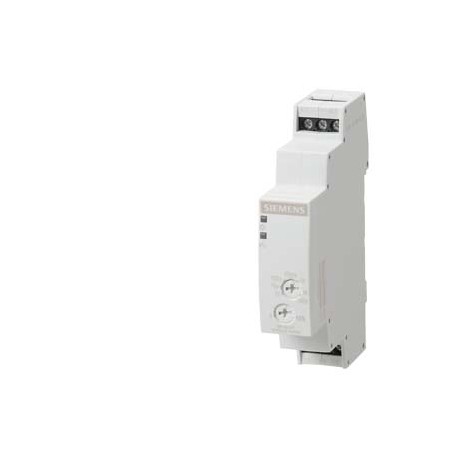

7PV1518-1AN30 SIEMENS Timing relay, electronic ON delay 1 change-over contact, 7 time ranges 0.05 s...100 h ..
$0.00USD
3039 kwenye hisa
Vipimo Muhimu
:Confirmation
EAN:4011209892361
UPC:Not available
ETIM:5
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Confirmation | |
| EAN | 4011209892361 |
| UPC | Not available |
| ETIM | 5 |
| WAZO | 4 |
| Vidokezo | For this product a successor is available7PV1518-1AW30 |
| kina | 66.7 mm |
| upana | 17.5 mm |
| UNSPSC | 15 |
| Darasa la mtandaoni | 6 |
| urefu | 90 mm |
| Mrithi | 7PV1518-1AW30 |
| ● katika DC | 180 ... 240 V |
| ● imara | 1x (0.2 ... 2.5 mm²) |
| Msimbo wa Kikundi | R711 |
| — juu | 0 mm |
| ● kwenye 24 V | 3 A |
| ● kiwango cha juu zaidi | 3 A |
| Uthibitisho | |
| Kipengele cha Chuma | LAO----- |
| — washambuliaji | 0 mm |
| ● Kuchelewa kwa ON | Yes |
| ● kwenye 125 V | 0.22 A |
| ● kwa 250 V | 3 A |
| ● kwa 50 Hz | 180 ... 240 V |
| ● kwa 60 Hz | 180 ... 240 V |
| ● kukwama | 24 ... 14 |
| Tarehe 5/14/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Kundi la Bidhaa | 5372 |
| Darasa la bidhaa | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Kitengo cha Kiasi | 1 Piece |
| muda wa kupona | 500 ms |
| — nyuma | 0 mm |
| — chini | 0 mm |
| ● Ucheleweshaji wa kuzima | No |
| Nambari ya Bidhaa | 85364900 |
| Familia ya bidhaa | 7PV15 timing relays 17.5 mm |
| ilibadilishwa mara ya mwisho: | 12/9/2021 |
| Uzito Halisi (kg) | 0,052 Kg |
| muda unaoweza kurekebishwa | 0.05 s ... 100 h |
| — pembeni | 0 mm |
| Kina (EF000049) | 66.7 |
| Upana (EF000008) | 17.5 |
| mbinu ya kufunga | snap-on fastening on 35 mm standard rail |
| kazi ya bidhaa | |
| nafasi inayohitajika | |
| ● isiyo na tete | No |
| Nchi ya asili | Czech Republic |
| Urefu (EF000040) | 90.0 |
| kipindi cha chini cha ON | 35 ms |
| nafasi ya kupachika | any |
| ● thamani ya awali | 0.85 |
| ● mapigo ya moyo yalichelewa | No |
| ● umbo la mapigo | No |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Tarehe ya Kuanza Kutumika ya PLM | Product phase-out since: 01.10.2021 |
| Kiasi cha Ufungashaji | 1 |
| jina la chapa ya bidhaa | SIRIUS |
| kitendakazi cha kubadilisha | |
| aina ya insulation | Basic insulation |
| ● wakati wa kuhifadhi | -40 ... +70 °C |
| ● kwa sehemu za moja kwa moja | |
| Vipimo vya Ufungashaji | 83,00 x 90,00 x 22,00 |
| Maelezo ya Bidhaa | Timing relay, electronic ON delay 1 change-over contact, 7 time ranges 0.05 s...100 h 220 V AC/DC, 0.7...1.15 x US Screw terminal |
| halijoto ya mazingira | |
| kiwango cha uchafuzi wa mazingira | 2 |
| uteuzi wa bidhaa | timing relay |
| IP ya darasa la ulinzi | IP20 |
| ● wakati wa operesheni | -25 ... +55 °C |
| ● wakati wa usafiri | -40 ... +70 °C |
| ● thamani kamili | 1.1 |
| Maelezo ya Mrithi | Not available |
| Muda (EF003384) | ['0.05', '360000.0'] |
| muundo wa bidhaa | slow-operating |
| idadi ya mawasiliano ya CO | |
| idadi ya anwani za NC | |
| idadi ya anwani HAKUNA | |
| ● nyongeza ya kuchelewa kwa ON | No |
| ● kuchelewesha kubadili | 0 |
| kuingiliwa kunakofanywa | |
| ushawishi wa usambazaji wa umeme | 2% in complete voltage range for the set duration |
| ● Kuchelewa/Kuzima kuchelewa | No |
| ● kwa sehemu zilizowekwa ardhini | |
| ● mzunguko wa nyota-delta | No |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM400:Phase Out Started |
| ● kwenye nyaya za AWG imara | 1x (24 ... 14) |
| Idhini ya Jumla ya Bidhaa | EMC |
| volteji ya usambazaji wa udhibiti 1 | |
| uainishaji wa aina ya bidhaa | 7PV15 |
| usahihi wa kurudia kiasi | 2 %; +/- |
| ● kupitisha mawasiliano | No |
| Azimio la Uzingatiaji | other |
| ● mgusano wa papo hapo | 0 |
| ● mguso wa kupita mapumziko | No |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Mkondo wa nominella (EF000001) | - |
| ● kwenye nyaya za AWG zilizokwama | 1x (24 ... 14) |
| Kazi za zamani za muda wa kawaida | 1 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| ● Kuchelewa/kuchelewa mara moja | No |
| Kipimo cha ukubwa wa kifurushi | MM |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 05/01/2012 |
| Delta ya nyota ya kazi (EF003380) | false |
| Na soketi ya kuziba (EF003360) | false |
| kategoria kulingana na EN 954-1 | none |
| volteji ya usambazaji wa udhibiti 1 kwenye AC | |
| nyenzo za kubadilisha anwani | AgSnO2 |
| ● na upachikaji wa kando kwa kando | |
| volteji ya jaribio la kutengwa | 2.2 kV |
| ● mapigo ya moyo yanachelewa/papo hapo | No |
| ● umbo la mapigo/papo hapo | No |
| Uundaji wa mapigo ya kazi (EF003403) | false |
| masafa ya volteji ya usambazaji wa udhibiti 1 | 50 ... 60 Hz |
| unyevunyevu wa jamaa wakati wa operesheni | 15 ... 85 % |
| ● Kuchelewa/kuwasiliana papo hapo | No |
| sehemu ya msalaba ya kondakta inayoweza kuunganishwa | |
| jaribu voltage kwa jaribio la volteji ya kuongezeka | 4 800 V |
| ● nyongeza ya kuchelewa/kuchelewa mara moja | No |
| Uendeshaji wa mbali unawezekana (EF003361) | false |
| Na pato la semiconductor (EF003373) | false |
| thamani iliyokadiriwa ya upinzani wa volteji ya mawimbi | 4 000 V |
| ● KUWASHA/KUZIMA kuchelewa/papo hapo | No |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 7PV1518-1AN30 |
| Kinga ya EMC kulingana na IEC 61812-1 | EN 61000-6-2 |
| Inafaa kama kidhibiti cha mbali (EF003362) | false |
| Aina ya volteji ya kuamilisha (EF008242) | AC/DC |
| Inafaa kwa ajili ya kupachika mbele (EF001127) | snap-on fastening on 35 mm standard rail |
| Aina ya muunganisho wa umeme (EF003961) | Screw connection |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| kitendakazi cha kubadili chenye ishara ya udhibiti | |
| ● mzunguko wa nyota-delta wenye muda wa kuchelewa | No |
| pato la nusu-kondakta la sehemu ya bidhaa | No |
| msimbo wa marejeleo kulingana na IEC 81346-2 | K |
| ● mguso wa papo hapo wa mapumziko | No |
| ushawishi wa halijoto inayozunguka | 2% in complete temperature range for the set duration |
| Uwezeshaji wa kuchelewa kwa utendaji kazi (EF003374) | true |
| uaminifu wa mawasiliano ya mawasiliano saidizi | one incorrect switching operation of 100 million switching operations (17 V, 5 mA) |
| kiendelezi cha bidhaa cha hiari cha kudhibiti kijijini | No |
| kiendelezi cha bidhaa kinachohitajika kudhibiti kijijini | No |
| muundo wa kituo cha kudhibiti kisichoelea | Yes |
| ● kutokana na mlipuko kulingana na IEC 61000-4-4 | 2 kV network connection / 1 kV control connection |
| ● inang'aa kwa ulinganifu na mwanzo wa mapigo | No |
| Kuchelewa kwa utendaji kazi wakati wa kupunguza nguvu (EF003401) | false |
| upinzani wa mshtuko kulingana na IEC 60068-2-27 | 11g / 15 ms |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| ● imekwama vizuri ikiwa na usindikaji wa sehemu ya msingi | 1x (0.25 ... 1.5 mm²) |
| ● kuwaka bila ulinganifu na kuanza kwa mapigo | No |
| aina ya voltage ya voltage ya usambazaji wa udhibiti | AC/DC |
| mkondo wa uwezo wa kubadili na mzigo wa kuingiza | 0.01 ... 3 A |
| ● inang'aa kwa ulinganifu na kuanza kwa vipindi | No |
| ● kupitisha mawasiliano/mgusano wa papo hapo | No |
| Inaweza kuchomekwa kwenye kizuizi cha mguso msaidizi (EF006952) | false |
| masafa ya uendeshaji yenye kiwango cha juu cha kigusa cha 3RT2 | 5 000 1/h |
| upinzani wa mtetemo kulingana na IEC 60068-2-6 | 10 ... 55 Hz: 0.35 mm |
| ● imekwama vizuri bila usindikaji wa sehemu ya msingi | 1x (0.2 ... 1.5 mm²) |
| ● inang'aa bila ulinganifu na kuanza kwa muda | No |
| Matokeo, yanayoweza kubadilishwa kuchelewa/kutowekwa rangi (EF006988) | false |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us katika DC (EF003980) | ['180', '240'] |
| ● inayoweza kurejeshwa kwa kutumia ishara ya udhibiti iliyozimwa | No |
| kutokwa kwa umemetuamo kulingana na IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| Maisha ya huduma ya mitambo (mizunguko ya kubadili) ya kawaida | 10 000 000 |
| mkondo wa uendeshaji wa mawasiliano saidizi katika AC-15 | |
| mkondo wa uendeshaji wa mawasiliano saidizi katika DC-13 | 1 ... 0.01 |
| kuingiliwa kwa msingi wa uwanja kulingana na IEC 61000-4-3 | 10 V/m |
| Mguso unaoelea wa kazi wakati wa nishati (EF003378) | false |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41H / 41H |
| ukadiriaji wa mawasiliano ya anwani saidizi kulingana na UL | R150 / B300 |
| ● inayoweza kuchomekwa upya kwa kutumia ishara ya kudhibiti iliyowashwa | No |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 50HZ (EF003978) | ['180', '240'] |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 60HZ (EF003979) | ['180', '240'] |
| usahihi wa mpangilio unaohusiana na thamani kamili | 5 %; +/- |
| Nambari ya AWG kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa yenye msimbo | |
| Mguso unaoelea wa kazi wakati wa kupunguza nguvu (EF003402) | false |
| urefu wa ufungaji katika urefu juu ya usawa wa bahari | 2 000 m |
| Kitendakazi cha saa, kuanzia na pause, variable (EF003365) | false |
| Kitendakazi cha saa, kuanzia na mapigo, kigezo (EF003366) | false |
| Inafaa kwa ajili ya kuweka reli ya DIN (reli ya kofia ya juu) (EF007250) | snap-on fastening on 35 mm standard rail |
| kazi ya kubadili ya urejeshaji wa muda na ishara ya udhibiti | |
| ● kwenye kibadilishaji cha matokeo ya relay kimechelewa/bila kuchelewa | No |
| ● kung'aa kwa ulinganifu na kuanza kwa mapigo/papo hapo | No |
| Idadi ya matokeo, kuchelewa, mgusano wa kubadilisha (EF006840) | 1 |
| ● kutokana na kuongezeka kwa kondakta-ardhi kulingana na IEC 61000-4-5 | 2 kV |
| Idadi ya matokeo, kuchelewa, mguso wa kawaida wazi (EF006839) | 0 |
| Idadi ya matokeo, bila kuwekewa laye, mguso wa kubadilisha (EF006837) | 0 |
| ● inang'aa kwa ulinganifu na kuanza kwa muda/papo hapo | No |
| Kipengele cha kuwaka, kuanzia na kusitisha, muda uliowekwa (EF003363) | false |
| Mwelekeo wa utendaji kazi, kuanzia na mapigo ya moyo, muda uliowekwa (EF003364) | false |
| Idadi ya matokeo, kuchelewa, mgusano uliofungwa kwa kawaida (EF006838) | 0 |
| Idadi ya matokeo, bila kufunikwa na waya, mguso wa kawaida ulio wazi (EF006836) | 0 |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji katika DC | |
| aina ya muunganisho wa umeme kwa saketi saidizi na ya udhibiti | screw-type terminals |
| ● kutokana na ongezeko la kondakta-kondakta kulingana na IEC 61000-4-5 | 1 kV |
| Idadi ya matokeo, bila kufunikwa, mguso wa kawaida uliofungwa (EF006835) | 0 |
| mkondo wa uendeshaji wa mawasiliano saidizi kama mawasiliano ya NC katika AC-15 | |
| mkondo wa uendeshaji wa mawasiliano saidizi kama HAKUNA mawasiliano katika AC-15 | |
| uvumilivu wa umeme (mizunguko ya kubadili) katika AC-15 katika 230 V kawaida | 100 000 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.05.2012 |
| sehemu ya bidhaa inayoweza kutolewa kwa saketi saidizi na ya udhibiti | No |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji katika AC katika 50 Hz | |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji katika AC katika 60 Hz | |
| ● inayoweza kurejeshwa kwa kutumia ishara ya udhibiti iliyozimwa/mguso wa papo hapo | No |
| ● inayoweza kuchomekwa upya kwa kutumia ishara ya udhibiti iliyowashwa/mguso wa papo hapo | No |
| muundo wa kiungo cha fuse kwa ajili ya ulinzi wa mzunguko mfupi wa swichi saidizi unaohitajika | fuse gL/gG: 4 A |
| volteji ya insulation kwa kategoria ya overvoltage III kulingana na IEC 60664 yenye kiwango cha uchafuzi wa mazingira thamani iliyokadiriwa 3 | 300 V |
| Idhini ya Jumla ya BidhaaEMCDTangazo la UzingatiajiUthibitishoAzimio la Uzingatiaji la UingerezaTangazo la UzingatiajiUthibitisho mwingine | General Product Approval |
