5SD7464-1

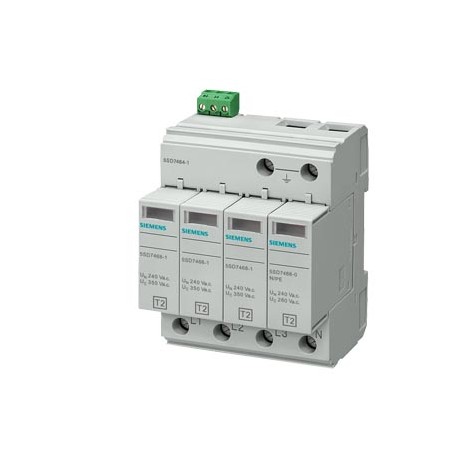

5SD7464-1 SIEMENS Surge arrester Type 2 Requirement class C, UC 350V Pluggable protective modules 4-pole, 3+..
$0.00USD
3287 kwenye hisa
Vipimo Muhimu
:
EAN:4001869340630
UPC:Not available
ETIM:5
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| EAN | 4001869340630 |
| UPC | Not available |
| ETIM | 5 |
| Upana | 71.5 mm |
| kina | 71.5 mm |
| Urefu | 99 mm |
| Darasa la mtandaoni | 6 |
| kiwango | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Msimbo wa Kikundi | P310 |
| uzito halisi | 398 g |
| Vifaa | 3 x 5SD7468-1 + 1 x 5SD7488-0 |
| ● kiwango cha juu zaidi | 350 V |
| Kipengele cha Chuma | L-P----- |
| Tabia ya TOV | |
| Kundi la Bidhaa | 5524 |
| Darasa la bidhaa | B: return restricted, please contact your Siemens partner/contact |
| Kitengo cha Kiasi | 1 Piece |
| muundo wa ishara | Optical, remote signaling contact |
| Nambari ya Bidhaa | 85363090 |
| Familia ya bidhaa | Basic devices |
| muundo wa nguzo | 3+N/PE |
| Uzito Halisi (kg) | 0,429 Kg |
| Toleo la bidhaa | Surge arrester |
| urefu uliokatwa | 16 mm |
| mbinu ya kufunga | DIN rail NS 35 |
| kiwango cha ulinzi | |
| volteji iliyobaki | |
| Nchi ya asili | Germany |
| mkondo wa kutokwa | |
| volteji ya uendeshaji | 230 V |
| torque ya kukaza | 4.3 ... 4.7 |
| ● katika (8/20) µs | 20 kA |
| LKZ_FDB/ Kitambulisho cha Katalogi | LV10.1 |
| Kiasi cha Ufungashaji | 1 |
| kuongeza kasi ya mshtuko | 25 gn |
| Kiwango cha uchafuzi wa mazingira | 2 |
| Vipimo vya Ufungashaji | 95,00 x 77,00 x 82,00 |
| Maelezo ya Bidhaa | Surge arrester Type 2 Requirement class C, UC 350V Pluggable protective modules 4-pole, 3+1 circuit for TN-S and TT systems with remote display |
| idadi ya milango ya SPD | 1 |
| uteuzi wa bidhaa | Surge protection device |
| ● kati ya L na N | 1.6 kV |
| ● kati ya N na L | 1.4 kV |
| ● imekwama vizuri | 0.5 ... 25 |
| ● kati ya L na PE | 1.9 kV |
| ● kati ya N na PE | 260 V |
| — kwa 3 kA / kiwango cha juu | 1.1 kV |
| — kwa 5 kA / kiwango cha juu | 1.3 kV |
| ukubwa wa kifaa cha kuzuia mawimbi | 4 TE |
| — kwa 10 kA / kiwango cha juu | 1.5 kV |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| ● kati ya L na (PE)N | 350 V |
| ● kwa kondakta mgumu | 1.5 ... 35 |
| ● Daraja la I la Mtihani, Aina ya 1 | No |
| ● Daraja la II la Mtihani, Aina ya 2 | Yes |
| Aina ya 2 ya Kategoria (EF004230) | true |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Volti ya juu zaidi ya PV (EF008795) | - |
| Mbinu ya kupachika (EF000003) | DIN rail (top hat rail) 35 mm |
| ● Daraja la III la Mtihani, Aina ya 3 | No |
| Kazi za zamani za muda wa kawaida | 2 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| nyenzo / ya kifuniko | PA 6.6 / PBT |
| aina ya mfumo wa usambazaji | TT, TN-S |
| ● Awamu 1 / katika (8/20) µs | 40 kA |
| Ukubwa wa ujenzi (EF002566) | 4 modular spacing |
| Kipimo cha ukubwa wa kifurushi | MM |
| volteji inayoendelea kufanya kazi | |
| upinzani wa insulation (Riso) | 1 000 MΩ |
| Volti ya kawaida ya AC (EF004220) | - |
| Volti ya kawaida DC (EF004221) | - |
| aina ya muunganisho wa umeme | Screw terminal |
| ● katika volteji ya majaribio ya TOV (LN) | 415 V AC (5 s / withstand mode) / 440 V AC (120 min / safe failure mode) |
| ● kati ya PE na N na/au L | 1.5 kV |
| ● katika volteji ya majaribio ya TOV (N-PE) | 1200 V (200 ms / withstand mode) |
| Fuse ya chelezo iliyojumuishwa (EF008797) | false |
| ● kwa kondakta aliyekwama vizuri | 1.5 ... 25 |
| Usanidi wa mfumo DC (EF009926) | 0 |
| TEHAMA ya Usanidi wa Mfumo (EF009927) | 0 |
| Usanidi wa mfumo TN (EF009928) | 0 |
| Usanidi wa mfumo TT (EF009931) | 0 |
| Ishara kwenye kifaa (EF004241) | Optic |
| Kiwango cha ulinzi wa volteji (EF003525) | - |
| sehemu ya msalaba ya kondakta inayoweza kuunganishwa | |
| uteuzi wa njia za kinga | L-N, L-PE, N-PE |
| Kiwango cha ulinzi (IP) (EF005474) | IP20 |
| Usanidi wa mfumo TN-C (EF009929) | 0 |
| Usanidi wa mfumo TN-S (EF009930) | 0 |
| matumizi ya nguvu yanayoonekana / kiwango cha juu zaidi | 450 mVA |
| unyevunyevu wa jamaa / wakati wa operesheni | 5 % ... 95 % |
| ● muda wa majibu / kati ya N na PE | 100 ns |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 5SD7464-1 |
| AC ya volteji inayoendelea ya juu zaidi (EF004198) | - |
| Volti ya juu inayoendelea DC (EF004777) | - |
| Usanidi mwingine wa mfumo (EF009932) | 0 |
| Usanidi wa mfumo TN-CS (EF009933) | 0 |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| aina ya ulinzi wa fyuzi / kwa kiunganishi cha T | 125 A AC (gG) |
| ukadiriaji wa mzunguko mfupi (SCCR) / katika 264 V | 25 kA |
| Kiwango cha ulinzi wa volteji LN (EF004236) | 1.4 |
| darasa la mwako kulingana na UL 94 | V-0 |
| fuata uwezo wa sasa wa kuzima moto | |
| ● muda wa majibu / kati ya L na (PE)N | 25 ns |
| Kiwango cha ulinzi wa volteji N-PE (EF008796) | 1.5 |
| Kwa mgusano wa mawimbi ya mbali (EF000422) | true |
| aina ya muunganisho wa mgusano wa mawimbi ya mbali | M2 |
| Uainishaji wa SPD / kulingana na EN 61643-11 | |
| aina ya ulinzi wa fyuzi / kwenye muunganisho wenye umbo la V | 80 A AC (gG) |
| Mkondo wa juu zaidi wa mtiririko wa maji (8/20) (EF012274) | - |
| muundo wa uzi / skrubu ya muunganisho | M5 |
| kategoria ya overvoltage / kulingana na IEC 61010-1 | III |
| kipengele cha mwitikio kinachoweza kurekebishwa / cha mkondo unaoteleza | 1.6 |
| Mkondo wa mkondo wa maji wa kawaida (8/20) (EF004214) | 40.0 |
| IP ya darasa la ulinzi / wakati wa kuunganisha vituo vyote | IP20 |
| kukaza torque / kwa mawasiliano ya kuashiria kwa mbali | 0.25 N·m |
| — kwa thamani iliyokadiriwa ya mkondo wa kutokwa / kiwango cha juu zaidi | 1.6 kV |
| Idadi ya kondakta (bila udongo) (EF001148) | - |
| Uwezo wa kuvunja mzunguko mfupi (Isccr) (EF012627) | 25.0 |
| halijoto ya mazingira / wakati wa kuhifadhi na kusafirisha | -40 °C ... 80 °C |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 12G / 1BK |
| kazi ya kubadili / ya anwani za kuashiria kwa mbali | PDT contact |
| ● kwa mawasiliano ya kuashiria kwa mbali / kwa kondakta mgumu | 0.14 ... 1.5 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa | 15 ... 2 |
| urefu wa ufungaji / katika urefu juu ya usawa wa bahari / kiwango cha juu zaidi | 2 000 m |
| volteji ya uendeshaji / ya mawasiliano ya kuashiria kwa mbali / kwenye AC | 5 ... 250 |
| Sehemu ya juu zaidi ya kondakta inayonyumbulika (nyembamba) (EF008828) | 25.0 |
| mkondo wa uendeshaji / wa mawasiliano ya kuashiria kwa mbali / kwenye AC | 5 mA ... 1 A |
| urefu uliokatwa / wa kebo / kwa mawasiliano ya kuashiria kwa mbali | 7 mm |
| Sehemu ya juu zaidi ya kondakta imara (imara, imekwama) (EF008827) | 35.0 |
| thamani ya mwitikio wa voltage ya kuongezeka / kwa kV 6 / kwa (1.2/50) µs | |
| ● kwa kondakta aliyekwama vizuri / kwa mawasiliano ya kuashiria kwa mbali | 0.14 ... 1.5 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.07.2006 |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| kuongeza kasi ya mtetemo / kwa 5 Hz ... 500 Hz / imepunguzwa hadi saa 2,5 / kwa kila mhimili | 5 gn |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kwa mawasiliano ya kuashiria kwa mbali / kiwango cha juu | 16 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kwa mawasiliano ya kuashiria kwa mbali / kiwango cha chini | 28 |
| Halijoto ya mazingira / wakati wa operesheni / kiwango cha chini kinachoruhusiwa ... halijoto ya mazingira / wakati wa operesheni / kiwango cha juu kinachoruhusiwa | -40 °C ... 80 °C |
Maelezo ya Bidhaa
Plug-in surge discharger, 350 VAC, TN-C networks, requirement class C, type 2, class II, N/PE, 4 poles, with remote warning. Cancelations and returns limited. Consult conditions.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
