5SD7414-1

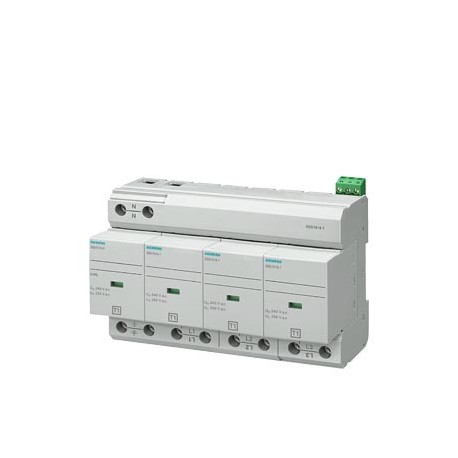

5SD7414-1 SIEMENS Lightning arresters, type 1 Requirement class B, UC 350V Pluggable protective modules 4-po..
$0.00USD
4458 kwenye hisa
Vipimo Muhimu
:
EAN:4001869340258
UPC:Not available
ETIM:5
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| EAN | 4001869340258 |
| UPC | Not available |
| ETIM | 5 |
| Upana | 142.4 mm |
| kina | 71.5 mm |
| Urefu | 95 mm |
| Darasa la mtandaoni | 6 |
| kiwango | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Msimbo wa Kikundi | P310 |
| uzito halisi | 1 433 g |
| Vifaa | 3 x 5SD7418-1 + 1 x 5SD7418-0 |
| ● kiwango cha juu zaidi | 350 V |
| Kipengele cha Chuma | L-P----- |
| Tabia ya TOV | |
| Kundi la Bidhaa | 5524 |
| Darasa la bidhaa | B: return restricted, please contact your Siemens partner/contact |
| Kitengo cha Kiasi | 1 Piece |
| muundo wa ishara | Optical, remote signaling contact |
| Nambari ya Bidhaa | 85363090 |
| Familia ya bidhaa | Basic devices |
| muundo wa nguzo | 3+N/PE |
| Uzito Halisi (kg) | 1,560 Kg |
| Toleo la bidhaa | Lightning arresters |
| urefu uliokatwa | 18 mm |
| mbinu ya kufunga | DIN rail NS 35 |
| kiwango cha ulinzi | |
| volteji iliyobaki | |
| Nchi ya asili | Germany |
| mkondo wa kutokwa | |
| volteji ya uendeshaji | 230 V |
| torque ya kukaza | 4.3 ... 4.7 |
| LKZ_FDB/ Kitambulisho cha Katalogi | LV10.1 |
| Kiasi cha Ufungashaji | 1 |
| kuongeza kasi ya mshtuko | 25 gn |
| Kiwango cha uchafuzi wa mazingira | 2 |
| Vipimo vya Ufungashaji | 97,00 x 115,00 x 86,00 |
| Maelezo ya Bidhaa | Lightning arresters, type 1 Requirement class B, UC 350V Pluggable protective modules 4-pole, 3+1 circuit for TN-S and TT systems with remote display |
| idadi ya milango ya SPD | 1 |
| uteuzi wa bidhaa | Surge protection device |
| ● kati ya L na N | 160 |
| ● kati ya N na L | 1.5 kV |
| ● imekwama vizuri | 2.5 ... 25 |
| ● kati ya L na PE | 160 |
| ● kati ya N na PE | 350 V |
| ukubwa wa kifaa cha kuzuia mawimbi | 8 TE |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| ● kati ya L na (PE)N | 350 V |
| ● kwa kondakta mgumu | 2.5 ... 35 |
| ● Daraja la I la Mtihani, Aina ya 1 | Yes |
| ● Daraja la II la Mtihani, Aina ya 2 | Yes |
| Aina ya 2 ya Kategoria (EF004230) | true |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Volti ya juu zaidi ya PV (EF008795) | - |
| Mbinu ya kupachika (EF000003) | DIN rail (top hat rail) 35 mm |
| ● Daraja la III la Mtihani, Aina ya 3 | No |
| Kazi za zamani za muda wa kawaida | 2 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| nyenzo / ya kifuniko | PBT |
| viwango / kulingana na UL | UL 1449 edition 4 |
| aina ya mfumo wa usambazaji | TT, TN-S |
| Ukubwa wa ujenzi (EF002566) | 8 modular spacing |
| Kipimo cha ukubwa wa kifurushi | MM |
| volteji inayoendelea kufanya kazi | |
| Volti ya kawaida ya AC (EF004220) | - |
| Volti ya kawaida DC (EF004221) | - |
| aina ya muunganisho wa umeme | Screw terminal |
| ● katika volteji ya majaribio ya TOV (LN) | 415 V AC (5 s / withstand mode) / 457 V AC (120 min / withstand mode) |
| ● kati ya PE na N na/au L | 1.5 kV |
| ● katika volteji ya majaribio ya TOV (N-PE) | 1200 V (200 ms / withstand mode) |
| Fuse ya chelezo iliyojumuishwa (EF008797) | false |
| mkondo wa uvujaji / kulingana na UL | 20 kA |
| uzito halisi [lb] / kulingana na UL | 3.16 lb |
| ● kwa kondakta aliyekwama vizuri | 2.5 ... 25 |
| Usanidi wa mfumo DC (EF009926) | 0 |
| TEHAMA ya Usanidi wa Mfumo (EF009927) | 0 |
| Usanidi wa mfumo TN (EF009928) | 0 |
| Usanidi wa mfumo TT (EF009931) | 0 |
| Ishara kwenye kifaa (EF004241) | Optic |
| Kiwango cha ulinzi wa volteji (EF003525) | - |
| sehemu ya msalaba ya kondakta inayoweza kuunganishwa | |
| uteuzi wa njia za kinga | L-N, L-PE, N-PE |
| uzito wa jumla [lb] / kulingana na UL | 3.56 lb |
| ● kati ya L na N / katika (8/20) µs | 50 kA |
| Kiwango cha ulinzi (IP) (EF005474) | IP20 |
| Usanidi wa mfumo TN-C (EF009929) | 0 |
| Usanidi wa mfumo TN-S (EF009930) | 0 |
| unyevunyevu wa jamaa / wakati wa operesheni | 5 % ... 95 % |
| ● kati ya L na PE / katika (8/20) µs | 25 kA |
| ● kati ya N na PE / katika (8/20) µs | 50 kA |
| ● muda wa majibu / kati ya N na PE | 100 ns |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 5SD7414-1 |
| AC ya volteji inayoendelea ya juu zaidi (EF004198) | - |
| Volti ya juu inayoendelea DC (EF004777) | - |
| Usanidi mwingine wa mfumo (EF009932) | 0 |
| chaji ya flash / katika (10/350) µs | |
| Usanidi wa mfumo TN-CS (EF009933) | 0 |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| aina ya ulinzi wa fyuzi / kwa kiunganishi cha T | 315 A AC (gG) |
| ukadiriaji wa mzunguko mfupi (SCCR) / katika 264 V | 50 kA |
| Kiwango cha ulinzi wa volteji LN (EF004236) | 1.5 |
| darasa la mwako kulingana na UL 94 | V0 |
| fuata uwezo wa sasa wa kuzima moto | |
| ● kati ya L na (PE)N / katika (8/20) µs | 25 kA |
| ● muda wa majibu / kati ya L na (PE)N | 100 ns |
| Kiwango cha ulinzi wa volteji N-PE (EF008796) | 1.5 |
| Kwa mgusano wa mawimbi ya mbali (EF000422) | true |
| ● chaji ya mwangaza / kati ya L na N | 12.5 A·s |
| ● chaji ya flash / kati ya L na PE | 12.5 A·s |
| ● chaji ya mwangaza / kati ya N na PE | 50 A·s |
| aina ya muunganisho wa mgusano wa mawimbi ya mbali | M2 |
| Uainishaji wa SPD / kulingana na EN 61643-11 | |
| aina ya ulinzi wa fyuzi / kwenye muunganisho wenye umbo la V | 125 A AC (gG) |
| aina ya mfumo wa usambazaji / kulingana na UL | 3Y |
| Mkondo wa juu zaidi wa mtiririko wa maji (8/20) (EF012274) | - |
| muundo wa uzi / skrubu ya muunganisho | M5 |
| thamani ya kilele cha mkondo wa umeme / katika (10/350) µs | |
| nishati maalum ya flash / katika (10/350) µs | |
| kategoria ya overvoltage / kulingana na IEC 61010-1 | III |
| kipengele cha mwitikio kinachoweza kurekebishwa / cha mkondo unaoteleza | 1.6 |
| Volti Iliyopimwa ya Kikomo (MLV) / kati ya L na L | 2.45 kV |
| Volti Iliyopunguzwa Iliyopimwa (MLV) / kati ya L na N | 1.35 kV |
| Mkondo wa mkondo wa maji wa kawaida (8/20) (EF004214) | - |
| IP ya darasa la ulinzi / wakati wa kuunganisha vituo vyote | IP20 |
| kukaza torque / kwa mawasiliano ya kuashiria kwa mbali | 0.25 N·m |
| mkondo wa jumla wa msukumo wa umeme / katika (10/350) µs | 100 kA |
| — kwa thamani iliyokadiriwa ya mkondo wa kutokwa / kiwango cha juu zaidi | 1.5 kV |
| Idadi ya kondakta (bila udongo) (EF001148) | - |
| Uwezo wa kuvunja mzunguko mfupi (Isccr) (EF012627) | 50.0 |
| halijoto ya mazingira / wakati wa kuhifadhi na kusafirisha | -40 °C ... 80 °C |
| ● thamani ya kilele cha mkondo wa umeme / kati ya L na N | 25 kA |
| ● thamani ya kilele cha mkondo wa umeme / kati ya L na PE | 25 kA |
| ● thamani ya kilele cha mkondo wa umeme / kati ya N na PE | 100 kA |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 12G / 1BK |
| uteuzi wa njia za kinga / kulingana na UL | L-L, L-N, L-G, N-G |
| kazi ya kubadili / ya anwani za kuashiria kwa mbali | PDT contact |
| urefu wa ufungaji juu ya usawa wa bahari / kulingana na UL | 6 562 ft |
| aina ya kifaa cha kinga dhidi ya mawimbi (SPD) / kulingana na UL | 4CA |
| ● kwa mawasiliano ya kuashiria kwa mbali / kwa kondakta mgumu | 0.14 ... 1.5 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa | 13 ... 2 |
| urefu wa ufungaji / katika urefu juu ya usawa wa bahari / kiwango cha juu zaidi | 2 000 m |
| Volti ya Kikomo Iliyopimwa (MLV) / kati ya L na Ardhi (GND) | 1.57 kV |
| Volti ya Kikomo Iliyopimwa (MLV) / kati ya N na Ardhi (GND) | 1.08 kV |
| volteji ya uendeshaji / ya mawasiliano ya kuashiria kwa mbali / kwenye AC | 12 ... 250 |
| Volti ya Uendeshaji Endelevu ya Juu Zaidi (MCOV) / kati ya L na L | 528 V |
| Volti ya Uendeshaji Endelevu ya Juu Zaidi (MCOV) / kati ya L na N | 264 V |
| Sehemu ya juu zaidi ya kondakta inayonyumbulika (nyembamba) (EF008828) | 25.0 |
| mkondo wa uendeshaji / wa mawasiliano ya kuashiria kwa mbali / kwenye AC | 10 mA ... 1 A |
| urefu uliokatwa / wa kebo / kwa mawasiliano ya kuashiria kwa mbali | 7 mm |
| Sehemu ya juu zaidi ya kondakta imara (imara, imekwama) (EF008827) | 35.0 |
| thamani ya mwitikio wa voltage ya kuongezeka / kwa kV 6 / kwa (1.2/50) µs | |
| ● kwa kondakta aliyekwama vizuri / kwa mawasiliano ya kuashiria kwa mbali | 0.14 ... 1.5 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.07.2006 |
| voltage ya uendeshaji / ya mawasiliano ya kuashiria kwa mbali / kulingana na UL | 125 V |
| Volti ya Uendeshaji Endelevu ya Juu Zaidi (MCOV) / kati ya L na Ardhi (GND) | 528 V |
| Volti ya Uendeshaji Endelevu ya Juu Zaidi (MCOV) / kati ya N na Ardhi (GND) | 264 V |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2-(2H-benzotriazol-2... CAS-No. 25973-55-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2-(2H-benzotriazol-2-yl)-4,6-ditertpentylphenol (UV-328)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.2,4-di-tert-butyl-6-... CAS-No. 3864-99-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):2,4-di-tert-butyl-6-(5-chlorobenzotriazol-2-yl)phenol (UV-327)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| kuongeza kasi ya mtetemo / kwa 5 Hz ... 500 Hz / imepunguzwa hadi saa 2,5 / kwa kila mhimili | 5 gn |
| mkondo wa uendeshaji / wa mawasiliano ya kuashiria kwa mbali / kwenye AC / kulingana na UL | 1 A |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kulingana na UL / kiwango cha juu | 2 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kulingana na UL / kiwango cha chini | 12 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kwa mawasiliano ya kuashiria kwa mbali / kiwango cha juu | 15 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kwa mawasiliano ya kuashiria kwa mbali / kiwango cha chini | 28 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kwa mawasiliano ya kuashiria kwa mbali / kulingana na UL / kiwango cha juu | 14 |
| Nambari ya AWG / kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa iliyosimbwa / kwa mawasiliano ya kuashiria kwa mbali / kulingana na UL / kiwango cha chini | 30 |
| Halijoto ya mazingira / wakati wa operesheni / kiwango cha chini kinachoruhusiwa ... halijoto ya mazingira / wakati wa operesheni / kiwango cha juu kinachoruhusiwa | -40 °C ... 80 °C |
Maelezo ya Bidhaa
Lightning current discharger, requirement class B, type 1, class I, 4-pole, TT and TN-S networks, 100 kA, 350 VAC. Cancelations and returns limited. Consult conditions.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Maelezo ya Kiufundi
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
