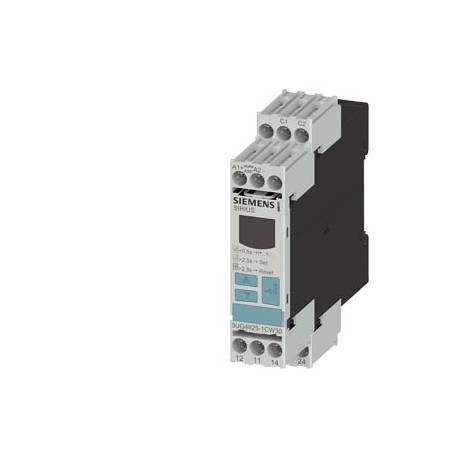

3UG4625-1CW30
3UG4625-1CW30 SIEMENS Digital monitoring relay for residual current monitoring (with current transformer 3UL..
$0.00USD
4551 kwenye hisa
Vipimo Muhimu
:Confirmation
EAN:4011209912502
UPC:887621268169
ETIM:5
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Confirmation | |
| EAN | 4011209912502 |
| UPC | 887621268169 |
| ETIM | 5 |
| WAZO | 4 |
| kina | 91 mm |
| upana | 22.5 mm |
| ● 1 | 30 mA ... 40 A |
| ● 2 | 30 mA ... 40 A |
| UNSPSC | 15 |
| Darasa la mtandaoni | 6 |
| urefu | 102 mm |
| ● imara | 1x (0.5 ... 4.0 mm²), 2x (0.5 ... 2.5 mm²) |
| Msimbo wa Kikundi | R711 |
| — juu | 0 mm |
| ● kwenye 24 V | 1 A |
| Tarehe 5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Kipengele cha Chuma | LAO----- |
| — washambuliaji | 0 mm |
| ● kwenye 125 V | 0.2 A |
| ● kwa 250 V | 0.1 A |
| ● kukwama | 20 ... 14 |
| Kundi la Bidhaa | 5821 |
| Darasa la bidhaa | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Kitengo cha Kiasi | 1 Piece |
| — nyuma | 0 mm |
| — chini | 0 mm |
| Nambari ya Bidhaa | 85364900 |
| Familia ya bidhaa | Residual-current monitoring relays |
| ilibadilishwa mara ya mwisho: | 12/21/2020 |
| Uzito Halisi (kg) | 0,165 Kg |
| aina ya volteji | AC/DC |
| — pembeni | 0 mm |
| ● thamani iliyokadiriwa | 300 V |
| Kina (EF000049) | 91.0 |
| Upana (EF000008) | 22.5 |
| mbinu ya kufunga | screw and snap-on mounting onto 35 mm standard mounting rail |
| kazi ya bidhaa | for three-phase supplies |
| nafasi inayohitajika | |
| ● kumbukumbu ya hitilafu | Yes |
| Nchi ya asili | Germany |
| Urefu (EF000040) | 102.0 |
| Vyeti vya Mtihani | other |
| nafasi ya kupachika | any |
| ● thamani ya awali | 0.85 |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Kiasi cha Ufungashaji | 1 |
| kutengwa kwa galvaniki | |
| voltage ya insulation | |
| mkondo unaopimika | 10 mA ... 43 A |
| jina la chapa ya bidhaa | SIRIUS |
| ● wakati wa kuhifadhi | -40 ... +85 °C |
| ● Uwekaji upya wa nje | Yes |
| ● kwa sehemu za moja kwa moja | |
| Kitendakazi (EF000030) | For three-phase supply system |
| Vipimo vya Ufungashaji | 29,00 x 99,00 x 107,00 |
| Maelezo ya Bidhaa | Digital monitoring relay for residual current monitoring (with current transformer 3UL23) Setting range 0.03...40 A separate for warning threshold and switch-off value supply voltage 24 ... 240 V AC/DC, 50 .. 60Hz ON delay and tripping delay 0.1 to 20 s Shutdown hysteresis up to 50% Warning hysteresis 5% fixed Width 22.5 mm, 2 change-over contacts with or without fault buffer screw terminal |
| halijoto ya mazingira | |
| kiwango cha uchafuzi wa mazingira | 3 |
| uteuzi wa bidhaa | Residual current monitoring relay with digital setting |
| IP ya darasa la ulinzi | IP20 |
| ● ya kituo | IP20 |
| ● wakati wa operesheni | -25 ... +60 °C |
| ● wakati wa usafiri | -40 ... +85 °C |
| ● thamani kamili | 1.1 |
| ● ya sehemu iliyofungwa | IP20 |
| muundo wa onyesho | LCD |
| idadi ya mawasiliano ya CO | |
| ● kuchelewesha kubadili | 2 |
| kuingiliwa kunakofanywa | |
| ● kwa sehemu zilizowekwa ardhini | |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| ● kwenye nyaya za AWG imara | 2x (20 ... 14) |
| ● kati ya matokeo | Yes |
| Idhini ya Jumla ya Bidhaa | EMC |
| Volti iliyokadiriwa (EF003977) | ['24', '240'] |
| Cheti Maalum cha Mtihani | Type Test Certificates/Test Report |
| uainishaji wa aina ya bidhaa | 3UG4 |
| usahihi wa kurudia kiasi | 1 % |
| ● kwa 250 V kwa 50/60 Hz | 3 A |
| ● kwa 400 V kwa 50/60 Hz | 0 A |
| ● kwa thamani iliyokadiriwa ya Hz 50 | 24 ... 240 V |
| ● kwa thamani iliyokadiriwa ya 60 Hz | 24 ... 240 V |
| masafa ya mstari yanayopimika | 16 ... 400 Hz |
| kuteleza kwa joto kwa kila °C | 0.1 %/°C |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : EAR99 |
| Masafa yaliyokadiriwa (EF001663) | ['16', '400'] |
| ● kwenye nyaya za AWG zilizokwama | 2x (20 ... 14) |
| ● kwa mawasiliano saidizi | 2 |
| Kazi za zamani za muda wa kawaida | 2 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| usahihi wa onyesho la kidijitali | +/-1 digit |
| usahihi wa kipimo cha jamaa | 5 % |
| Kipimo cha ukubwa wa kifurushi | MM |
| voltage ya usambazaji wa udhibiti katika AC | |
| voltage ya usambazaji wa udhibiti katika DC | |
| ● kati ya ingizo na matokeo | Yes |
| ● onyesho la mkondo uliobaki | Yes |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 02/14/2013 |
| thamani iliyokadiriwa ya voltage ya uendeshaji | 24 ... 240 V |
| aina ya muunganisho wa umeme | screw-type terminals |
| muda wa kuchelewa kwa majibu unaoweza kurekebishwa | 0 ... 20 s |
| aina ya mkondo wa ufuatiliaji | AC |
| ● na upachikaji wa kando kwa kando | |
| muda wa kuchelewa kwa uendeshaji unaoweza kurekebishwa | 0.1 ... 20 s |
| thamani iliyokadiriwa ya masafa ya uendeshaji | 16 ... 400 Hz |
| Na vibanio vinavyoweza kutolewa (EF003340) | true |
| ● awamu ya 1 ya kugundua mkondo wa kupita kiasi | Yes |
| muundo wa kutengwa kwa umeme | galvanic isolation |
| ● awamu ya 1 ya kugundua mkondo wa chini ya ardhi | No |
| sehemu ya msalaba ya kondakta inayoweza kuunganishwa | |
| mkondo wa uendeshaji kwa kiwango cha chini cha 17 V | 5 mA |
| Kiwango cha majibu 1 (EF008204) | ['30.0', '40000.0'] |
| Kiwango cha majibu 2 (EF008205) | ['30.0', '40000.0'] |
| thamani iliyokadiriwa ya upinzani wa volteji ya mawimbi | 4 kV |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 3UG4625-1CW30 |
| Aina ya volteji ya kuamilisha (EF008242) | AC/DC |
| ukubwa wa relay ya pato katika AC-15 | |
| ukubwa wa relay ya pato katika DC-13 | |
| Usajili wa hitilafu unawezekana (EF003423) | true |
| Aina ya muunganisho wa umeme (EF003961) | Screw connection |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| idadi ya anwani za NC zilizocheleweshwa kubadili | 0 |
| idadi ya anwani HAKUNA zilizocheleweshwa kubadilishwa | 0 |
| msimbo wa marejeleo kulingana na IEC 81346-2 | K |
| thamani ya majibu ya sasa inayoweza kurekebishwa | |
| — yenye kiwango cha uchafuzi wa mazingira 3 | 300 V |
| Dalili ya tofauti ya mkondo (EF003424) | true |
| kukaza torque kwa kutumia vituo vya aina ya skrubu | 0.8 ... 1.2 N·m |
| ● kutokana na mlipuko kulingana na IEC 61000-4-4 | 2 kV |
| muda wa kuchelewa kwa majibu unaoweza kurekebishwa unapoanza | 0.1 ... 20 s |
| idadi ya anwani za NC kwa anwani za usaidizi | 0 |
| idadi ya anwani HAKUNA kwa anwani saidizi | 0 |
| upinzani wa mshtuko kulingana na IEC 60068-2-27 | sinusoidal half-wave 15g / 11 ms |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| ● imekwama vizuri ikiwa na usindikaji wa sehemu ya msingi | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| aina ya voltage ya voltage ya usambazaji wa udhibiti | AC/DC |
| masafa ya uendeshaji yenye kiwango cha juu cha kigusa cha 3RT2 | 5 000 1/h |
| upinzani wa mtetemo kulingana na IEC 60068-2-6 | 1 ... 6 Hz: 15 mm, 6 ... 500 Hz: 2g |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us katika DC (EF003980) | ['24', '240'] |
| ● kati ya usambazaji wa volteji na saketi zingine | No |
| kutokwa kwa umemetuamo kulingana na IEC 61000-4-2 | 4 kV contact discharge / 8 kV air discharge |
| Maisha ya huduma ya mitambo (mizunguko ya kubadili) ya kawaida | 10 000 000 |
| kuingiliwa kwa msingi wa uwanja kulingana na IEC 61000-4-3 | 10 V/m |
| Muda wa juu zaidi unaoruhusiwa wa kuchelewesha kuwashwa kwa umeme (EF008189) | 20.0 |
| Idadi ya anwani kama anwani ya kubadilishana (EF008257) | 2 |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41H / 41H |
| muda wa kubafa iwapo umeme utashindwa kufanya kazi kwa kiwango cha chini | 10 ms |
| ● kanuni ya mkondo wa wazi/mzunguko uliofungwa inayoweza kurekebishwa | Yes |
| Muda wa chini wa nishati unaoweza kurekebishwa unaoweza kurekebishwa (EF008190) | 0.0 |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 50HZ (EF003978) | ['24.0', '240.0'] |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 60HZ (EF003979) | ['24.0', '240.0'] |
| Idadi ya anwani kama kawaida hufunguliwa (EF008256) | 0 |
| Nambari ya AWG kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa yenye msimbo | |
| urefu wa ufungaji katika urefu juu ya usawa wa bahari | 2 000 m |
| ● kwa kategoria ya III ya volteji kupita kiasi kulingana na IEC 60664 | |
| Idadi ya anwani kama kawaida zilivyofungwa (EF008255) | 0 |
| ● kutokana na kuongezeka kwa kondakta-ardhi kulingana na IEC 61000-4-5 | 2 kV |
| mkondo unaoendelea wa kiungo cha fuse cha DIAZED cha relay ya matokeo | 4 A |
| mkondo wa joto wa kipengele cha kubadili chenye kiwango cha juu cha mawasiliano | 5 A |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji katika DC | |
| ● kutokana na ongezeko la kondakta-kondakta kulingana na IEC 61000-4-5 | 1 kV |
| uvumilivu wa umeme (mizunguko ya kubadili) katika AC-15 katika 230 V kawaida | 100 000 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 14.02.2013 |
| sehemu ya bidhaa inayoweza kutolewa kwa saketi saidizi na ya udhibiti | Yes |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji katika AC katika 50 Hz | |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji katika AC katika 60 Hz | |
| Idhini ya Jumla ya BidhaaEMCDTangazo la UzingatiajiUthibitishoVyeti vya MtihaninyingineReliCheti Maalum cha MtihaniAinaVyeti vya Mtihani/Ripoti ya MtihaniUthibitishoMtetemo na Mshtuko | General Product Approval |
