3TC5614-0BK1

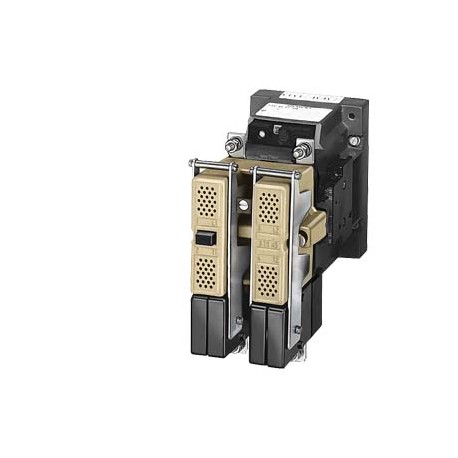

3TC5614-0BK1 SIEMENS Contactor, size 12, 2-pole, Rated operating current 400 A Auxiliary switch 44E (4 NO+4 ..
$0.00USD
4447 kwenye hisa
Vipimo Muhimu
:
EAN:4011209208360
UPC:Not available
ETIM:5
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| EAN | 4011209208360 |
| UPC | Not available |
| ETIM | 5 |
| WAZO | 4 |
| kina | 255 mm |
| nyingine | Dangerous Good |
| upana | 185 mm |
| UNSPSC | 15 |
| Darasa la mtandaoni | 6 |
| urefu | 281 mm |
| ● katika AC | 12g / 5 ms, 5,6g / 10 ms |
| Msimbo wa Kikundi | R711 |
| muda wa kupiga mkuki | 20 ... 30 ms |
| — juu | 10 mm |
| ● katika DC-1 | |
| Uthibitisho | Transport Information |
| Tarehe 5/9/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Kipengele cha Chuma | LDO----- |
| — washambuliaji | 25 mm |
| ● kwa 50 Hz | 1 780 VA |
| ● kwa 60 Hz | 0.8 ... 1.1 |
| Kundi la Bidhaa | 5807 |
| Darasa la bidhaa | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Kitengo cha Kiasi | 1 Piece |
| — nyuma | 0 mm |
| — chini | 10 mm |
| Nambari ya Bidhaa | 85364900 |
| Familia ya bidhaa | 3TC contactors for switching DC voltage, 1-pole and 2-pole |
| ilibadilishwa mara ya mwisho: | 12/2/2021 |
| Uzito Halisi (kg) | 14,672 Kg |
| idadi ya nguzo | 2 |
| nguvu ya uendeshaji | |
| aina ya volteji | DC |
| — pembeni | 10 mm |
| mbinu ya kufunga | screw fixing |
| nafasi inayohitajika | |
| Nchi ya asili | Germany |
| nafasi ya kupachika | +/-22,5° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface; standing, on horizontal mounting surface |
| ugani wa bidhaa | |
| ukubwa wa kigusa | 12 |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Kiasi cha Ufungashaji | 1 |
| ● wakati wa kuhifadhi | -50 ... +80 °C |
| ● kwa sehemu za moja kwa moja | |
| Vipimo vya Ufungashaji | 374,00 x 404,00 x 298,00 |
| Maelezo ya Bidhaa | Contactor, size 12, 2-pole, Rated operating current 400 A Auxiliary switch 44E (4 NO+4 NC) 120 V AC 60 Hz/100 V AC 50 Hz AC operation AC operation |
| halijoto ya mazingira | |
| masafa ya uendeshaji | |
| mkondo wa uendeshaji | |
| uteuzi wa bidhaa | Contactor |
| ● katika kiwango cha juu cha DC-1 | 1 000 1/h |
| ● katika DC-3 katika DC-5 | |
| ● katika kiwango cha juu cha DC-3 | 600 1/h |
| ● katika kiwango cha juu cha DC-5 | 600 1/h |
| ● swichi saidizi | No |
| ● wakati wa operesheni | -25 ... +55 °C |
| — imara au imekwama | 2x (1 ... 2,5 mm²) |
| ● kwa sehemu zilizowekwa ardhini | |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| muundo wa kiungo cha fuse | |
| — kwa thamani iliyokadiriwa ya 24 V | 400 A |
| ● kwa thamani iliyokadiriwa ya 24 V | 10 A |
| ● kwa thamani iliyokadiriwa ya 48 V | 10 A |
| ● kwa thamani iliyokadiriwa ya 60 V | 10 A |
| Idhini ya Jumla ya Bidhaa | Functional Safety/Safety of Machinery |
| uainishaji wa aina ya bidhaa | 3TC |
| — kwa thamani iliyokadiriwa ya 110 V | 400 A |
| — kwa thamani iliyokadiriwa ya 220 V | 400 A |
| — kwa thamani iliyokadiriwa ya 440 V | 400 A |
| — kwa thamani iliyokadiriwa ya 600 V | 400 A |
| — kwa thamani iliyokadiriwa ya 750 V | 400 A |
| ● kwa thamani iliyokadiriwa ya 110 V | 8 A |
| ● kwa thamani iliyokadiriwa ya 125 V | 6 A |
| ● kwa thamani iliyokadiriwa ya 220 V | 2 A |
| ● kwa thamani iliyokadiriwa ya 230 V | 5.6 A |
| ● kwa thamani iliyokadiriwa ya 400 V | 3.6 A |
| ● kwa thamani iliyokadiriwa ya Hz 50 | 100 V |
| ● kwa thamani iliyokadiriwa ya 500 V | 2.5 A |
| ● kwa thamani iliyokadiriwa ya 60 Hz | 120 V |
| ● kwa thamani iliyokadiriwa ya 600 V | 0.4 A |
| ● ya kawaida ya kigusa | 10 000 000 |
| Azimio la Uzingatiaji | Test Certificates |
| kiwango cha chini cha unyevunyevu | 10 % |
| ● mgusano wa papo hapo | 4 |
| ● upachikaji wa kando kwa kando | Yes |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Toleo la kawaida (EF001126) | true |
| ● kwa mawasiliano saidizi | |
| Kazi za zamani za muda wa kawaida | On request |
| Ada ya Ziada kwa Malighafi | None |
| Kipimo cha ukubwa wa kifurushi | MM |
| Azimio la Uzingatiaji la Uingereza | |
| voltage ya usambazaji wa udhibiti katika AC | |
| mkondo wa uendeshaji katika AC-15 | |
| mkondo wa uendeshaji katika DC-12 | |
| mkondo wa uendeshaji katika DC-13 | |
| ● kwa saketi kuu ya mkondo | screw-type terminals |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 05/01/2012 |
| aina ya muunganisho wa umeme | screw-type terminals |
| ● katika njia 1 ya mkondo katika DC-1 | |
| thamani iliyokadiriwa ya voltage ya insulation | 1 000 V |
| ● na upachikaji wa kando kwa kando | |
| mkondo wa uendeshaji katika kiwango cha juu cha AC-12 | 10 A |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 3TC5614-0BK1 |
| Aina ya volteji ya kuamilisha (EF008242) | AC |
| ● katika njia 1 ya mkondo katika DC-3 katika DC-5 | |
| ● kwa saketi saidizi na ya kudhibiti | screw-type terminals |
| ● moduli ya utendaji kwa ajili ya mawasiliano | No |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| — ikiwa na aina ya kazi 2 inahitajika | 2 x 3NE1330-4D (315 A) parallel (750 V, 12 kA) |
| idadi ya anwani za NC kwa anwani kuu | 0 |
| idadi ya anwani HAKUNA kwa anwani kuu | 2 |
| msimbo wa marejeleo kulingana na IEC 81346-2 | Q |
| upinzani wa mshtuko kwenye msukumo wa mstatili | |
| idadi ya nguzo za saketi kuu ya mkondo | 2 |
| — kwa aina ya uratibu 1 inahitajika | 2 x 3NE1330-4D (315 A) parallel (750 V, 12 kA) |
| Maisha ya huduma ya mitambo (mizunguko ya kubadilisha) | |
| ● yenye njia 2 za sasa mfululizo katika DC-1 | |
| Nguvu inayoonekana ya kushikilia koili ya sumaku kwenye AC | 121 VA |
| nguvu inayoonekana ya kuchukua koili ya sumaku kwenye AC | 1 780 VA |
| idadi ya anwani za CO kwa anwani saidizi | 0 |
| idadi ya anwani za NC kwa anwani za usaidizi | 4 |
| idadi ya anwani HAKUNA kwa anwani saidizi | 4 |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| — imekwama vizuri na usindikaji wa sehemu ya msingi | 2x (0.75 ... 1.5 mm²) |
| aina ya voltage ya voltage ya usambazaji wa udhibiti | AC |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us katika DC (EF003980) | ['-', '-'] |
| ● yenye njia 2 za sasa mfululizo katika DC-3 katika DC-5 | |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41B / 41B |
| ukadiriaji wa mawasiliano ya anwani saidizi kulingana na UL | A600 / P600 |
| ulinzi wa mguso mbele kulingana na IEC 60529 | finger-safe, for vertical contact from the front with cover |
| ● kwa ajili ya ulinzi wa mzunguko mfupi wa mzunguko mkuu | |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 50HZ (EF003978) | ['100.0', '100.0'] |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 60HZ (EF003979) | ['120.0', '120.0'] |
| kipengele cha nguvu cha kufata chenye nguvu ya kufunga ya koili | 0.3 |
| nambari ya kitambulisho na herufi ya kubadili vipengele | 44 |
| IP ya darasa la ulinzi mbele kulingana na IEC 60529 | IP00; IP20 with box terminal/cover |
| Nguvu ya uendeshaji iliyokadiriwa katika DC-3 / DC-5 katika 440 V (EF007026) | 140.0 |
| Aina ya muunganisho wa umeme wa saketi kuu (EF006819) | Screw connection |
| kipengele cha nguvu ya kufata chenye nguvu ya kushikilia ya koili | 0.22 |
| Kipengele cha mguso wa kioo cha bidhaa kulingana na IEC 60947-4-1 | Yes |
| Idadi ya anwani kuu kama kawaida hufunguliwa (EF001374) | 2 |
| Idadi ya anwani zilizofungwa kawaida kama anwani kuu (EF001375) | 0 |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika DC-3 / DC-5 katika 440 V (EF007035) | 400 |
| ● ya kigusanishi chenye kizuizi cha swichi saidizi kilichoongezwa kawaida | 10 000 000 |
| unyevunyevu wa jamaa kwa 55 °C kulingana na kiwango cha juu cha IEC 60068-2-30 | 95 % |
| Idadi ya anwani saidizi kama kawaida hufunguliwa (EF001376) | 4 |
| ● kwa ajili ya ulinzi wa mzunguko mfupi wa swichi saidizi unaohitajika | gG: 16 A (500 V, 1 kA) |
| Idadi ya anwani saidizi kama anwani iliyofungwa kawaida (EF001377) | 4 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.05.2012 |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| thamani ya volteji ya usambazaji wa koili ya sumaku kwenye AC | |
| voltage ya juu inayoruhusiwa kwa ajili ya kutengwa salama kati ya koili na mawasiliano kuu kulingana na EN 60947-1 | 660 V |
| Idhini ya Jumla ya BidhaaUsalama wa UtendajiUthibitisho wa Aina ya Cheti cha MtihaniAina ya Cheti cha MtihaniTangazo la UzingatiajiVyeti vya MtihaniBaharini / UsafirishajiAzimio la UzingatiajiUingerezaVinginevyoCheti Maalum cha MtihaniAinaVyeti vya Mtihani/Ripoti ya Mtihaninyingine HatariNzuriUthibitishoTaarifa za Usafiri | General Product Approval |
Maelezo ya Bidhaa
CONTACTOR SIZE 12 2 -POLE NOM. OPER. CURRENT 400 TO AUX. SWITCHES 44 E (4NO+4NC) ALT. CURRENT ACTUATION 120 V AC 60 HZ/100 V AC 50 HZ. Manufactured to order. Non-Cancelable Non-Returnable.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
