3RV2142-4MA10

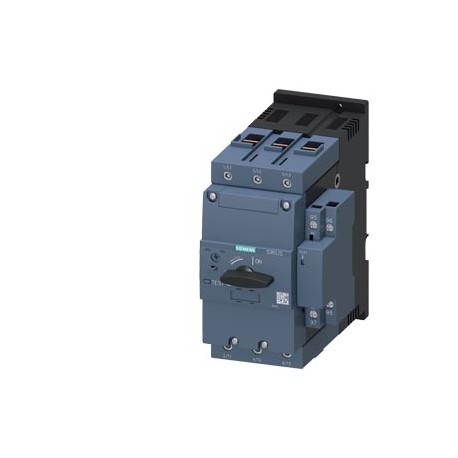

3RV2142-4MA10 SIEMENS Circuit breaker size S3 for motor protection CLASS 10 with overload relay function A-r..
$0.00USD
3563 kwenye hisa
Vipimo Muhimu
:
EAN:4047621014340
UPC:804766958915
ETIM:5
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| EAN | 4047621014340 |
| UPC | 804766958915 |
| ETIM | 5 |
| WAZO | 4 |
| kina | 176 mm |
| nyingine | Railway |
| upana | 90 mm |
| UNSPSC | 15 |
| Darasa la mtandaoni | 6 |
| urefu | 165 mm |
| ● dokezo | 1 |
| Thamani ya B10 | |
| — imara | 2x (2.5 ... 16 mm²) |
| Msimbo wa Kikundi | R711 |
| darasa la safari | CLASS 10 |
| — juu | 70 mm |
| ● katika AC-3 | |
| Kipengele cha Chuma | LDP----- |
| — washambuliaji | 0 mm |
| Tarehe 5/12/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Kundi la Bidhaa | 3673 |
| Darasa la bidhaa | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Kitengo cha Kiasi | 1 Piece |
| — nyuma | 0 mm |
| — chini | 70 mm |
| Nambari ya Bidhaa | 85362090 |
| Familia ya bidhaa | SIRIUS 3RV2 motor starter protectors |
| ilibadilishwa mara ya mwisho: | 12/14/2021 |
| Uzito Halisi (kg) | 2,325 Kg |
| nguvu ya uendeshaji | |
| — pembeni | 10 mm |
| ● thamani iliyokadiriwa | 690 V |
| Kina (EF000049) | 97.0 |
| Upana (EF000008) | 90.0 |
| mbinu ya kufunga | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| kazi ya bidhaa | |
| nafasi inayohitajika | |
| Nchi ya asili | Germany |
| Urefu (EF000040) | 165.0 |
| Baharini / Usafirishaji | other |
| nafasi ya kupachika | any |
| volteji ya uendeshaji | |
| torque ya kukaza | |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Kiasi cha Ufungashaji | 1 |
| jina la chapa ya bidhaa | SIRIUS |
| ● wakati wa kuhifadhi | -50 ... +80 °C |
| Vipimo vya Ufungashaji | 172,00 x 192,00 x 99,00 |
| Maelezo ya Bidhaa | Circuit breaker size S3 for motor protection CLASS 10 with overload relay function A-release 80...100 A N-release 1300 A screw terminal Increased switching capacity 100 kA |
| halijoto ya mazingira | |
| masafa ya uendeshaji | |
| mkondo wa uendeshaji | |
| uteuzi wa bidhaa | Circuit breaker |
| ● katika kiwango cha juu cha AC-3 | 15 1/h |
| ● wakati wa operesheni | -20 ... +60 °C |
| ● wakati wa usafiri | -50 ... +80 °C |
| muundo wa bidhaa | For motor protection with overload relay function |
| — imara au imekwama | 2x (2,5 ... 50 mm²), 1x (10 ... 70 mm²) |
| ● kwa anwani kuu | |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| uainishaji wa aina ya bidhaa | 3RV2 |
| fidia ya halijoto | -20 ... +60 °C |
| — kwa thamani iliyokadiriwa ya 230 V | 30 kW |
| — kwa thamani iliyokadiriwa ya 400 V | 45 kW |
| — kwa thamani iliyokadiriwa ya 500 V | 55 kW |
| — kwa thamani iliyokadiriwa ya 690 V | 90 kW |
| ● kwa thamani iliyokadiriwa ya 240 V | 100 kA |
| ● kwa thamani iliyokadiriwa ya 400 V | 50 kA |
| ● kwa thamani iliyokadiriwa ya 480 V | 100 A |
| ● kwa thamani iliyokadiriwa ya 500 V | 5 kA |
| ● kwa thamani iliyokadiriwa ya 600 V | 100 A |
| ● kwa thamani iliyokadiriwa ya 690 V | 3 kA |
| ● kwa motor ya AC ya awamu 3 | |
| Azimio la Uzingatiaji | Test Certificates |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Idadi ya nguzo (EF001391) | 3 |
| ● kwa mawasiliano saidizi | |
| ● kugundua hitilafu ya ardhi | No |
| Kazi za zamani za muda wa kawaida | 40 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| ukubwa wa kivunja mzunguko | S3 |
| ● kwa vipuri vya moja kwa moja kwenye 400 V | |
| ● kwa vipuri vya moja kwa moja kwenye 500 V | |
| ● kwa vipuri vya moja kwa moja kwenye 690 V | |
| ● kugundua hitilafu ya awamu | Yes |
| Kipimo cha ukubwa wa kifurushi | MM |
| — kwa thamani iliyokadiriwa ya 110/120 V | 7.5 hp |
| — kwa thamani iliyokadiriwa ya 200/208 V | 30 hp |
| — kwa thamani iliyokadiriwa ya 220/230 V | 40 hp |
| — kwa thamani iliyokadiriwa ya 460/480 V | 75 hp |
| — kwa thamani iliyokadiriwa ya 575/600 V | 100 hp |
| ● kwa saketi kuu ya mkondo | screw-type terminals |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 03/01/2017 |
| aina ya muunganisho wa umeme | |
| ● kwa mota ya AC ya awamu moja | |
| Ujenzi wa kifaa (EF008240) | Built-in device fixed built-in technique |
| muundo wa kutolewa kwa mzigo kupita kiasi | thermal |
| ● katika AC kwa thamani iliyokadiriwa ya 240 V | 100 kA |
| ● katika AC kwa thamani iliyokadiriwa ya 400 V | 100 kA |
| ● katika AC kwa thamani iliyokadiriwa ya 500 V | 10 kA |
| ● katika AC kwa thamani iliyokadiriwa ya 690 V | 6 kA |
| Mbinu ya kuzima (EF007007) | Magnetic |
| thamani iliyokadiriwa ya masafa ya uendeshaji | 50 ... 60 Hz |
| thamani iliyokadiriwa ya sasa ya uendeshaji | 100 A |
| ● katika kiwango cha juu cha thamani kilichokadiriwa na AC-3 | 690 V |
| ● kwa sehemu zilizowekwa ardhini kwa 400 V | |
| ● kwa sehemu zilizowekwa ardhini kwa 500 V | |
| ● kwa sehemu zilizowekwa ardhini kwa 690 V | |
| muundo wa safari ya mzunguko mfupi | magnetic |
| uwiano wa kushindwa hatari | |
| ● katika hali ya uendeshaji wa AC katika hali ya joto kali | 44 W |
| ● katika AC-3 kwa thamani iliyokadiriwa ya 400 V | 100 A |
| ● ya mawasiliano kuu ya kawaida | 25 000 |
| ● ya mawasiliano saidizi ya kawaida | 25 000 |
| Hitilafu ya awamu nyeti (EF007400) | true |
| Volti ya uendeshaji iliyokadiriwa (EF001435) | ['690', '690'] |
| Aina ya kipengele cha udhibiti (EF006976) | Turn button |
| Kwa ulinzi wa joto (EF006233) | thermal |
| swichi saidizi ya ugani wa bidhaa | Yes |
| unyevunyevu wa jamaa wakati wa operesheni | 10 ... 95 % |
| utendaji wa kiufundi uliotolewa [hp] | |
| Kiwango cha ulinzi (IP) (EF005474) | IP20 |
| onyesha toleo la hali ya kubadilisha | Handle |
| thamani iliyokadiriwa ya upinzani wa volteji ya mawimbi | 8 kV |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 3RV2142-4MA10 |
| Iu ya mkondo wa kudumu iliyokadiriwa (EF001389) | 100.0 |
| ● kwa saketi saidizi na ya kudhibiti | screw-type terminals |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| ● kati ya saketi kuu na saidizi | 400 V |
| msimbo wa marejeleo kulingana na IEC 81346-2 | Q |
| idadi ya nguzo za saketi kuu ya mkondo | 3 |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano saidizi | 2x (20 ... 16), 2x (18 ... 14) |
| ● kwa ajili ya miguso kuu ya kebo ya pete | 4.5 ... 6 N·m |
| ulinzi wa mzunguko mfupi wa kazi ya bidhaa | Yes |
| ● katika hali ya joto ya uendeshaji kwa kila nguzo | 14.7 W |
| ● ya mawasiliano saidizi na ya udhibiti | M3 |
| Maisha ya huduma ya mitambo (mizunguko ya kubadilisha) | |
| Mpangilio wa mkondo wa kutolewa kwa mzigo kupita kiasi (EF002336) | ['80', '100'] |
| Na swichi saidizi iliyojumuishwa (EF001387) | false |
| muundo wa uzi wa skrubu ya muunganisho | |
| mkondo kamili wa mzigo (FLA) kwa motor ya AC ya awamu 3 | |
| idadi ya anwani za NC kwa anwani za usaidizi | |
| idadi ya anwani HAKUNA kwa anwani saidizi | |
| upinzani wa mshtuko kulingana na IEC 60068-2-27 | 25g / 11 ms Sinus |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| — imekwama vizuri na usindikaji wa sehemu ya msingi | 2x (2.5 ... 35 mm²), 1x (2.5 ... 50 mm²) |
| upotevu wa nguvu [W] kwa thamani iliyokadiriwa ya mkondo | |
| ● kwa kiwango cha chini cha mahitaji kulingana na SN 31920 | 50 % |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-3, 230 V (EF007025) | 30.0 |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-3, 400 V (EF001364) | 45.0 |
| uvumilivu wa umeme (mizunguko ya kubadili) kawaida | 25 000 |
| — imekwama vizuri bila usindikaji wa sehemu ya msingi | 2x (10 ... 35 mm²), 1x (10 ... 50 mm²) |
| ● kwa mawasiliano kuu na vituo vya aina ya skrubu | 4.5 ... 6 N·m |
| ● yenye kiwango cha juu cha mahitaji kulingana na SN 31920 | 5 000 |
| Pamoja na kutolewa kwa volteji iliyojumuishwa (EF001390) | false |
| ukubwa wa kiunganishi unaweza kuunganishwa kulingana na kampuni | S3 |
| kipenyo cha nje cha kebo ya pete inayoweza kutumika kiwango cha juu zaidi | 19 mm |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41E / 41E |
| ulinzi wa mguso mbele kulingana na IEC 60529 | finger-safe, for vertical contact from the front |
| ● kwa mawasiliano saidizi yenye vituo vya aina ya skrubu | 0.8 ... 1.2 N·m |
| uwezo wa kuvunja mkondo wa juu wa mzunguko mfupi (ICU) | |
| urefu wa ufungaji katika urefu juu ya usawa wa bahari | 2 000 m |
| IP ya darasa la ulinzi mbele kulingana na IEC 60529 | IP20 |
| Aina ya muunganisho wa umeme wa saketi kuu (EF006819) | Screw connection |
| Utoaji wa saketi fupi bila mpangilio wa masafa ya marekebisho (EF007131) | ['1300', '1300'] |
| mpangilio wa viunganishi vya umeme kwa ajili ya saketi kuu ya mkondo | Top and bottom |
| uwezo wa kuvunja unaofanya kazi kwa mkondo mfupi wa mzunguko (Ics) kwenye AC | |
| voltage ya insulation yenye kiwango cha uchafuzi 3 kwa thamani iliyokadiriwa na AC | 1 000 V |
| mkondo wa thamani ya majibu ya kitengo cha safari ya mzunguko mfupi wa papo hapo | 1 300 A |
| Uwezo wa kuvunja mzunguko mfupi uliokadiriwa lcu katika 400 V, AC (EF007049) | 100.0 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.03.2017 |
| sehemu ya bidhaa inayoweza kutolewa kwa saketi saidizi na ya udhibiti | No |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| thamani ya mwitikio wa sasa inayoweza kurekebishwa ya mkondo wa kutolewa kwa mzigo unaotegemea mkondo | 80 ... 100 A |
| voltage ya juu inayoruhusiwa kwa ajili ya kutengwa salama katika mitandao yenye nukta ya nyota iliyotulia | |
| Idhini ya Bidhaa kwa JumlaUthibitisho wa KCDTangazo la UzingatiajiVyeti vya MtihaniBaharini / UsafirishajiAzimio la UzingatiajiUingerezaAzimio la UzingatiajiCheti Maalum cha MtihaniAinaVyeti vya Mtihani/Ripoti ya MtihaniBaharini / UsafirishajinyingineUthibitishonyingineReliUthibitishoMtetemo na Mshtuko | General Product Approval |
