3RT2446-1NB30

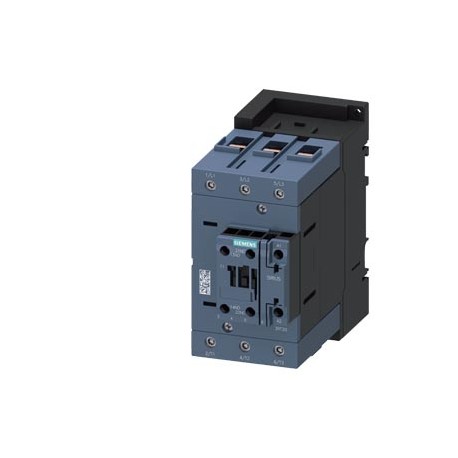

3RT2446-1NB30 SIEMENS Contactor, AC-1: 140 A 20-33 V AC/DC 3-pole, 3 NO, Size S3 Screw terminal 1 NO + 1 NC ..
$0.00USD
3513 kwenye hisa
Vipimo Muhimu
:Confirmation
EAN:4047621028002
EMC:Functional Safety/Safety of Machinery
UPC:804766503061
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Confirmation | |
| EAN | 4047621028002 |
| EMC | Functional Safety/Safety of Machinery |
| UPC | 804766503061 |
| ETIM | 5 |
| WAZO | 4 |
| kina | 152 mm |
| nyingine | Railway |
| upana | 70 mm |
| UNSPSC | 15 |
| Darasa la mtandaoni | 6 |
| urefu | 140 mm |
| — imara | 2x (2.5 ... 16 mm²) |
| ● katika AC | 6.7 g / 5 ms, 4.0 g / 10 ms |
| ● katika DC | 6.7 g / 5 ms, 4.0 g / 10 ms |
| ● imara | 2.5 ... 16 mm² |
| Msimbo wa Kikundi | R711 |
| muda wa kupiga mkuki | 10 ... 20 ms |
| — juu | 10 mm |
| ● katika AC-1 | |
| ● katika AC-3 | |
| Uthibitisho | Vibration and Shock |
| Tarehe 5/6/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Kipengele cha Chuma | LEO----- |
| — washambuliaji | 20 mm |
| — imekwama | 2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²) |
| ● kwa 50 Hz | 0.8 ... 1.1 |
| ● kwa 60 Hz | 0.8 ... 1.1 |
| ● kukwama | 6 ... 70 mm² |
| Kundi la Bidhaa | 5370 |
| Darasa la bidhaa | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Kitengo cha Kiasi | 1 Piece |
| kuchelewa kufunga | |
| kuchelewa kwa ufunguzi | |
| — chini | 10 mm |
| Nambari ya Bidhaa | 85364900 |
| Familia ya bidhaa | SIRIUS 3RT.4 contactors for weak or non-inductive loads (AC-1), 3-pole up to 2 650 A |
| ilibadilishwa mara ya mwisho: | 3/15/2022 |
| ● inayoweza kuunganishwa | 2 |
| Uzito Halisi (kg) | 1,833 Kg |
| aina ya volteji | AC/DC |
| — pembeni | 0 mm |
| ● thamani iliyokadiriwa | 20 ... 33 V |
| mbinu ya kufunga | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 60715 |
| kazi ya bidhaa | |
| nafasi inayohitajika | |
| Nchi ya asili | Germany |
| nafasi ya kupachika | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| ugani wa bidhaa | |
| ukubwa wa kigusa | S3 |
| ● thamani ya awali | 0.8 |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Kiasi cha Ufungashaji | 1 |
| voltage ya insulation | |
| jina la chapa ya bidhaa | SIRIUS |
| ● wakati wa kuhifadhi | -55 ... +80 °C |
| ● kwa sehemu za moja kwa moja | |
| ● ya koili ya sumaku | Screw-type terminals |
| Vipimo vya Ufungashaji | 80,00 x 160,00 x 170,00 |
| Maelezo ya Bidhaa | Contactor, AC-1, 140 A/690 V/40 °C, S3, 3-pole, 20-33 V AC/DC, with varistor, 1 NO+1 NC, box terminal/screw terminal |
| halijoto ya mazingira | |
| kilele cha mkondo wa ndani | 6.5 A |
| mkondo wa uendeshaji | |
| uteuzi wa bidhaa | Contactor |
| ● swichi saidizi | Yes |
| ● wakati wa operesheni | -25 ... +60 °C |
| ● thamani kamili | 1.1 |
| — imara au imekwama | 2x (2.5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²) |
| ● kwa anwani kuu | |
| ● imara au imekwama | 4 ... 70 mm² |
| ● kwa sehemu zilizowekwa ardhini | |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| muundo wa kiungo cha fuse | |
| ● kwa thamani iliyokadiriwa ya 24 V | 10 A |
| ● kwa thamani iliyokadiriwa ya 48 V | 2 A |
| ● kwa thamani iliyokadiriwa ya 60 V | 2 A |
| uainishaji wa aina ya bidhaa | 3RT24 |
| upinzani wa volteji ya kuongezeka | |
| — kwa thamani iliyokadiriwa ya 400 V | 44 A |
| — kwa thamani iliyokadiriwa ya 690 V | 44 A |
| ● kwa thamani iliyokadiriwa ya 110 V | 1 A |
| ● kwa thamani iliyokadiriwa ya 125 V | 0.9 A |
| ● kwa thamani iliyokadiriwa ya 220 V | 0.3 A |
| ● kwa thamani iliyokadiriwa ya 230 V | 6 A |
| ● kwa thamani iliyokadiriwa ya 400 V | 3 A |
| ● kwa thamani iliyokadiriwa ya Hz 50 | 20 ... 33 V |
| ● kwa thamani iliyokadiriwa ya 500 V | 2 A |
| ● kwa thamani iliyokadiriwa ya 60 Hz | 20 ... 33 V |
| ● kwa thamani iliyokadiriwa ya 600 V | 0.1 A |
| ● kwa thamani iliyokadiriwa ya 690 V | 1 A |
| ● ya kawaida ya kigusa | 10 000 000 |
| kilele cha mkondo wa rotor iliyofungwa | 6.5 A |
| kiwango cha chini cha unyevunyevu | 10 % |
| ● mgusano wa papo hapo | 1 |
| ● upachikaji wa kando kwa kando | Yes |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Toleo la kawaida (EF001126) | true |
| kushikilia thamani ya wastani ya sasa | 75 mA |
| ● kwa mawasiliano saidizi | |
| Kazi za zamani za muda wa kawaida | 40 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| masafa ya kubadili bila mzigo | |
| Kipimo cha ukubwa wa kifurushi | MM |
| voltage ya usambazaji wa udhibiti katika AC | |
| voltage ya usambazaji wa udhibiti katika DC | |
| mkondo wa uendeshaji katika AC-15 | |
| mkondo wa uendeshaji katika DC-13 | |
| ● kwa saketi kuu ya mkondo | box terminal |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 04/27/2017 |
| aina ya muunganisho wa umeme | |
| muundo wa kifaa cha kukandamiza mawimbi | with varistor |
| ● na upachikaji wa kando kwa kando | |
| muda wa kilele cha mkondo wa ndani | 50 µs |
| thamani ya wastani ya mkondo wa rotor iliyofungwa | 3.2 A |
| ● ya thamani iliyokadiriwa ya saketi kuu | 8 kV |
| muda wa mkondo wa rotor uliofungwa | 150 ms |
| uwiano wa kushindwa hatari | |
| upinzani wa mshtuko kwa kutumia mapigo ya sine | |
| ● katika hali ya uendeshaji wa AC katika hali ya joto kali | 29.4 W |
| nguvu ya kufunga ya koili ya sumaku kwenye DC | 76 W |
| nguvu ya kushikilia koili ya sumaku kwenye DC | 1.8 W |
| masafa ya uendeshaji katika kiwango cha juu cha AC-1 | 650 1/h |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano kuu | 2x (10 ... 1/0), 1x (10 ... 2) |
| mkondo wa uendeshaji katika kiwango cha juu cha AC-12 | 10 A |
| ● ya thamani iliyokadiriwa ya mzunguko msaidizi | 6 kV |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 3RT2446-1NB30 |
| Nguvu ya uendeshaji iliyokadiriwa NEMA (EF011960) | - |
| Aina ya volteji ya kuamilisha (EF008242) | AC/DC |
| ● kwa saketi saidizi na ya kudhibiti | screw-type terminals |
| ● moduli ya utendaji kwa ajili ya mawasiliano | No |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| — ikiwa na aina ya kazi 2 inahitajika | gR: 250 A (690 V, 100 kA) |
| ● bila mzigo wa sasa wa kawaida | 1.8 W |
| idadi ya anwani za NC kwa anwani kuu | 0 |
| idadi ya anwani HAKUNA kwa anwani kuu | 3 |
| msimbo wa marejeleo kulingana na IEC 81346-2 | Q |
| upinzani wa mshtuko kwenye msukumo wa mstatili | |
| ● kwenye kigusa kwa ajili ya mawasiliano saidizi | Screw-type terminals |
| idadi ya nguzo za saketi kuu ya mkondo | 3 |
| aina ya volteji kwa mzunguko mkuu wa mkondo | AC |
| — kwa aina ya uratibu 1 inahitajika | gG: 250 A (690 V,100 kA) |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano saidizi | 2x (20 ... 16), 2x (18 ... 14) |
| uaminifu wa mawasiliano ya mawasiliano saidizi | 1 faulty switching per 100 million (17 V, 1 mA) |
| ulinzi wa mzunguko mfupi wa kazi ya bidhaa | No |
| ● katika hali ya joto ya uendeshaji kwa kila nguzo | 9.8 W |
| Maisha ya huduma ya mitambo (mizunguko ya kubadilisha) | |
| Nguvu inayoonekana ya kushikilia koili ya sumaku kwenye AC | |
| nguvu inayoonekana ya kuchukua koili ya sumaku kwenye AC | |
| idadi ya anwani za NC kwa anwani za usaidizi | 1 |
| idadi ya anwani HAKUNA kwa anwani saidizi | 1 |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| — imekwama vizuri na usindikaji wa sehemu ya msingi | 2x (2.5 ... 35 mm²), 1x (2.5 ... 50 mm²) |
| ● imekwama vizuri ikiwa na usindikaji wa sehemu ya msingi | 2.5 ... 50 mm² |
| upotevu wa nguvu [W] kwa thamani iliyokadiriwa ya mkondo | |
| aina ya voltage ya voltage ya usambazaji wa udhibiti | AC/DC |
| ● mguso wa kioo kulingana na IEC 60947-4-1 | Yes |
| ● kwa kiwango cha chini cha mahitaji kulingana na SN 31920 | 40 % |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-3, 400 V (EF001364) | - |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-4, 400 V (EF008496) | - |
| ● yenye kiwango cha juu cha mahitaji kulingana na SN 31920 | 73 % |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us katika DC (EF003980) | ['20', '33'] |
| toleo la udhibiti wa utaratibu wa uendeshaji wa swichi | Standard A1 - A2 |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-1, 400 V (EF001393) | 140 |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-3, 400 V (EF001392) | - |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-4, 400 V (EF008495) | - |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41B / 41B |
| ulinzi wa mguso mbele kulingana na IEC 60529 | finger-safe, for vertical contact from the front |
| ● kwa ajili ya ulinzi wa mzunguko mfupi wa mzunguko mkuu | |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 50HZ (EF003978) | ['20.0', '33.0'] |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 60HZ (EF003979) | ['20.0', '33.0'] |
| sehemu nzima ya kondakta inayoweza kuunganishwa kwa mawasiliano kuu | |
| urefu wa ufungaji katika urefu juu ya usawa wa bahari | 2 000 m |
| IP ya darasa la ulinzi mbele kulingana na IEC 60529 | IP20 |
| Aina ya muunganisho wa umeme wa saketi kuu (EF006819) | Frame clamp |
| — hadi 690 V kwenye joto la kawaida la 40 °C | 140 A |
| — hadi 690 V kwenye joto la kawaida la 55 °C | 130 A |
| — hadi 690 V kwa joto la kawaida la 60 °C | 130 A |
| sehemu ya msalaba ya kondakta inayoweza kuunganishwa kwa mawasiliano saidizi | |
| — hadi 1000 V kwa joto la kawaida la 40 °C thamani iliyokadiriwa | 60 A |
| — hadi 1000 V kwa joto la kawaida la 60 °C | 60 A |
| ● ya saketi kuu yenye kiwango cha uchafuzi wa mazingira thamani iliyokadiriwa 3 | 1 000 V |
| ● uendeshaji unaoendeshwa vyema kulingana na IEC 60947-5-1 | No |
| Idadi ya anwani kuu kama kawaida hufunguliwa (EF001374) | 3 |
| Idadi ya anwani zilizofungwa kawaida kama anwani kuu (EF001375) | - |
| ● ya kigusanishi chenye kizuizi cha swichi saidizi kilichoongezwa kawaida | 10 000 000 |
| unyevunyevu wa jamaa kwa 55 °C kulingana na kiwango cha juu cha IEC 60068-2-30 | 95 % |
| ● ya saketi saidizi yenye kiwango cha uchafuzi wa mazingira thamani iliyokadiriwa 3 | 690 V |
| Idadi ya anwani saidizi kama kawaida hufunguliwa (EF001376) | 1 |
| sehemu ya chini kabisa katika saketi kuu kwa thamani ya juu zaidi iliyokadiriwa na AC-1 | 50 mm² |
| ● kwa ajili ya ulinzi wa mzunguko mfupi wa swichi saidizi unaohitajika | gG: 10 A (500 V, 1 kA) |
| Idadi ya anwani saidizi kama anwani iliyofungwa kawaida (EF001377) | 1 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 27.04.2017 |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| thamani ya volteji ya usambazaji wa koili ya sumaku kwenye AC | |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji iliyokadiriwa ya koili ya sumaku katika DC | |
| ● ya kigusanishi chenye kizuizi cha swichi saidizi kilichoboreshwa kielektroniki cha kawaida | 5 000 000 |
| muundo wa kivunja mzunguko mdogo kwa ajili ya ulinzi wa mzunguko mfupi wa swichi saidizi inayohitajika | gG: 10 A (230 V, 400 A) |
| Idhini ya Bidhaa kwa JumlaUthibitishoKCEMCUsalama wa Utendaji wa MashineTangazo la UzingatiajiVyeti vya MtihaniAinaCheti cha MtihaniAzimio la UzingatiajiUKAinaVyeti vya Mtihani/Ripoti ya MtihaniCheti Maalum cha MtihaniBaharini/UsafirishajinyingineReliHatariUthibitishoMtetemo na MshtukoTaarifa za Usafiri | General Product Approval |
Maelezo ya Bidhaa
More details
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
