3RT1066-6AR36

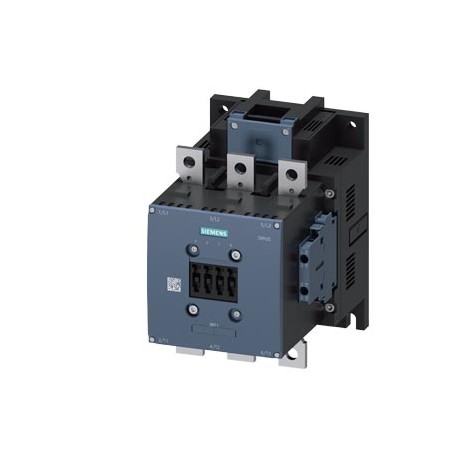

3RT1066-6AR36 SIEMENS power contactor, AC-3 300 A, 160 kW / 400 V, AC (50-60 Hz) / DC operation 440-480 V AC..
$0.00USD
4748 kwenye hisa
Vipimo Muhimu
:Confirmation
EAN:4011209508149
EMC:Functional Safety/Safety of Machinery
UPC:754554772615
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| Confirmation | |
| EAN | 4011209508149 |
| EMC | Functional Safety/Safety of Machinery |
| UPC | 754554772615 |
| ETIM | 5 |
| WAZO | 4 |
| kina | 202 mm |
| nyingine | Railway |
| upana | 145 mm |
| UNSPSC | 14 |
| Darasa la mtandaoni | 6 |
| urefu | 210 mm |
| — imara | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), max. 2x (0.75 ... 4 mm²) |
| ● katika AC | 8,5g / 5 ms, 4,2g / 10 ms |
| ● katika DC | 8,5g / 5 ms, 4,2g / 10 ms |
| Msimbo wa Kikundi | R711 |
| muda wa kupiga mkuki | 10 ... 15 ms |
| — juu | 10 mm |
| ● katika AC-1 | |
| ● katika AC-3 | |
| Kipengele cha Chuma | LFO----- |
| — washambuliaji | 20 mm |
| ● kwa 50 Hz | 0.8 ... 1.1 |
| ● kwa 60 Hz | 0.8 ... 1.1 |
| ● katika AC-3e | |
| ● katika AC-6a | |
| ● kukwama | 70 ... 240 mm² |
| Tarehe 5/10/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Mbalimbali | Confirmation |
| Kundi la Bidhaa | 3706 |
| Darasa la bidhaa | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Kitengo cha Kiasi | 1 Piece |
| kuchelewa kufunga | |
| kuchelewa kwa ufunguzi | |
| — chini | 10 mm |
| Nambari ya Bidhaa | 85364900 |
| Familia ya bidhaa | SIRIUS 3RT contactors, 3-pole, up to 250 kW |
| ilibadilishwa mara ya mwisho: | 3/24/2022 |
| Uzito Halisi (kg) | 6,610 Kg |
| idadi ya mashimo | 1 |
| nguvu ya uendeshaji | |
| — pembeni | 0 mm |
| ● thamani iliyokadiriwa | 440 ... 480 V |
| mbinu ya kufunga | screw fixing |
| kazi ya bidhaa | |
| nafasi inayohitajika | |
| Nchi ya asili | Germany |
| Baharini / Usafirishaji | other |
| kipenyo cha mashimo | 11 mm |
| nafasi ya kupachika | with vertical mounting surface +/-90° rotatable, with vertical mounting surface +/- 22.5° tiltable to the front and back |
| volteji ya uendeshaji | |
| ugani wa bidhaa | |
| ukubwa wa kigusa | S10 |
| ● thamani ya awali | 0.8 |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Kiasi cha Ufungashaji | 1 |
| voltage ya insulation | |
| jina la chapa ya bidhaa | SIRIUS |
| ● wakati wa kuhifadhi | -55 ... +80 °C |
| ● kwa sehemu za moja kwa moja | |
| ● ya koili ya sumaku | Screw-type terminals |
| Vipimo vya Ufungashaji | 265,00 x 196,00 x 234,00 |
| Maelezo ya Bidhaa | power contactor, AC-3 300 A, 160 kW / 400 V, AC (50-60 Hz) / DC operation 440-480 V AC/DC auxiliary contacts 2 NO + 2 NC 3-pole, frame size S10 busbar connections drive: conventional screw terminal |
| halijoto ya mazingira | |
| masafa ya uendeshaji | |
| mkondo wa uendeshaji | |
| uteuzi wa bidhaa | Power contactor |
| kufaa kwa matumizi | |
| ● katika kiwango cha juu cha AC-1 | 750 1/h |
| ● katika kiwango cha juu cha AC-2 | 250 1/h |
| ● katika kiwango cha juu cha AC-3 | 500 1/h |
| ● katika kiwango cha juu cha AC-4 | 130 1/h |
| ● katika kiwango cha juu cha AC-3e | 500 1/h |
| ● swichi saidizi | Yes |
| ● wakati wa operesheni | -25 ... +60 °C |
| ● thamani kamili | 1.1 |
| — imara au imekwama | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), max. 2x (0,75 ... 4 mm²) |
| ● imara au imekwama | 0.5 ... 4 mm² |
| ● kwa sehemu zilizowekwa ardhini | |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| muundo wa kiungo cha fuse | |
| upana wa upau wa muunganisho | 25 mm |
| — kwa thamani iliyokadiriwa ya 24 V | 300 A |
| ● kwa thamani iliyokadiriwa ya 24 V | 10 A |
| ● kwa thamani iliyokadiriwa ya 48 V | 6 A |
| ● kwa thamani iliyokadiriwa ya 60 V | 6 A |
| uainishaji wa aina ya bidhaa | 3RT1 |
| upinzani wa volteji ya kuongezeka | |
| — kwa thamani iliyokadiriwa ya 110 V | 33 A |
| — kwa thamani iliyokadiriwa ya 220 V | 3.8 A |
| — kwa thamani iliyokadiriwa ya 230 V | 90 kW |
| — kwa thamani iliyokadiriwa ya 400 V | 300 A |
| — kwa thamani iliyokadiriwa ya 440 V | 0.9 A |
| — kwa thamani iliyokadiriwa ya 500 V | 300 A |
| — kwa thamani iliyokadiriwa ya 600 V | 0.6 A |
| — kwa thamani iliyokadiriwa ya 690 V | 280 A |
| ● kwa thamani iliyokadiriwa ya 110 V | 3 A |
| ● kwa thamani iliyokadiriwa ya 125 V | 2 A |
| ● kwa thamani iliyokadiriwa ya 220 V | 1 A |
| ● kwa thamani iliyokadiriwa ya 230 V | 6 A |
| ● kwa thamani iliyokadiriwa ya 400 V | 125 A |
| ● kwa thamani iliyokadiriwa ya 480 V | 302 A |
| ● kwa thamani iliyokadiriwa ya Hz 50 | 440 ... 480 V |
| ● kwa thamani iliyokadiriwa ya 500 V | 2 A |
| ● kwa thamani iliyokadiriwa ya 60 Hz | 440 ... 480 V |
| ● kwa thamani iliyokadiriwa ya 600 V | 0.15 A |
| ● kwa thamani iliyokadiriwa ya 690 V | 115 A |
| ● kwa motor ya AC ya awamu 3 | |
| ● ya kawaida ya kigusa | 10 000 000 |
| kiwango cha chini cha unyevunyevu | 10 % |
| — kwa thamani iliyokadiriwa ya 1000 V | 95 A |
| ● upachikaji wa kando kwa kando | Yes |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : N |
| Toleo la kawaida (EF001126) | true |
| ● kwa mawasiliano saidizi | |
| Kazi za zamani za muda wa kawaida | 60 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| masafa ya kubadili bila mzigo | |
| unene wa upau wa muunganisho | 6 mm |
| Kipimo cha ukubwa wa kifurushi | MM |
| voltage ya usambazaji wa udhibiti katika AC | |
| voltage ya usambazaji wa udhibiti katika DC | |
| mkondo wa uendeshaji katika AC-15 | |
| mkondo wa uendeshaji katika DC-12 | |
| mkondo wa uendeshaji katika DC-13 | |
| — kwa thamani iliyokadiriwa ya 200/208 V | 100 hp |
| — kwa thamani iliyokadiriwa ya 220/230 V | 125 hp |
| — kwa thamani iliyokadiriwa ya 460/480 V | 250 hp |
| — kwa thamani iliyokadiriwa ya 575/600 V | 300 hp |
| ● kwa saketi kuu ya mkondo | Connection bar |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 05/01/2012 |
| aina ya muunganisho wa umeme | |
| ● katika njia 1 ya mkondo katika DC-1 | |
| muundo wa kifaa cha kukandamiza mawimbi | with varistor |
| ● na upachikaji wa kando kwa kando | |
| ● katika kiwango cha juu cha thamani kilichokadiriwa na AC-3 | 1 000 V |
| ● ya thamani iliyokadiriwa ya saketi kuu | 8 kV |
| upinzani wa mshtuko kwa kutumia mapigo ya sine | |
| ● katika hali ya uendeshaji wa AC katika hali ya joto kali | 66 W |
| ● katika kiwango cha juu cha thamani kilichokadiriwa na AC-3e | 1 000 V |
| ● katika AC-4 kwa thamani iliyokadiriwa ya 400 V | 280 A |
| ● Zima inayohusiana na usalama | Yes |
| nguvu inayoonekana ya uendeshaji katika AC-6a | |
| nguvu ya kufunga ya koili ya sumaku kwenye DC | 650 W |
| nguvu ya kushikilia koili ya sumaku kwenye DC | 7.4 W |
| utendaji wa kiufundi uliotolewa [hp] | |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano kuu | 2/0 ... 500 kcmil |
| mkondo wa uendeshaji katika kiwango cha juu cha AC-12 | 10 A |
| ● kwa thamani iliyokadiriwa ya AC-5a hadi 690 V | 290 A |
| ● kwa thamani iliyokadiriwa ya AC-5b hadi 400 V | 249 A |
| ● ya thamani iliyokadiriwa ya mzunguko msaidizi | 6 kV |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 3RT1066-6AR36 |
| Nguvu ya uendeshaji iliyokadiriwa NEMA (EF011960) | 183.8746875 |
| Aina ya volteji ya kuamilisha (EF008242) | AC/DC |
| ● katika njia 1 ya mkondo katika DC-3 katika DC-5 | |
| ● kwa saketi saidizi na ya kudhibiti | screw-type terminals |
| ● moduli ya utendaji kwa ajili ya mawasiliano | No |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| — ikiwa na aina ya kazi 2 inahitajika | gG: 400 A (690 V, 100 kA), aM: 315 A (690 V, 50 kA), BS88: 400 A (415 V, 50 kA) |
| ● bila mzigo wa sasa wa kawaida | 7.4 W |
| idadi ya anwani HAKUNA kwa anwani kuu | 3 |
| msimbo wa marejeleo kulingana na IEC 81346-2 | Q |
| upinzani wa mshtuko kwenye msukumo wa mstatili | |
| ● kwenye kigusa kwa ajili ya mawasiliano saidizi | Screw-type terminals |
| idadi ya nguzo za saketi kuu ya mkondo | 3 |
| — kwa aina ya uratibu 1 inahitajika | gG: 500 A (690 V, 100 kA) |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano saidizi | 2x (20 ... 16), 2x (18 ... 14), 1x 12 |
| uaminifu wa mawasiliano ya mawasiliano saidizi | 1 faulty switching per 100 million (17 V, 1 mA) |
| ● katika hali ya joto ya uendeshaji kwa kila nguzo | 22 W |
| Maisha ya huduma ya mitambo (mizunguko ya kubadilisha) | |
| ● yenye njia 2 za sasa mfululizo katika DC-1 | |
| ● yenye njia 3 za sasa mfululizo katika DC-1 | |
| Nguvu inayoonekana ya kushikilia koili ya sumaku kwenye AC | |
| nguvu inayoonekana ya kuchukua koili ya sumaku kwenye AC | |
| mkondo kamili wa mzigo (FLA) kwa motor ya AC ya awamu 3 | |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| — imekwama vizuri na usindikaji wa sehemu ya msingi | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● imekwama vizuri ikiwa na usindikaji wa sehemu ya msingi | 0.5 ... 2.5 mm² |
| upotevu wa nguvu [W] kwa thamani iliyokadiriwa ya mkondo | |
| aina ya voltage ya voltage ya usambazaji wa udhibiti | AC/DC |
| ● mguso wa kioo kulingana na IEC 60947-4-1 | Yes |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-3, 400 V (EF001364) | 160.0 |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-4, 400 V (EF008496) | 160.0 |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us katika DC (EF003980) | ['440', '480'] |
| toleo la udhibiti wa utaratibu wa uendeshaji wa swichi | Standard A1 - A2 |
| ● yenye njia 2 za sasa mfululizo katika DC-3 katika DC-5 | |
| ● yenye njia 3 za sasa mfululizo katika DC-3 katika DC-5 | |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-1, 400 V (EF001393) | 330 |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-3, 400 V (EF001392) | 300 |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-4, 400 V (EF008495) | 280 |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41B / 41B |
| ukadiriaji wa mawasiliano ya anwani saidizi kulingana na UL | A600 / Q600 |
| ulinzi wa mguso mbele kulingana na IEC 60529 | finger-safe, for vertical contact from the front with box terminal/cover |
| ● kwa ajili ya ulinzi wa mzunguko mfupi wa mzunguko mkuu | |
| ● imepunguzwa kwa ubadilishaji wa sekunde 1 kwa kiwango cha juu cha mkondo wa sifuri | 5 524 A; Use minimum cross-section acc. to AC-1 rated value |
| ● imepunguzwa kwa ubadilishaji wa sekunde 5 kwa kiwango cha juu cha mkondo wa sifuri | 4 579 A; Use minimum cross-section acc. to AC-1 rated value |
| Thamani ya B10 yenye kiwango cha juu cha mahitaji kulingana na SN 31920 | 1 000 000 |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 50HZ (EF003978) | ['440.0', '480.0'] |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 60HZ (EF003979) | ['440.0', '480.0'] |
| sehemu nzima ya kondakta inayoweza kuunganishwa kwa mawasiliano kuu | |
| kipengele cha nguvu cha kufata chenye nguvu ya kufunga ya koili | |
| ● imepunguzwa kwa ubadilishaji wa sekunde 10 kwa kiwango cha juu cha mkondo wa sifuri | 3 153 A; Use minimum cross-section acc. to AC-1 rated value |
| ● imepunguzwa kwa ubadilishaji wa sekunde 30 kwa kiwango cha juu cha mkondo wa sifuri | 1 883 A; Use minimum cross-section acc. to AC-1 rated value |
| ● imepunguzwa kwa ubadilishaji wa sekunde 60 kwa kiwango cha juu cha mkondo wa sifuri | 1 445 A; Use minimum cross-section acc. to AC-1 rated value |
| Nambari ya AWG kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa yenye msimbo | |
| urefu wa ufungaji katika urefu juu ya usawa wa bahari | 2 000 m |
| IP ya darasa la ulinzi mbele kulingana na IEC 60529 | IP00; IP20 with box terminal/cover |
| — hadi 230 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 292 A |
| — hadi 230 V kwa thamani ya kilele cha sasa n=30 thamani iliyokadiriwa | 195 A |
| — hadi 400 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 292 A |
| — hadi 400 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 195 A |
| — hadi 500 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 292 A |
| — hadi 500 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 195 A |
| — hadi 690 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 280 A |
| — hadi 690 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 195 A |
| ● hadi 230 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 110 000 kVA |
| ● hadi 230 V kwa thamani ya kilele cha sasa n=30 thamani iliyokadiriwa | 70 000 VA |
| ● hadi 400 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 200 000 VA |
| ● hadi 400 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 130 000 VA |
| ● hadi 500 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 250 000 VA |
| ● hadi 500 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 160 000 VA |
| ● hadi 690 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 330 000 VA |
| ● hadi 690 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 230 000 VA |
| Aina ya muunganisho wa umeme wa saketi kuu (EF006819) | - |
| — hadi 1000 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 95 A |
| — hadi 1000 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 95 A |
| ● hadi 1000 V kwa thamani ya kilele cha sasa n=20 thamani iliyokadiriwa | 160 000 VA |
| ● hadi 1000 V kwa thamani ya kilele cha sasa n=thamani iliyokadiriwa 30 | 160 000 VA |
| kipengele cha nguvu ya kufata chenye nguvu ya kushikilia ya koili | |
| — hadi 690 V kwenye joto la kawaida la 40 °C | 330 A |
| — hadi 690 V kwa joto la kawaida la 60 °C | 300 A |
| sehemu ya msalaba ya kondakta inayoweza kuunganishwa kwa mawasiliano saidizi | |
| — hadi 1000 V kwa joto la kawaida la 40 °C thamani iliyokadiriwa | 150 A |
| — hadi 1000 V kwa joto la kawaida la 60 °C | 150 A |
| ● ya saketi kuu yenye kiwango cha uchafuzi wa mazingira thamani iliyokadiriwa 3 | 1 000 V |
| ● uendeshaji unaoendeshwa vyema kulingana na IEC 60947-5-1 | No |
| Idadi ya anwani kuu kama kawaida hufunguliwa (EF001374) | 3 |
| nguvu ya uendeshaji kwa takriban mizunguko 200000 ya uendeshaji katika AC-4 | |
| Idadi ya anwani zilizofungwa kawaida kama anwani kuu (EF001375) | - |
| ● katika AC-1 katika 400 V katika halijoto ya kawaida ya 40 °C | 330 A |
| ● ya kigusanishi chenye kizuizi cha swichi saidizi kilichoongezwa kawaida | 10 000 000 |
| mkondo wa uendeshaji kwa takriban mizunguko 200000 ya uendeshaji katika AC-4 | |
| unyevunyevu wa jamaa kwa 55 °C kulingana na kiwango cha juu cha IEC 60068-2-30 | 95 % |
| ● ya saketi saidizi yenye kiwango cha uchafuzi wa mazingira thamani iliyokadiriwa 3 | 500 V |
| Idadi ya anwani saidizi kama kawaida hufunguliwa (EF001376) | 2 |
| sehemu ya chini kabisa katika saketi kuu kwa thamani ya juu zaidi iliyokadiriwa na AC-1 | 185 mm² |
| hustahimili mkondo wa joto kwa muda mfupi katika hali ya kufanya kazi baridi hadi 40 °C | |
| ● kwa ajili ya ulinzi wa mzunguko mfupi wa swichi saidizi unaohitajika | gG: 10 A (500 V, 1 kA) |
| Idadi ya anwani saidizi kama anwani iliyofungwa kawaida (EF001377) | 2 |
| idadi ya anwani za NC kwa anwani saidizi za mawasiliano ya papo hapo | 2 |
| idadi ya anwani HAKUNA kwa anwani saidizi za mawasiliano ya papo hapo | 2 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.05.2012 |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| thamani ya volteji ya usambazaji wa koili ya sumaku kwenye AC | |
| thamani ya volteji ya usambazaji wa udhibiti wa vipengele vya uendeshaji iliyokadiriwa ya koili ya sumaku katika DC | |
| ● ya kigusanishi chenye kizuizi cha swichi saidizi kilichoboreshwa kielektroniki cha kawaida | 5 000 000 |
| voltage ya juu inayoruhusiwa kwa ajili ya kutengwa salama kati ya koili na mawasiliano kuu kulingana na EN 60947-1 | 690 V |
| Idhini ya Bidhaa kwa JumlaUthibitishoKCEMCUsalama/Usalama wa Utendaji wa MashineTangazo la UzingatiajiVyeti vya MtihaniAinaCheti cha MtihaniAinaTamko la UzingatiajiUKAinaVyeti vya Mtihani/Ripoti ya MtihaniCheti Maalum cha MtihaniBaharini/UsafirishajinyingineUthibitishonyingineReliNyingineUthibitishoNyingineCheti Maalum cha Mtihani | General Product Approval |
Maelezo ya Bidhaa
SIRIUS Contactor, 160KW/400V/AC-3 drive AC/DC UC 440-480V Auxiliary contacts 2NA+2NC 3 poles, size S10, Conventional drive bar connections. Manufactured to order. Non-Cancelable Non-Returnable.
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
Nyaraka za Bidhaa
Jalada la data
Speci za kiufundi na data ya utendaji
Mwongozo wa Mtumiaji
Mwongozo wa usakinishaji na uendeshaji
