3RF2255-2AC45

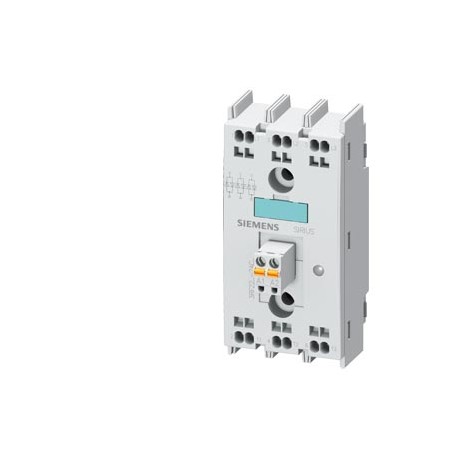

3RF2255-2AC45 SIEMENS Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled..
$0.00USD
4339 kwenye hisa
Vipimo Muhimu
:
EAN:4011209646797
UPC:754554935423
ETIM:6
Taarifa za Msambazaji
SIEMENS
Bidhaa: 367174
Kwa kawaida husafirisha ndani ya siku 2-3 za kazi
Ubora Umeheshimiwa
Usafirishaji wa haraka
Msaada wa Kiufundi
Speci ya Kiufundi
| Kipengele | Thamani |
|---|---|
| EAN | 4011209646797 |
| UPC | 754554935423 |
| ETIM | 6 |
| WAZO | 4 |
| kina | 47 mm |
| upana | 45 mm |
| UNSPSC | 14 |
| Darasa la mtandaoni | 6 |
| urefu | 95 mm |
| — imara | 2x (0.5 ... 2.5 mm²) |
| ● katika DC | 4 ... 30 V |
| Msimbo wa Kikundi | R711 |
| Tarehe 5/7/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Kipengele cha Chuma | None |
| ● kwa 50 Hz | 40 ... 660 V |
| ● kwa 60 Hz | 40 ... 660 V |
| ON-muda wa kuchelewa | 1 ms; additionally max. one half-wave |
| Kundi la Bidhaa | 3725 |
| Darasa la bidhaa | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Kitengo cha Kiasi | 1 Piece |
| Nambari ya Bidhaa | 85364900 |
| Muda wa kuchelewa | 1 ms; additionally max. one half-wave |
| Familia ya bidhaa | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| ilibadilishwa mara ya mwisho: | 3/4/2021 |
| Uzito Halisi (kg) | 0,133 Kg |
| ● hadi 460 V | 3NA3807-6; These fuses have a smaller rated current than the semiconductor relays |
| ● hadi 600 V | 3NA3805-6; These fuses have a smaller rated current than the semiconductor relays |
| upeo wa ukubwa wa nafasi | 55 A |
| mbinu ya kufunga | screw fixing |
| kazi ya bidhaa | zero-point switching |
| Nchi ya asili | Germany |
| Kiwango cha juu cha thamani ya I2t | 1 800 A²·s |
| Vyeti vya Mtihani | other |
| torque ya kukaza | |
| LKZ_FDB/ Kitambulisho cha Katalogi | CC-IC10 |
| Kiasi cha Ufungashaji | 1 |
| jina la chapa ya bidhaa | SIRIUS |
| ● wakati wa kuhifadhi | -55 ... +80 °C |
| Vipimo vya Ufungashaji | 47,00 x 114,00 x 55,00 |
| Maelezo ya Bidhaa | Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Spring-type terminal Blocking voltage 1200 V |
| halijoto ya mazingira | |
| mkondo wa uendeshaji | |
| uteuzi wa bidhaa | solid-state relay |
| joto linalopungua | 40 °C |
| ● wakati wa operesheni | -25 ... +60 °C |
| muundo wa bidhaa | three-phase controlled |
| ● kwa anwani kuu | |
| ● imara au imekwama | 0.5 ... 2.5 mm² |
| kuingiliwa kunakofanywa | |
| volti ya usambazaji wa udhibiti | |
| Mzunguko wa Maisha wa Bidhaa (PLM) | PM300:Active Product |
| voltage ya uendeshaji katika AC | |
| Idhini ya Jumla ya Bidhaa | EMC |
| volteji ya usambazaji wa udhibiti 1 | |
| uainishaji wa aina ya bidhaa | 3RF22 |
| ● kwa thamani iliyokadiriwa ya Hz 50 | 48 ... 600 V |
| ● kwa thamani iliyokadiriwa ya 60 Hz | 48 ... 600 V |
| ● kwa thamani iliyokadiriwa ya AC-51 | 20 A |
| ● upachikaji wa kando kwa kando | Yes |
| Kanuni za Udhibiti wa Usafirishaji Nje | AL : N / ECCN : EAR99 |
| Toleo la kawaida (EF001126) | true |
| Kazi za zamani za muda wa kawaida | 40 Day/Days |
| Ada ya Ziada kwa Malighafi | None |
| kiwango cha chini cha sasa cha uendeshaji | 500 mA |
| Kipimo cha ukubwa wa kifurushi | MM |
| urefu wa kebo uliovuliwa | |
| ● kwa saketi kuu ya mkondo | spring-loaded terminals |
| Kizuizi cha Dawa za Kulevya (Tarehe) | 07/01/2006 |
| nambari ya makala ya mtengenezaji | |
| aina ya muunganisho wa umeme | |
| thamani iliyokadiriwa ya voltage ya insulation | 600 V |
| thamani iliyokadiriwa ya masafa ya uendeshaji | 50 ... 60 Hz |
| mkondo wa nyuma wa thyristor | 10 mA |
| mkondo wa kudhibiti kwa thamani iliyokadiriwa ya DC | 30 mA |
| Aina Vyeti vya Mtihani/Ripoti ya Mtihani | Confirmation |
| ● kulingana na thamani iliyokadiriwa ya UL 508 | 20 A |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano kuu | 2x (18 ... 14) |
| thamani iliyokadiriwa ya upinzani wa mkondo wa mawimbi | 600 A |
| Nambari ya Makala (Nambari Inayoelekea Soko) | 3RF2255-2AC45 |
| Nguvu ya uendeshaji iliyokadiriwa NEMA (EF011960) | - |
| Aina ya volteji ya kuamilisha (EF008242) | DC |
| ● kwa saketi saidizi na ya kudhibiti | spring-loaded terminals |
| Wajibu wa Kuchukua Hatua za Kurudishwa kwa WEEE (2012/19/EU) | Yes |
| ● kwa mawasiliano saidizi na ya kudhibiti | |
| idadi ya anwani za NC kwa anwani kuu | 0 |
| idadi ya anwani HAKUNA kwa anwani kuu | 3 |
| msimbo wa marejeleo kulingana na IEC 81346-2 | Q |
| idadi ya nguzo za saketi kuu ya mkondo | 3 |
| torque ya kuimarisha ya skrubu ya kurekebisha kiwango cha juu | 1.5 N·m |
| ● kutokana na mlipuko kulingana na IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| muundo wa uzi wa skrubu ya muunganisho | |
| idadi ya anwani za CO kwa anwani saidizi | 0 |
| idadi ya anwani za NC kwa anwani za usaidizi | 0 |
| idadi ya anwani HAKUNA kwa anwani saidizi | 0 |
| upinzani wa mshtuko kulingana na IEC 60068-2-27 | 15g / 11 ms |
| aina ya sehemu tambazo za kondakta zinazoweza kuunganishwa | |
| — imekwama vizuri na usindikaji wa sehemu ya msingi | 2x (0.5 ... 1.5 mm²) |
| ● imekwama vizuri ikiwa na usindikaji wa sehemu ya msingi | 0.5 ... 1.5 mm² |
| aina ya voltage ya voltage ya usambazaji wa udhibiti | DC |
| ● _2 ya vifaa vinavyoweza kuagizwa | 3RF2900-0EA18 |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-3, 400 V (EF001364) | - |
| Nguvu ya uendeshaji iliyokadiriwa katika AC-4, 400 V (EF008496) | - |
| upinzani wa mtetemo kulingana na IEC 60068-2-6 | 2g |
| — imekwama vizuri bila usindikaji wa sehemu ya msingi | 2x (0.5 ... 2.5 mm²) |
| ● imekwama vizuri bila usindikaji wa sehemu ya msingi | 0.5 ... 2.5 mm² |
| ● kwa mawasiliano kuu na vituo vya aina ya skrubu | 2 ... 2.5 N·m |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us katika DC (EF003980) | ['4', '30'] |
| ● katika thamani ya awali ya DC kwa ajili ya kugundua ishara <1> | 4 V |
| mkondo wa kudhibiti kwa kiwango cha chini cha voltage ya usambazaji wa udhibiti | |
| kutokwa kwa umemetuamo kulingana na IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| torque ya kukaza [lbf·in] ya skrubu ya kurekebisha kiwango cha juu | 13 lbf·in |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-1, 400 V (EF001393) | 55 |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-3, 400 V (EF001392) | - |
| Mkondo wa uendeshaji uliokadiriwa Yaani katika AC-4, 400 V (EF008495) | - |
| Kikundi Maalum cha Bei cha Mkoa / Kikundi cha Bei cha Makao Makuu | 41C / 41C |
| upinzani wa volteji ya kuongezeka kwa thamani iliyokadiriwa ya mzunguko mkuu | 6 kV |
| ulinzi wa mguso mbele kulingana na IEC 60529 | finger-safe, for vertical contact from the front |
| ● kwenye nyaya za AWG kwa ajili ya mawasiliano saidizi na ya kudhibiti | 1x (AWG 20 ... 12) |
| ● kwa thamani kamili ya DC kwa utambuzi wa ishara<0> | 1 V |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 50HZ (EF003978) | ['-', '-'] |
| Volti ya usambazaji wa udhibiti iliyokadiriwa Us kwa AC 60HZ (EF003979) | ['-', '-'] |
| sehemu nzima ya kondakta inayoweza kuunganishwa kwa mawasiliano kuu | |
| urefu wa ufungaji katika urefu juu ya usawa wa bahari | 1 000 m |
| kiwango cha uendeshaji ikilinganishwa na volteji ya uendeshaji katika AC | |
| IP ya darasa la ulinzi mbele kulingana na IEC 60529 | IP20 |
| Aina ya muunganisho wa umeme wa saketi kuu (EF006819) | Spring clamp connection |
| uzalishaji wa kuingiliwa kwa HF kulingana na CISPR11 | Class A for industrial environment |
| utoaji wa kuingiliwa kwa HF unaoelekea shambani kulingana na CISPR11 | Class A for industrial environment |
| uvumilivu wa ulinganifu wa masafa ya uendeshaji | 10 % |
| Idadi ya anwani kuu kama kawaida hufunguliwa (EF001374) | 3 |
| ● kutokana na kuongezeka kwa kondakta-ardhi kulingana na IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Idadi ya anwani zilizofungwa kawaida kama anwani kuu (EF001375) | 0 |
| ● kutokana na mionzi ya masafa ya juu kulingana na IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● kutokana na ongezeko la kondakta-kondakta kulingana na IEC 61000-4-5 | 1 kV behavior criterion 2 |
| Idadi ya anwani saidizi kama kawaida hufunguliwa (EF001376) | 0 |
| Nambari ya makala ya mtengenezaji ya fuse ya gG katika muundo wa NH inayoweza kutumika | |
| Idadi ya anwani saidizi kama anwani iliyofungwa kawaida (EF001377) | 0 |
| Kuzingatia vikwazo vya dutu kulingana na maagizo ya RoHS | Since: 01.07.2006 |
| voltage ya kuzuia kwenye thyristor kwa mawasiliano kuu kiwango cha juu kinachoruhusiwa | 1 200 V |
| Kifungu cha 33 cha REACH Wajibu wa kutoa taarifa kulingana na orodha ya sasa ya wagombea | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Nambari ya AWG kama sehemu ya msalaba ya kondakta inayoweza kuunganishwa kwa anwani kuu | 10 ... 14 |
| kiwango cha kuongezeka kwa volteji kwenye thyristor kwa mawasiliano kuu kiwango cha juu kinachoruhusiwa | 100 V/µs |
| ● kiungo cha fuse cha R kinachoweza kuhifadhiwa kwa ajili ya ulinzi wa nusu-semiconductor katika muundo wa NH kinachoweza kutumika | 3NE8018-1 |
| ● kiungo kamili cha fyuzi ya R kwa ajili ya ulinzi wa nusu-semiconductor katika muundo wa NH kinachoweza kutumika | 3NE1803-0; These fuses have a smaller rated current than the semiconductor relays |
| upotevu wa nguvu [W] kwa thamani iliyokadiriwa ya mkondo bila mgao wa mkondo wa mzigo wa kawaida | 0.5 W |
| ● kiungo cha fuse cha R kinachowekwa chelezo kwa ajili ya ulinzi wa nusu-sekondi katika muundo wa silinda 14 x 51 mm kinachoweza kutumika | 3NC1450; These fuses have a smaller rated current than the semiconductor relays |
| ● kiungo cha fuse cha R kinachowekwa chelezo kwa ajili ya ulinzi wa nusu-semiconductor katika muundo wa silinda 22 x 58 mm kinachoweza kutumika | 3NC2250; These fuses have a smaller rated current than the semiconductor relays |
| Idhini ya Jumla ya BidhaaEMCDTangazo la UzingatiajiUthibitishoVyeti vya MtihaninyingineAinaVyeti vya Mtihani/Ripoti ya MtihaniUthibitisho | General Product Approval |
Maelezo ya Bidhaa
SIRIUS, Three-phase solid state relay 3RF2 3RF2 55A 40 Degrees C 48-600V / 4-30V DC 3 Phases Controlled spring-connected terminals reverse voltage 1200V. Manufactured to order. Non-Cancelable Non-Retu
Vipengele Muhimu
- Ubora wa kiwango cha viwanda
- Inaendana na RoHS
- Imethibitishwa CE
- Dhamana ya mwaka 1
